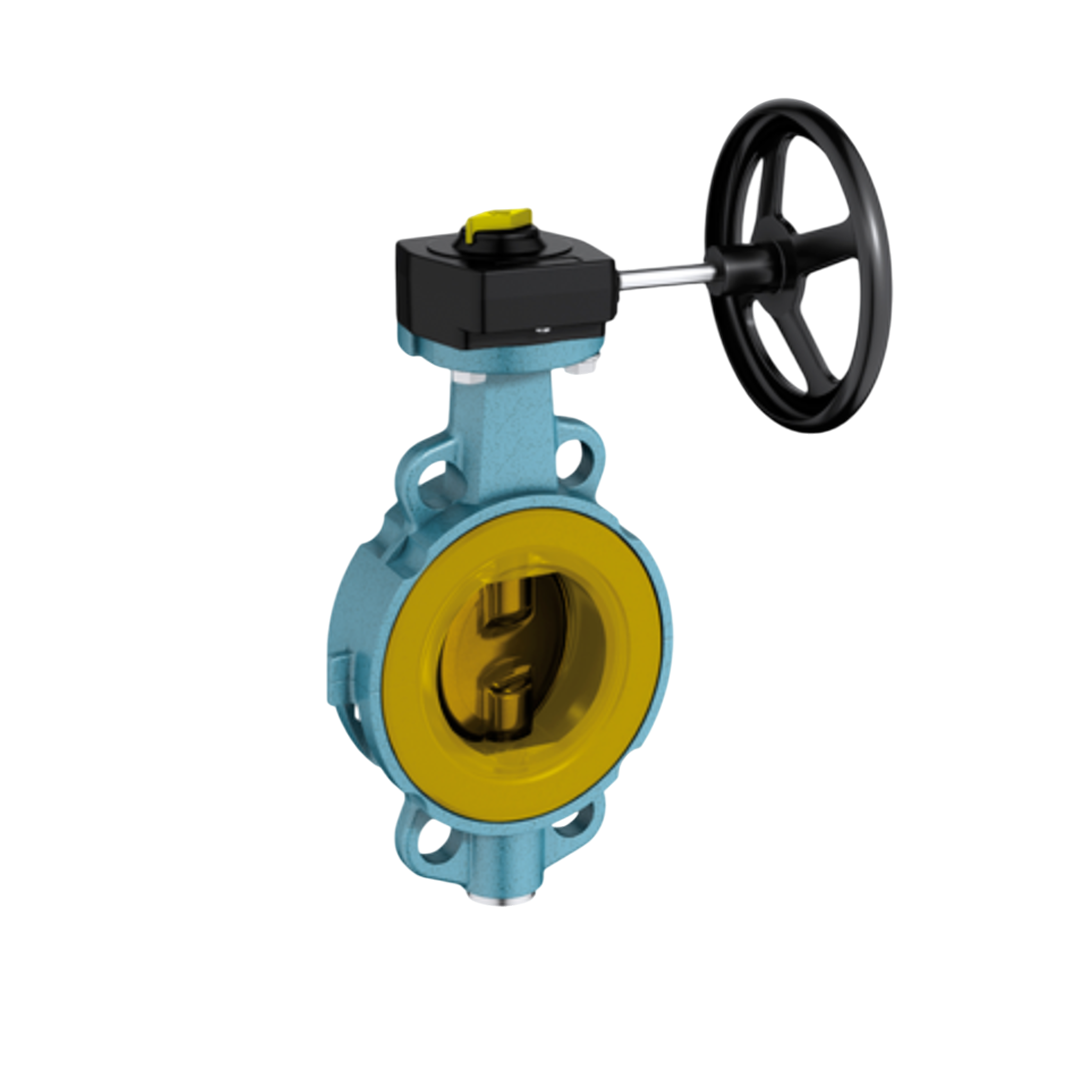

EBRO Butterfly Valve Wafer Type Z011-GMX G-AlSi10Mg Aluminiumalloy 125 DN 5 นิ้ว 6 บาร์
EBRO Butterfly Valve Wafer Type Z011-GMX G-AlSi10Mg Aluminiumalloy 125 DN 5 นิ้ว 6 บาร์
EBRO
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
3,898.04 ฿
ราคาปกติ
ราคาโปรโมชัน
3,898.04 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด EBRO Butterfly Valve Wafer Type Z011-GMX G-AlSi10Mg Aluminiumalloy 125 DN 5 นิ้ว 6 บาร์
EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก
คุณสมบัติ
คุณสมบัติ
คุณสมบัติสำหรับงานแก๊ส (และคุณสมบัติพิเศษ GMX)
- การซีลที่เชื่อถือได้สำหรับแก๊ส: ได้รับการออกแบบและทดสอบเพื่อให้มีการซีลที่แน่นหนา ป้องกันการรั่วไหลของแก๊ส ซึ่งเป็นสิ่งสำคัญอย่างยิ่งเพื่อความปลอดภัยและประสิทธิภาพ
- วัสดุที่เหมาะสมกับแก๊ส: ชิ้นส่วนต่างๆ ของวาล์ว เช่น ตัววาล์ว, แผ่นดิสก์, และวัสดุซีล (Liner/Seat) จะถูกเลือกสรรเพื่อให้ทนทานต่อชนิดของแก๊สที่ใช้งาน และป้องกันการกัดกร่อนหรือการเสื่อมสภาพ
- การออกแบบป้องกันไฟฟ้าสถิต (Anti-static Design): มีการออกแบบเพื่อป้องกันการสะสมของไฟฟ้าสถิต ซึ่งอาจเป็นสาเหตุของการจุดติดไฟในสภาพแวดล้อมที่มีแก๊สไวไฟ
- แรงบิดในการทำงานต่ำ: ช่วยให้การเปิด-ปิดวาล์วเป็นไปอย่างราบรื่น และสามารถใช้ตัวขับเคลื่อน (Actuator) ขนาดที่เหมาะสมได้
- โครงสร้างแบบเวเฟอร์ (Wafer Type): มีขนาดกะทัดรัด น้ำหนักเบา และติดตั้งง่ายระหว่างหน้าแปลนท่อ
- อายุการใช้งานยาวนานและความน่าเชื่อถือสูง: ผลิตตามมาตรฐานคุณภาพสูงของ EBRO Armaturen ทำให้มั่นใจได้ถึงความทนทานและการทำงานที่สม่ำเสมอ
- Bearing รองรับเพลา (ในบางรุ่น): ช่วยให้เพลาหมุนได้อย่างราบรื่น และลดการสึกหรอ
- ติดตั้งได้ทุกตำแหน่ง: สามารถติดตั้งได้ทั้งในแนวตั้ง แนวนอน หรือแนวเฉียง
- คุณสมบัติพิเศษ "GMX": ตัวอักษร "GMX" อาจบ่งบอกถึงคุณสมบัติเพิ่มเติม เช่น:
- การรับรองมาตรฐานสำหรับแก๊สโดยเฉพาะ: อาจได้รับการรับรองตามมาตรฐานอุตสาหกรรมที่เกี่ยวข้องกับงานแก๊ส เช่น DVGW (เยอรมนี) หรือมาตรฐานอื่นๆ ในระดับสากล
- การออกแบบที่ปลอดภัยยิ่งขึ้น: อาจมีคุณสมบัติเพิ่มเติมเพื่อความปลอดภัย เช่น ระบบป้องกันการระเบิด (Explosion-proof) หรือการออกแบบที่ลดความเสี่ยงในการเกิดประกายไฟ
- วัสดุพิเศษสำหรับแก๊สบางชนิด: อาจมีการเลือกใช้วัสดุที่เหมาะสมกับแก๊สที่มีฤทธิ์กัดกร่อนหรือมีคุณสมบัติพิเศษอื่นๆ
- การทดสอบการรั่วไหลที่เข้มงวดเป็นพิเศษ: เพื่อให้มั่นใจในความปลอดภัยในการใช้งานกับแก๊ส
การติดตั้งสำหรับงานแก๊ส
- ตรวจสอบวาล์วและท่อ: ตรวจสอบให้แน่ใจว่าวาล์ว Z 011-GMX มีขนาด, วัสดุ, และการรับรองที่เหมาะสมกับชนิดของแก๊ส, แรงดัน, และอุณหภูมิในระบบ ท่อต้องสะอาด ไม่มีสิ่งสกปรกหรือความเสียหาย
- จัดตำแหน่งหน้าแปลน: จัดตำแหน่งหน้าแปลนของท่อให้ตรงกัน และตรวจสอบให้แน่ใจว่าใช้ปะเก็น (Gasket) ที่เหมาะสมสำหรับงานแก๊ส (มักเป็นวัสดุที่ไม่ทำปฏิกิริยากับแก๊สและทนต่อการรั่วซึมสูง)
- สอดวาล์ว: สอดวาล์วปีกผีเสื้อเข้าไประหว่างหน้าแปลน โดยให้รูสำหรับสลักเกลียว (Bolt Hole) ตรงกัน
- ใส่และขันสลักเกลียว: ใส่สลักเกลียวและขันน็อตให้แน่นอย่างสม่ำเสมอแบบไขว้ เพื่อให้วาล์วและหน้าแปลนยึดติดกันอย่างมั่นคงและป้องกันการรั่วไหลของแก๊ส
- ตรวจสอบการรั่วไหล: หลังจากติดตั้งเสร็จแล้ว ต้องทำการทดสอบการรั่วไหลอย่างละเอียด ตามมาตรฐานและขั้นตอนที่เกี่ยวข้องกับระบบแก๊ส โดยใช้น้ำยาตรวจสอบการรั่วไหลของแก๊ส (Leak Detection Spray) หรือวิธีการอื่นๆ ที่เหมาะสม
- การต่อสายดิน (Grounding/Earthing): ต้องมีการต่อสายดินให้กับตัววาล์วและท่ออย่างเหมาะสม เพื่อป้องกันการสะสมของไฟฟ้าสถิต โดยเฉพาะเมื่อใช้กับแก๊สไวไฟ
การใช้งานทั่วไปสำหรับงานแก๊ส
- ระบบท่อส่งแก๊สธรรมชาติ: ใช้ในการควบคุมการไหลของแก๊สในสถานีต่างๆ ตามแนวท่อส่ง
- โรงงานอุตสาหกรรม: ควบคุมการไหลของแก๊สเชื้อเพลิง, แก๊สสำหรับกระบวนการผลิตต่างๆ
- ระบบ HVAC (Heating, Ventilation, and Air Conditioning): ควบคุมการไหลของแก๊สที่ใช้ในระบบทำความร้อน
- โรงไฟฟ้า: ควบคุมการไหลของแก๊สที่ใช้เป็นเชื้อเพลิงในการผลิตกระแสไฟฟ้า
- อุตสาหกรรมปิโตรเคมี: ควบคุมการไหลของแก๊สต่างๆ ในกระบวนการกลั่นและผลิตผลิตภัณฑ์ปิโตรเคมี
- สถานีจ่ายแก๊สและระบบจำหน่ายแก๊ส: ควบคุมการไหลของแก๊สในระบบจ่ายให้กับผู้ใช้งาน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลจำเพาะ
| Pt. | Description | Material | Material-No. | ASTM |
| 1 | Body | Aluminiumalloy G-AISI10Mg | 3.2381 | 361.1 |
| 2 | Seat | Polyurethane GMX | - | - |
| 3 | Bearing sleeve | Brass MS 58 | 2.0401 | B 45 |
| 4 | Seal DIN 7603 | Copper | - | - |
| 5 | Plug screw DIN 908 | Stainless Steel G-X6CrNiMo18-10 | - | CF8M |
| 6 | Set screw DIN 915 | Steel 45 H galvanized | 1.4408 | - |
| Stainless Steel A4-70 | - | B8M | ||
| 7 | Disc | Stainless Steel G-X6CrNiMo18-10 | 1.4401 | CF8M |
| Coating | GMX Polyurethane | - | - | |
| 8/9 | Shaft | Stainless Steel X14CrMoS17 | 1.4104 | 430 F |
| X5/(X2)CrNiMo17-12-2 | 1.4401/1.4404 | 316 | ||
| 10 | O-ring | Nitrile butadiene rubber (NBR) | - | - |
| 11 | Washer | Stainless Steel X5CrNiMo17-12-2 | 1.4401 | 316 |
| 12 | Screw | Stainless Steel A2-70 | - | B 8 |
| Stainless Steel A4-70 | - | B8M |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Nominal Diameter | DN 50 - DN 300 | ขนาดเส้นผ่านศูนย์กลางที่กำหนด: DN 50 ถึง DN 300 |
| Face-to-Face | EN 558 Series 20 ISO 5752 Series 20 API 609 Table 1 | ระยะหน้าประชิด: EN 558 Series 20, ISO 5752 Series 20, API 609 ตารางที่ 1 |
| Flange Accommodation | EN 1092 PN 10 ASME Class 150 | มาตรฐานแปลน: EN 1092 PN 10, ASME Class 150 |
| Flange Surface Design | EN 1092 Form A/B ASME RF, FF | รูปแบบพื้นผิวแปลน: EN 1092 แบบ A/B, ASME แบบ RF (Raised Face), FF (Flat Face) |
| Marking | EN 19 | มาตรฐานการทำเครื่องหมาย: EN 19 |
| Tightness Check | EN 12266 (Leckrate A) ISO 5208, Category 3 | การทดสอบความแน่นหนา: EN 12266 (ระดับการรั่วไหล A), ISO 5208 ประเภทที่ 3 |
| Temperature Range | -10°C to +90°C (depending on pressure, medium and material) | ช่วงอุณหภูมิ: -10°C ถึง +90°C (ขึ้นอยู่กับความดัน, ของเหลว และวัสดุ) |
| Operating Pressure | max. 6 bar | ความดันใช้งานสูงสุด: 6 บาร์ |
ขนาดตัวสินค้า
| DN [mm] | 125 |
| Size [in] | 5 |
| A | 163 |
| B | 127 |
| C | 290 |
| D | 190 |
| Di | 123.6 |
| E | 56 |
| F | 90 |
| Flange | F07 |
| G | 12 |
| H1 | 20 |
| H2 | 38 |
| J | 16 |
| Z | 111 |
| Weight [kg] | 3.5 |
