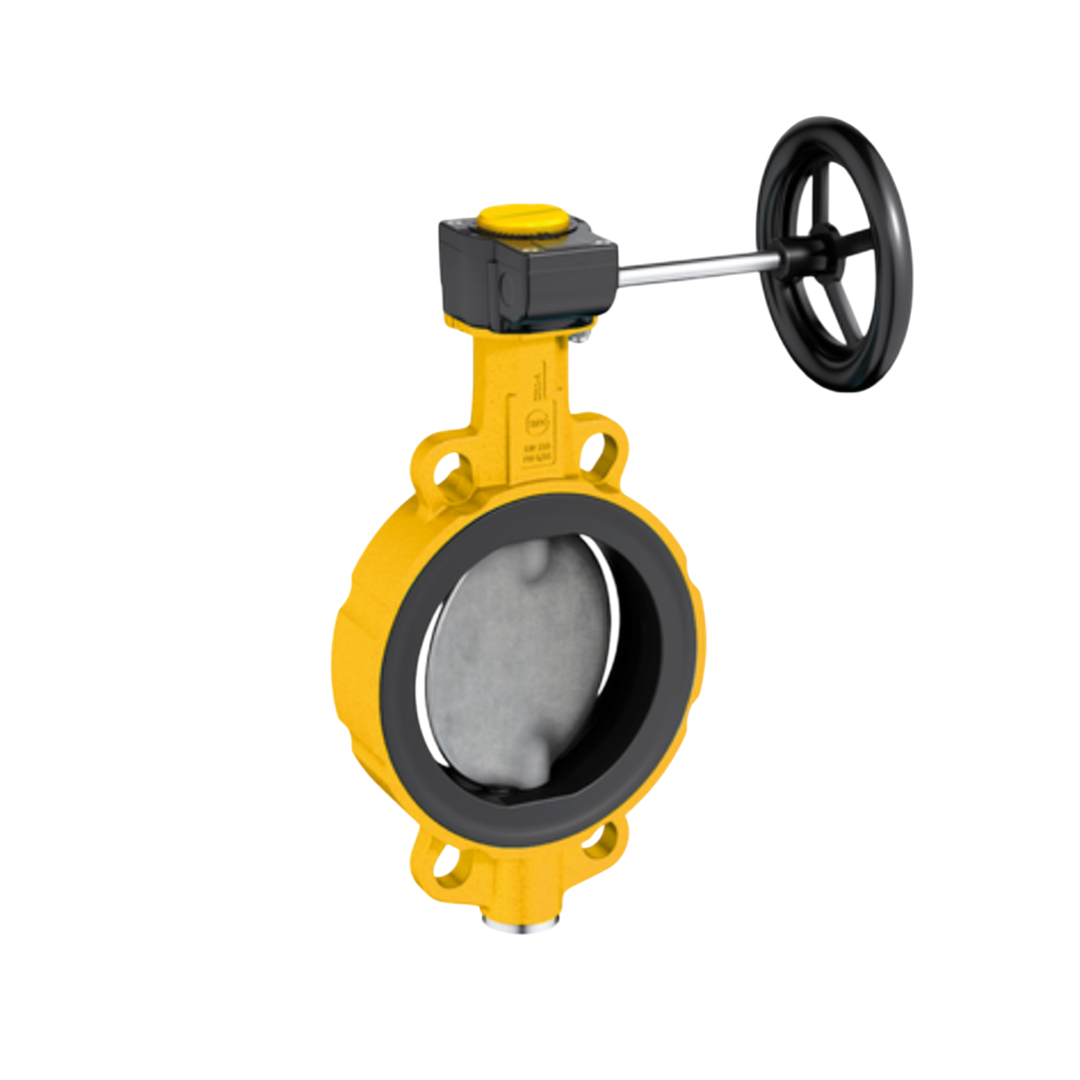

EBRO Butterfly Valve Wafer Type Z011-A Gas G-AlSi9Cu3 Aluminiumalloy 600 DN 24 นิ้ว 16 บาร์
EBRO Butterfly Valve Wafer Type Z011-A Gas G-AlSi9Cu3 Aluminiumalloy 600 DN 24 นิ้ว 16 บาร์
EBRO
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
35,280.00 ฿
ราคาปกติ
ราคาโปรโมชัน
35,280.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด EBRO Butterfly Valve Wafer Type Z011-A Gas G-AlSi9Cu3 Aluminiumalloy 600 DN 24 นิ้ว 16 บาร์
EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก
คุณสมบัติ
คุณสมบัติ
คุณสมบัติสำหรับงานแก๊ส
- การซีลที่เชื่อถือได้สำหรับแก๊ส: ได้รับการออกแบบและทดสอบเพื่อให้มีการซีลที่แน่นหนา ป้องกันการรั่วไหลของแก๊ส ซึ่งเป็นสิ่งสำคัญอย่างยิ่งเพื่อความปลอดภัยและประสิทธิภาพ
- วัสดุที่เหมาะสมกับแก๊ส: ชิ้นส่วนต่างๆ ของวาล์ว เช่น ตัววาล์ว, แผ่นดิสก์, และวัสดุซีล (Liner/Seat) จะถูกเลือกสรรเพื่อให้ทนทานต่อชนิดของแก๊สที่ใช้งาน และป้องกันการกัดกร่อนหรือการเสื่อมสภาพ
- การออกแบบป้องกันไฟฟ้าสถิต (Anti-static Design): ในบางรุ่นที่ใช้กับแก๊สไวไฟ อาจมีการออกแบบเพื่อป้องกันการสะสมของไฟฟ้าสถิต ซึ่งอาจเป็นสาเหตุของการจุดติดไฟ
- แรงบิดในการทำงานต่ำ: ช่วยให้การเปิด-ปิดวาล์วเป็นไปอย่างราบรื่น และสามารถใช้ตัวขับเคลื่อน (Actuator) ขนาดที่เหมาะสมได้
- โครงสร้างแบบเวเฟอร์ (Wafer Type): มีขนาดกะทัดรัด น้ำหนักเบา และติดตั้งง่ายระหว่างหน้าแปลนท่อ
- อายุการใช้งานยาวนานและความน่าเชื่อถือสูง: ผลิตตามมาตรฐานคุณภาพสูงของ EBRO Armaturen ทำให้มั่นใจได้ถึงความทนทานและการทำงานที่สม่ำเสมอ
- มาตรฐานการรับรองสำหรับแก๊ส: วาล์วรุ่นที่ออกแบบสำหรับแก๊สโดยเฉพาะ มักจะมีการรับรองตามมาตรฐานอุตสาหกรรมที่เกี่ยวข้องกับงานแก๊ส (โปรดตรวจสอบเอกสารเฉพาะของรุ่นนั้นๆ)
การติดตั้งสำหรับงานแก๊ส
- ตรวจสอบวาล์วและท่อ: ตรวจสอบให้แน่ใจว่าวาล์ว Z 011-A มีขนาด, วัสดุ, และการรับรองที่เหมาะสมกับชนิดของแก๊ส, แรงดัน, และอุณหภูมิในระบบ ท่อต้องสะอาด ไม่มีสิ่งสกปรกหรือความเสียหาย
- จัดตำแหน่งหน้าแปลน: จัดตำแหน่งหน้าแปลนของท่อให้ตรงกัน และตรวจสอบให้แน่ใจว่าใช้ปะเก็น (Gasket) ที่เหมาะสมสำหรับงานแก๊ส (มักเป็นวัสดุที่ไม่ทำปฏิกิริยากับแก๊สและทนต่อการรั่วซึมสูง)
- สอดวาล์ว: สอดวาล์วปีกผีเสื้อเข้าไประหว่างหน้าแปลน โดยให้รูสำหรับสลักเกลียว (Bolt Hole) ตรงกัน
- ใส่และขันสลักเกลียว: ใส่สลักเกลียวและขันน็อตให้แน่นอย่างสม่ำเสมอแบบไขว้ เพื่อให้วาล์วและหน้าแปลนยึดติดกันอย่างมั่นคงและป้องกันการรั่วไหลของแก๊ส
- ตรวจสอบการรั่วไหล: หลังจากติดตั้งเสร็จแล้ว ต้องทำการทดสอบการรั่วไหลอย่างละเอียด ตามมาตรฐานและขั้นตอนที่เกี่ยวข้องกับระบบแก๊ส โดยใช้น้ำยาตรวจสอบการรั่วไหลของแก๊ส (Leak Detection Spray) หรือวิธีการอื่นๆ ที่เหมาะสม
- การต่อสายดิน (Grounding/Earthing): ในบางกรณี โดยเฉพาะเมื่อใช้กับแก๊สไวไฟ อาจจำเป็นต้องมีการต่อสายดินให้กับตัววาล์วและท่อ เพื่อป้องกันการสะสมของไฟฟ้าสถิต
การใช้งานทั่วไปสำหรับงานแก๊ส
- ระบบท่อส่งแก๊สธรรมชาติ: ใช้ในการควบคุมการไหลของแก๊สในสถานีต่างๆ ตามแนวท่อส่ง
- โรงงานอุตสาหกรรม: ควบคุมการไหลของแก๊สที่ใช้ในกระบวนการผลิตต่างๆ เช่น แก๊สเชื้อเพลิง, แก๊สสำหรับปฏิกิริยาเคมี
- ระบบ HVAC (Heating, Ventilation, and Air Conditioning): ควบคุมการไหลของแก๊สที่ใช้ในระบบทำความร้อน
- โรงไฟฟ้า: ควบคุมการไหลของแก๊สที่ใช้เป็นเชื้อเพลิงในการผลิตกระแสไฟฟ้า
- อุตสาหกรรมปิโตรเคมี: ควบคุมการไหลของแก๊สต่างๆ ในกระบวนการกลั่นและผลิตผลิตภัณฑ์ปิโตรเคมี
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลจำเพาะ
| ส่วนประกอบ | วัสดุ | คุณสมบัติ/ข้อแนะนำ |
| ตัววาล์ว (Body) | - เหล็กหล่อ (GG25) - เหล็กดัด (GGG40/50) - เหล็กกล้าคาร์บอน (A216 WCB) - สแตนเลส (A351 CF8, CF8M) | - GG25: ราคาถูก ใช้ในงานทั่วไป - GGG40/50: แข็งแรง ทนแรงกระแทก - WCB: เหมาะกับแรงดัน/อุณหภูมิสูง - CF8M: ทนการกัดกร่อนดีเยี่ยม |
| แผ่นดิสก์ (Disc) | - สแตนเลส (CF8, CF8M) - Duplex Stainless Steel | - CF8M: ทนสารเคมีและกัดกร่อน - Duplex: แข็งแรงพิเศษ ทนแรงดันและการกัดกร่อนสูง |
| เพลา (Stem) | - สแตนเลส (AISI 304, 316) | - ทนต่อแรงบิดและการกัดกร่อนดี เหมาะกับสภาพแวดล้อมหลายประเภท |
| ปลอกหุ้ม (Seat / Liner) | - NBR - EPDM - Viton® / FKM - PTFE (Teflon®) | - NBR: ทนน้ำมัน/แก๊สบางชนิด - EPDM: ทนสารเคมี, อุณหภูมิสูงกว่า NBR - Viton: ทนสารเคมี/อุณหภูมิสูงมาก - PTFE: สุดยอดความทนเคมีและความร้อน |
| บูช (Bushings / Bearings) | - PTFE - วัสดุผสม (Composite Materials) | - ลดแรงเสียดทานและการสึกหรอ - ทนการหมุนซ้ำและการใช้งานระยะยาว |
| ซีลเพลา (Stem Sealing) | - O-ring / Packing จาก NBR, EPDM, Viton®, PTFE | - ป้องกันการรั่วรอบเพลา เลือกวัสดุให้เหมาะกับแก๊สและอุณหภูมิ |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ขนาด (Nominal Diameter) | DN 20 – DN 1200 (DN 20 รองรับเฉพาะ PN 10/16) |
| มาตรฐานความยาว (Face-to-Face) | - EN 558 Series 20 - ISO 5752 Series 20 - API 609 Table 1 |
| มาตรฐานการต่อหน้าแปลน (Flange accommodation) | - EN 1092 PN 6/10/16 - ASME Class 150 - AS 4087 PN 16 |
| พื้นผิวหน้าแปลน (Flange Surface Design) | - EN 1092 Form A/B - ASME RF (Raised Face), FF (Flat Face) |
| หน้าแปลนด้านบน (Top Flange) | EN ISO 5211 |
| มาตรฐานการทำเครื่องหมาย (Marking) | EN 19 |
| การทดสอบการรั่วซึม (Tightness Check) | - EN 12266 (Leakage rate A) - ISO 5208, Category 3 |
| ช่วงอุณหภูมิ (Temperature Range) | -40°C ถึง +200°C (ขึ้นอยู่กับแรงดัน, ของไหล, และวัสดุ) |
| แรงดันใช้งานสูงสุด (Operating Pressure) | สูงสุด 16 บาร์ |
ขนาดตัวสินค้า
| DN [mm] | 600 |
| Size [in] | 24 |
| A | 498 |
| B | 469 |
| C | 967 |
| D | 675 |
| Di | 590 |
| E | 154 |
| F | 300 |
| Flange | F16/F25 |
| H1 | - |
| H2 | - |
| Z Piece shaft | 171.0 |
| TS-shaft | 198.0 |
เอกสารข้อมูล
เอกสารข้อมูล
ทำไมต้องเลือก Butterfly Valve
อ่านบทความ
Q&A คำถามที่พบบ่อย EBRO Butterfly Valve
อ่านบทความ
