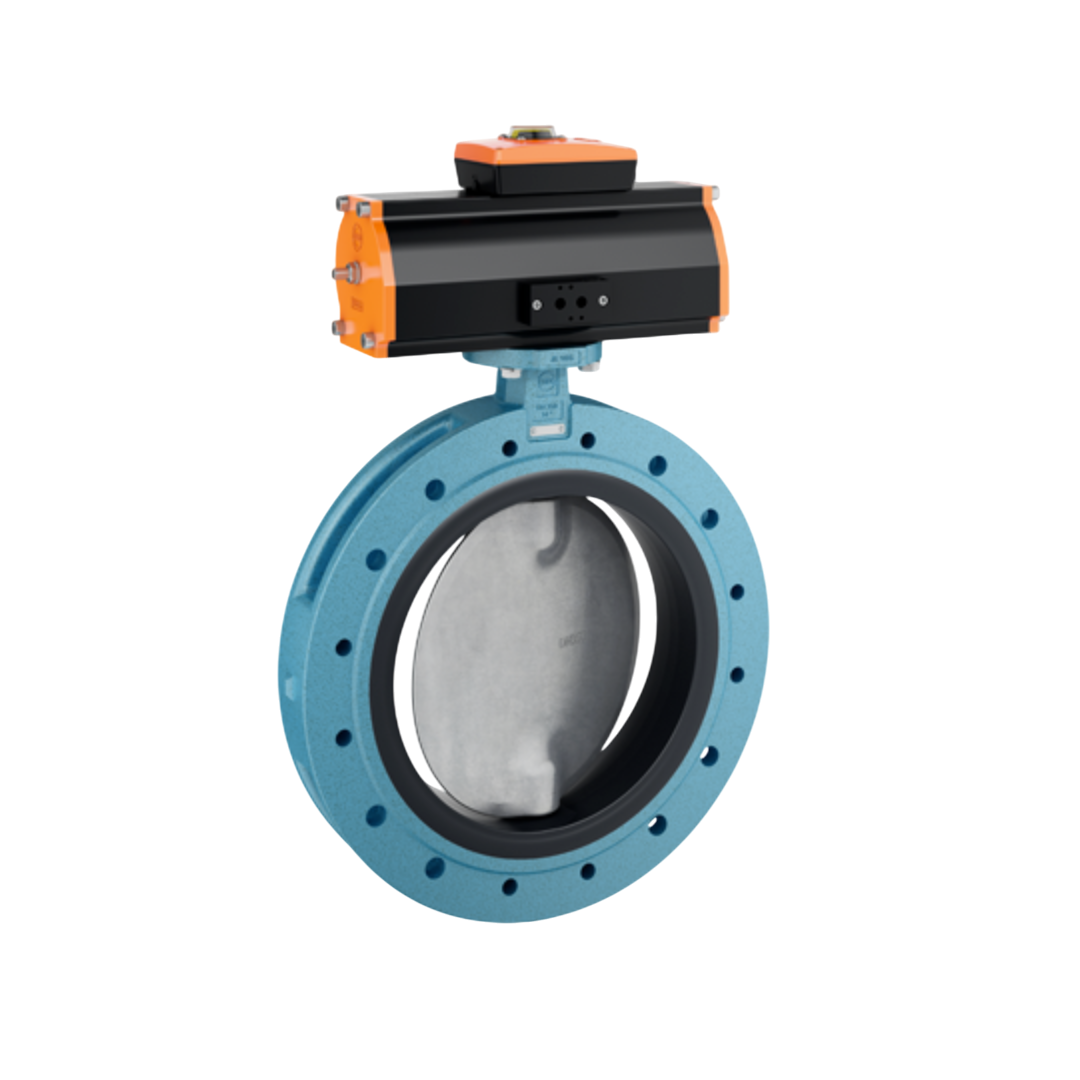

EBRO Butterfly Valve Double flanged Z612-A EN-GJS-400-18 LT Cast Iron 450 DN 18 นิ้ว 10 บาร์

Name: EBRO Butterfly Valve Double flanged Z612-A EN-GJS-400-18 LT Cast Iron 450 DN 18 นิ้ว 10 บาร์
Brand: EBRO
SKU: Z612-A EN-GJS-400-18 LT Cast Iron 450 DN 18 นิ้ว 10 บาร์
Price: 72907.50 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

EBRO

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

72,907.50 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด EBRO Butterfly Valve Double flanged Z612-A EN-GJS-400-18 LT Cast Iron 450 DN 18 นิ้ว 10 บาร์

EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก

เปรียบเทียบราคา Butterfly Valve ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติหลัก

ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter): DN 350 – DN 600
มาตรฐานระยะห่างหน้าแปลน (Face-to-Face):
EN 558 Series 20
ISO 5752 Series 20
API 609 Table 1
มาตรฐานการเชื่อมต่อหน้าแปลน (Flange Connection):
EN 1092 PN 10/16
ASME Class 150
ลักษณะพื้นผิวหน้าแปลน (Flange Surface Design):
EN 1092 Form A/B
ASME RF, FF
หน้าแปลนด้านบน (Top Flange): EN ISO 5211
การทดสอบการรั่วซึม (Tightness Check):
EN 12266 (Leakage rate A)
ISO 5208, Category 3
ช่วงอุณหภูมิที่รองรับ (Temperature Range): -40°C ถึง +200°C (ขึ้นอยู่กับแรงดัน ของไหล และวัสดุที่ใช้)
แรงดันใช้งานสูงสุด (Operating Pressure): สูงสุด 10 บาร์

การติดตั้ง

ตำแหน่งการติดตั้ง: สามารถติดตั้งได้ในทุกตำแหน่ง (แนวตั้งหรือแนวนอน)
การติดตั้งแบบ Double Flanged: ติดตั้งระหว่างหน้าแปลนของท่อโดยใช้สลักเกลียวทั้งสองด้าน
การบำรุงรักษา: ไม่ต้องการการบำรุงรักษา (Maintenance-free)
การถอดประกอบ: สามารถถอดประกอบได้ และวัสดุสามารถรีไซเคิลได้ตามประเภทของวัสดุ

การใช้งานทั่วไป

วาล์ว EBRO Z 612-A เหมาะสำหรับการใช้งานในอุตสาหกรรมต่างๆ เช่น:
อุตสาหกรรมอาหารและเครื่องดื่ม
โรงงานบำบัดน้ำเสีย
อุตสาหกรรมยา
อุตสาหกรรมเคมีและปิโตรเคมี
อุตสาหกรรมวัสดุก่อสร้าง
อุตสาหกรรมการขนส่งทางเรือ
โรงไฟฟ้า
วิศวกรรมโยธา

ข้อมูลเฉพาะ

ข้อมูลจำเพาะ

ลำดับ	รายละเอียด	วัสดุ	หมายเลขวัสดุ	มาตรฐาน ASTM
1	ตัวถัง	เหล็กหล่อกลม (Nodular cast iron)	EN-GJS-400-18 LT	EN-JS1025
		เหล็กหล่อกลม (Nodular cast iron)	EN-GJS-400-15	EN-JS1030
ซีล	ซีล	NBR (ยางไนไตรล์บิวทาไดอีน)	-	-
		EPDM (ยางเอทิลีนโพรพิลีนไดอีนโมโนเมอร์)	-	-
แบริ่งบุช	แบริ่งบุช	ทองเหลือง (CuZn39Pb3)	CW614N	-
ซีล	ซีล	ทองแดง (Cu)	-	-
		NBR (ยางไนไตรล์บิวทาไดอีน)	-	-
5	ปลั๊กสกรู DIN 908	สแตนเลสสตีล (G-X5CrNiMo19-11-2)	1.4408	CF8M
		เหล็กคาร์บอน (S235JR)	-	-
6	สกรู	สแตนเลสสตีล (A4)	-	-
7/8	เพลา/ดิสก์ชิ้นเดียว	สแตนเลสสตีล (X2CrNiMoN22-5-3)	1.4462	-
9	พิน	PTFE (โพลีเตตราฟลูออโรเอทิลีน)	PTFE	-
10	สกรู	สแตนเลสสตีล (A4)	-	-
11	ไวเปอร์ริง/แบริ่งบุชด้านบน	PTFE (โพลีเตตราฟลูออโรเอทิลีน)	PTFE	-
		ทองเหลือง (CuZn39Pb3)	CW614N	-
12	โอ-ริง	NBR (ยางไนไตรล์บิวทาไดอีน)	-	-

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

Nominal Diameter	DN 350 - DN 600	ขนาดเส้นผ่านศูนย์กลางที่กำหนด: DN 350 ถึง DN 600
Face-to-face	EN 558 Series 20 ISO 5752 Series 20 API 609 Table 1	ระยะห่างหน้าแปลน: EN 558 ชุดที่ 20 ISO 5752 ชุดที่ 20 API 609 ตารางที่ 1
Flange Connection	EN 1092 PN 10/16 ASME Class 150	การต่อแปลน: EN 1092 PN 10/16 ASME Class 150
Flange Surface Design	EN 1092 Form A/B ASME RF, FF	รูปแบบพื้นผิวแปลน: EN 1092 แบบ A/B ASME แบบ RF, FF
Top Flange	EN ISO 5211	หน้าแปลนด้านบน: ตามมาตรฐาน EN ISO 5211
Marking	EN 19	การทำเครื่องหมาย: EN 19
Tightness Check	EN 12266 (Leakage rate A) ISO 5208, Category 3	การทดสอบความแน่น: EN 12266 (ระดับการรั่ว A) ISO 5208 หมวดหมู่ 3
Temperature Range	-40°C to +200°C (depending on pressure, medium and material)	ช่วงอุณหภูมิ: -40°C ถึง +200°C (ขึ้นอยู่กับความดัน, ตัวกลาง และวัสดุ)
Operating Pressure	max. 10 bar	ความดันใช้งานสูงสุด: 10 บาร์
