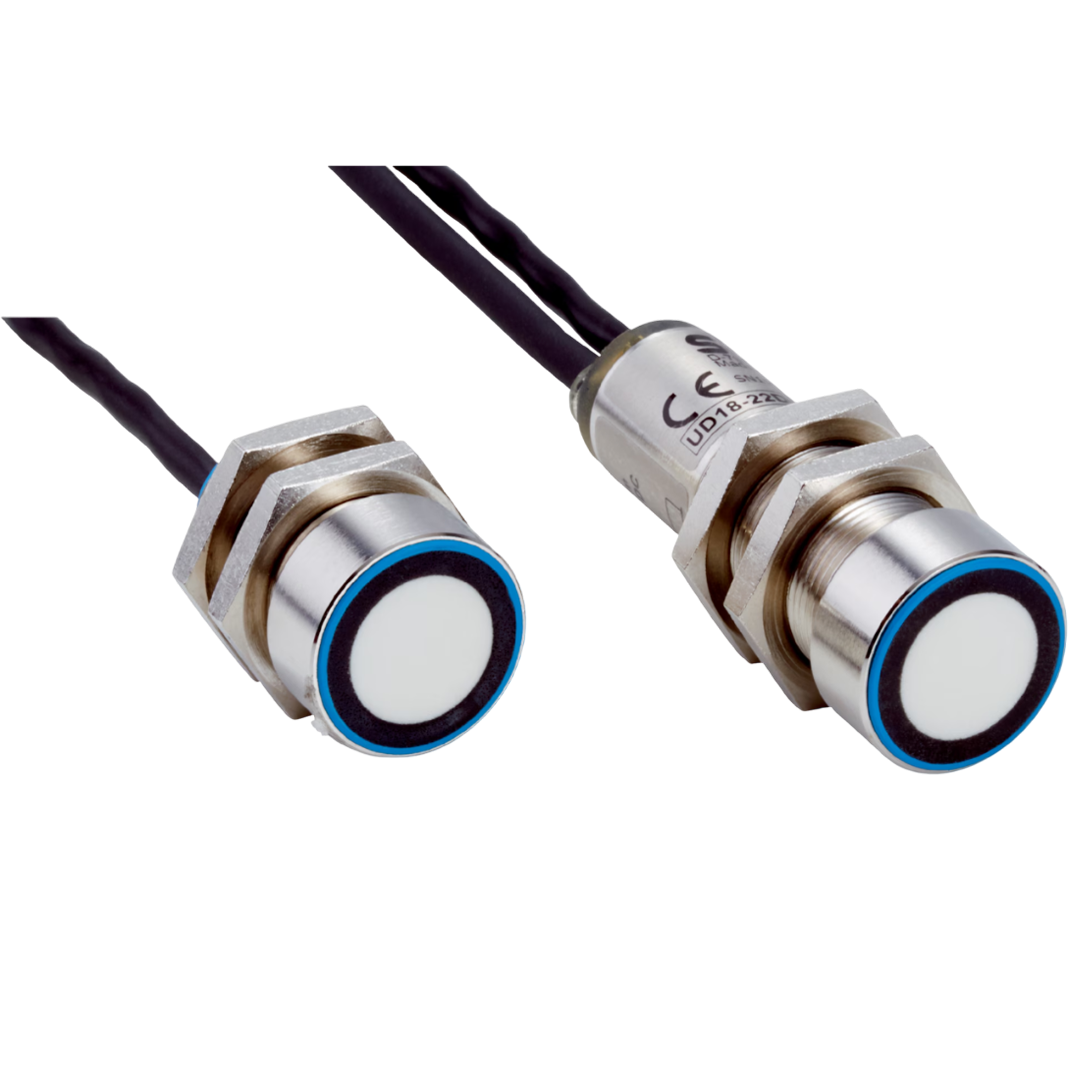

Distance Sensors SICK รุ่น Ultrasonic Distance Sensors UD18-22DC241 เซ็นเซอร์วัดระยะทาง
Distance Sensors SICK รุ่น Ultrasonic Distance Sensors UD18-22DC241 เซ็นเซอร์วัดระยะทาง
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Distance Sensors SICK รุ่น Ultrasonic Distance Sensors UD18-22DC241 เซ็นเซอร์วัดระยะทาง
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Ultrasonic Distance Sensors จาก SICK ใช้เทคโนโลยีคลื่นเสียงความถี่สูง (ultrasonic waves) เพื่อวัดระยะห่างจากเซนเซอร์ไปยังวัตถุที่ต้องการตรวจจับ โดยคลื่นเสียงจะถูกส่งออกไปแล้วสะท้อนกลับจากวัตถุที่อยู่ในเส้นทาง คลื่นสะท้อนจะถูกจับและวัดเวลาในการเดินทาง ซึ่งช่วยคำนวณระยะห่างจากเซนเซอร์ไปยังวัตถุ
UD18
การตรวจจับชั้นคู่และการเชื่อมต่อสำหรับกระดาษ, กระดาษแข็ง, โลหะ, และพลาสติก เซนเซอร์ UD18-2 เชี่ยวชาญในการตรวจสอบชั้นคู่และการเชื่อมต่อโดยใช้เทคโนโลยีอัลตราโซนิก โดยทำงานได้อย่างแม่นยำ สามารถระบุได้ว่าในระหว่างตัวส่งและตัวรับมีชั้นวัสดุหนึ่ง, สอง หรือไม่มีเลย สิ่งที่ทำให้ UD18-2 โดดเด่นคือการตรวจจับชั้นคู่ในกระดาษ, กระดาษแข็ง, โลหะเงา และพลาสติกโปร่งใส นอกจากนี้ยังสามารถตั้งค่า sensitivity ได้ถึงสี่ระดับและสลับระหว่างระดับเหล่านี้ในระหว่างการทำงาน ทำให้เซนเซอร์สามารถรับมือกับการใช้งานที่ซับซ้อนที่สุดและรับประกันการทำงานของระบบที่มีความเสถียรและคุณภาพการผลิตที่ยอดเยี่ยมอย่างต่อเนื่อง
คุณสมบัติ
- การจำแนกประเภทวัสดุ: ไม่มีชั้น, ชั้นเดียว, หรือชั้นคู่
- Plug-and-play; เลือกระดับความไวที่สามารถตั้งค่า, สอน, และเปลี่ยนระหว่างการทำงานได้
- รองรับได้ถึงสี่ระดับความไวที่แยกต่างหาก
- ระยะการติดตั้งที่ปรับได้
- LED มองเห็นได้จากทุกทิศทาง
- ทนต่อสิ่งสกปรก ฝุ่น และความชื้น
ประโยชน์
- เพิ่มประสิทธิภาพและคุณภาพสูงสุด ด้วยการตรวจสอบการขนส่งวัสดุที่เชื่อถือได้
- การเริ่มต้นใช้งานรวดเร็วด้วยระบบ plug-and-play และสามารถเลือกจากหลายระดับความไว
- สามารถสลับระหว่างระดับความไวระหว่างการทำงานได้อย่างง่ายดาย ช่วยป้องกันเวลาหยุดทำงานระหว่างการเปลี่ยนวัสดุ
- การสอนการตั้งค่าแต่ละวัสดุ ทำให้สามารถจัดการกับการใช้งานที่มีความซับซ้อนได้
- ความยืดหยุ่นสูงสุดในการติดตั้ง ด้วยระยะการติดตั้งที่ปรับได้
- LED มองเห็นได้จากทุกทิศทาง ทำให้การตรวจสอบการตรวจจับชั้นคู่เป็นเรื่องง่าย
- การตรวจจับที่เชื่อถือได้ในสภาพแวดล้อมที่สกปรก ฝุ่น และความชื้น ด้วยความทนทานของเทคโนโลยีอัลตราโซนิก
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Installation distance | 30 mm ... 70 mm, 50 mm ± 3 mm (default setting) |
| Target | Natural objects |
| Resolution | 1 material layer |
| Response time | 5.5 ms 1) |
| Switching frequency | 100 Hz |
| Output time | 5 ms, trigger mode: < 0.5 ms 1) |
| Ultrasonic frequency (typical) | 200 kHz |
| Additional function | 3 selectable sensitivity levels, teach-in of up to 4 individual sensitivity level, sensitivity level changeover during operation, set parameters via Connect+ Software 2) |
| Blind zone | 7 mm ... 7 mm (from sender and receiver) |
| Permissible angle deviation | ± 45° perpendicular to material layer |
| Detectable material | Paper with grammages: 100 g/m² ... 2,000 g/m² Metal-laminated sheets and films: ≤ 5 mm Self-adhesive films, metal sheets: ≤ 2 mm Corrugated cardboard: single wall F, N and G flute sizes Washi Wafer PCB |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Dimensions (W x H x D) | 18 mm x 18 mm x 64 mm |
| Design | Cylindrical |
| Sending axis | Straight |
| Housing material | Metal (Nickel-plated brass, PBT/PA, ultrasonic transducer: polyurethane foam, glass epoxy resin) |
| Weight | 160 g |
| Thread size | M18 x 1 |
| Connection type | Connection cable with open end: 7 x 0,25 mm², 2 m, PUR Sender: connection cable to receiver with M8 male connector, 3-pin, 1 m, PUR Receiver: connection cable to sender with M8 female connector, 3-pin, 1.2 m, PUR |
