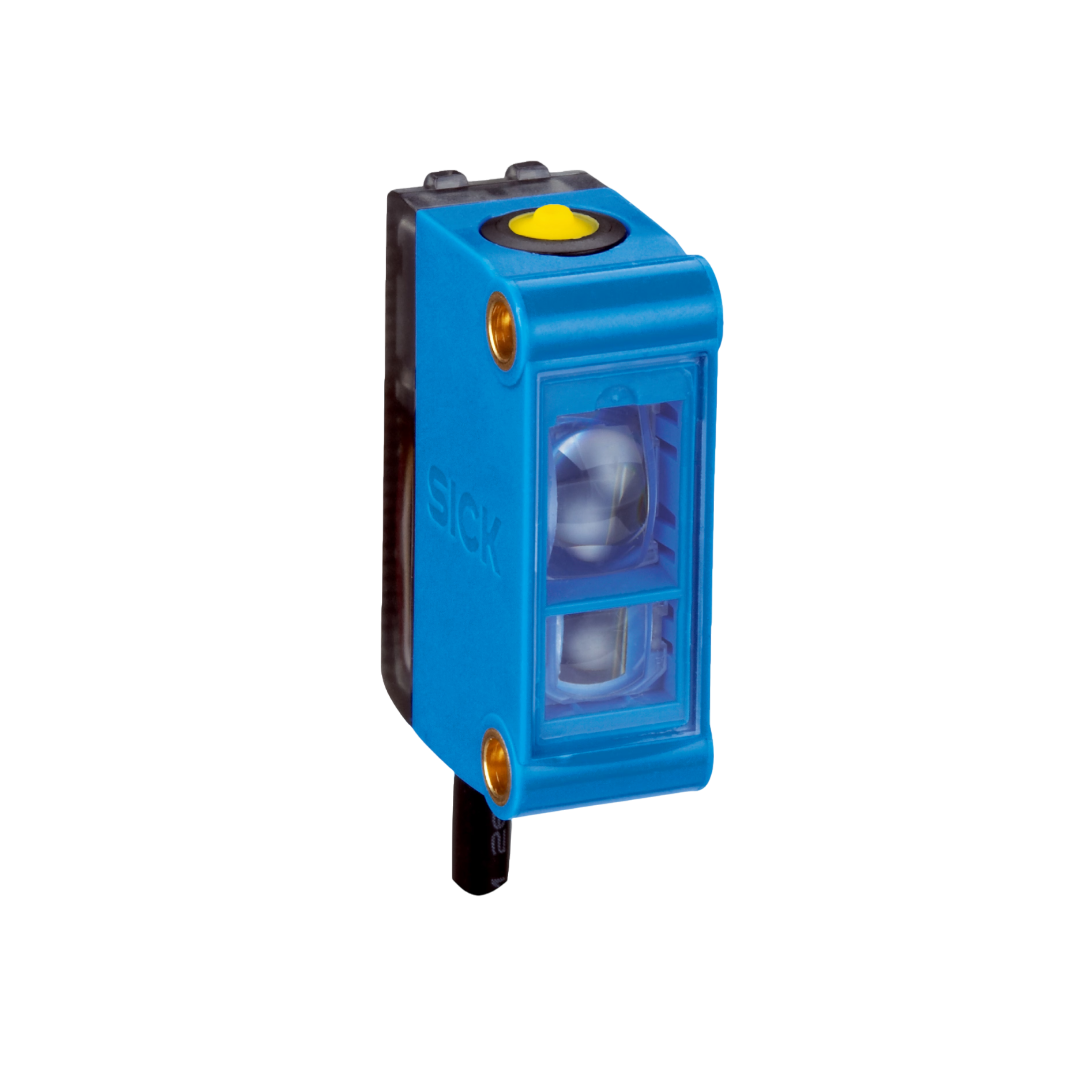

Detection Sensors SICK รุ่น Luminescence Sensors LUTM-UP817A1P เซ็นเซอร์ตรวจจับวัตถุ
Detection Sensors SICK รุ่น Luminescence Sensors LUTM-UP817A1P เซ็นเซอร์ตรวจจับวัตถุ
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Detection Sensors SICK รุ่น Luminescence Sensors LUTM-UP817A1P เซ็นเซอร์ตรวจจับวัตถุ
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Luminescence Sensors จาก SICK เป็นเซนเซอร์ที่ใช้เทคโนโลยีการตรวจจับการเรืองแสง (luminescence) เพื่อตรวจจับสารหรือวัตถุที่สามารถสะท้อนหรือปล่อยแสงที่มองไม่เห็น (โดยปกติแสงยูวี) ออกมาเมื่อได้รับการกระตุ้นด้วยแสง เช่น การตรวจจับหมึกพิมพ์ UV, สารเรืองแสงที่ใช้ในกระบวนการผลิต หรือแม้แต่การตรวจจับการมีอยู่ของกาวหรือสารเคลือบที่มีคุณสมบัติเรืองแสงเซนเซอร์เหล่านี้จะทำงานโดยการใช้แสง ultraviolet (UV) เพื่อล่อสารเรืองแสงบนวัสดุต่างๆ ให้ปล่อยแสงในช่วง visible spectrum (แสงที่ตามองเห็นได้) หลังจากนั้นจะทำการตรวจจับแสงที่ปล่อยออกมาแล้วเปรียบเทียบกับสัญญาณที่ตั้งไว้
LUTM
เซ็นเซอร์ลูมิเนสเซนส์ขนาดเล็กและอัจฉริยะ ประสิทธิภาพที่ได้รับการพัฒนาสำหรับวัสดุฟลูออเรสเซนต์: เซ็นเซอร์ลูมิเนสเซนส์ LUTM จาก SICK มาพร้อมกับตัวเครื่องขนาดเล็กและฟังก์ชัน IO-Link ที่ผสานเข้าด้วยกัน LUTM เหมาะสำหรับการใช้งานที่ต้องการตรวจจับเครื่องหมายฟลูออเรสเซนต์ในพื้นที่แคบได้อย่างน่าเชื่อถือ แม้ระดับของแสงลูมิเนสเซนส์จะต่ำ LUTM ยังสามารถตรวจจับเครื่องหมายที่เกี่ยวข้องได้โดยใช้ความไวของระบบที่ได้รับการพัฒนา เซ็นเซอร์ลูมิเนสเซนส์ขนาดเล็กนี้สามารถตั้งค่าได้ด้วยวิธีการสอนที่ง่ายดาย ฟังก์ชัน IO-Link ที่มีนวัตกรรมช่วยในการวินิจฉัยและแสดงผลพารามิเตอร์ของเซ็นเซอร์ได้อย่างชาญฉลาด พร้อมทั้งสามารถเปลี่ยนรูปแบบได้อย่างรวดเร็วและง่ายดาย ขอบคุณความถี่ในการสวิตช์ที่เพิ่มขึ้นสูงถึง 6 kHz LUTM ยังเหมาะสำหรับการใช้งานในเครื่องจักรที่มีการผลิตในปริมาณสูง
คุณสมบัติ
- เซ็นเซอร์ลูมิเนสเซนส์ในตัวเครื่องขนาดเล็ก
- วิธีการสอนแบบสแตติกและไดนามิกในรุ่นเดียว
- การตรวจจับที่น่าเชื่อถือแม้ระดับลูมิเนสเซนส์ต่ำ
- ความถี่ในการสวิตช์: 6 kHz
- ช่วงการทำงาน: 8 ... 20 มม.
- ฟังก์ชัน IO-Link
- ความเข้ากันได้กับเซ็นเซอร์ LUT รุ่นเก่าด้วยสายเคเบิลที่มีตัวเชื่อมต่อแบบตัวผู้ M12
ประโยชน์
- ตัวเครื่องขนาดเล็กช่วยให้สามารถติดตั้งในพื้นที่แคบ
- การติดตั้งและการใช้งานที่รวดเร็วและง่ายดายช่วยประหยัดเวลาและค่าใช้จ่าย
- ความถี่ในการสวิตช์ที่เพิ่มขึ้นเพื่อเพิ่มประสิทธิภาพการผลิตของเครื่องจักร
- การวินิจฉัยและการแสดงผลพารามิเตอร์เซ็นเซอร์ที่ชาญฉลาด พร้อมทั้งการเปลี่ยนรูปแบบที่รวดเร็วและง่ายดาย ขอบคุณฟังก์ชัน IO-Link
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Dimensions (W x H x D) | 12 mm x 31.5 mm x 21 mm |
| Sensing distance | ≤ 12.5 mm 1) |
| Housing design | Small |
| Working range | 8 mm ... 20 mm |
| Light source | LED, UV 2) |
| Wave length | 370 nm |
| Light emission | Long side |
| Light spot size | 2 mm x 2.5 mm 3) |
| Light spot direction | Vertical |
| Receiving range | 450 nm ... 750 nm |
| Adjustment | Cable, IO-Link |
| Teach-in mode | 2-point teach-in static/dynamic |
| Output function | Light/dark switching 4) |
ข้อมูลทางเทคนิค
| Supply voltage | 12 V DC ... 24 V DC 1) |
| Ripple | ≤ 5 Vpp 2) |
| Current consumption | ≤ 50 mA 3) |
| Switching frequency | 6 kHz 4) |
| Response time | 80 µs 5) |
| Jitter | 40 µs |
| Switching output | PNP |
| Switching output (voltage) | PNP: HIGH = UV ≤ 2 V / LOW approx. 0 V |
| Switching mode | Light/dark switching |
| Output current Imax. | < 100 mA 6) |
| Connection type | Male connector M8, 4-pin |
| Protection class | III |
| Circuit protection | UV connections, reverse polarity protected Output Q short-circuit protected Interference pulse suppression |
| Enclosure rating | IP67 |
| Weight | 70 g |
| Housing material | ABS |
แบบแปลนของสินค้า
แบบแปลนของสินค้า
Dimensional drawing
- Dimensions in mm (inch)
- ① Center of optical axis, sender
- ② Center of optical axis, receiver
- ③ Mounting holes M3
- ④ display and adjustment elements
