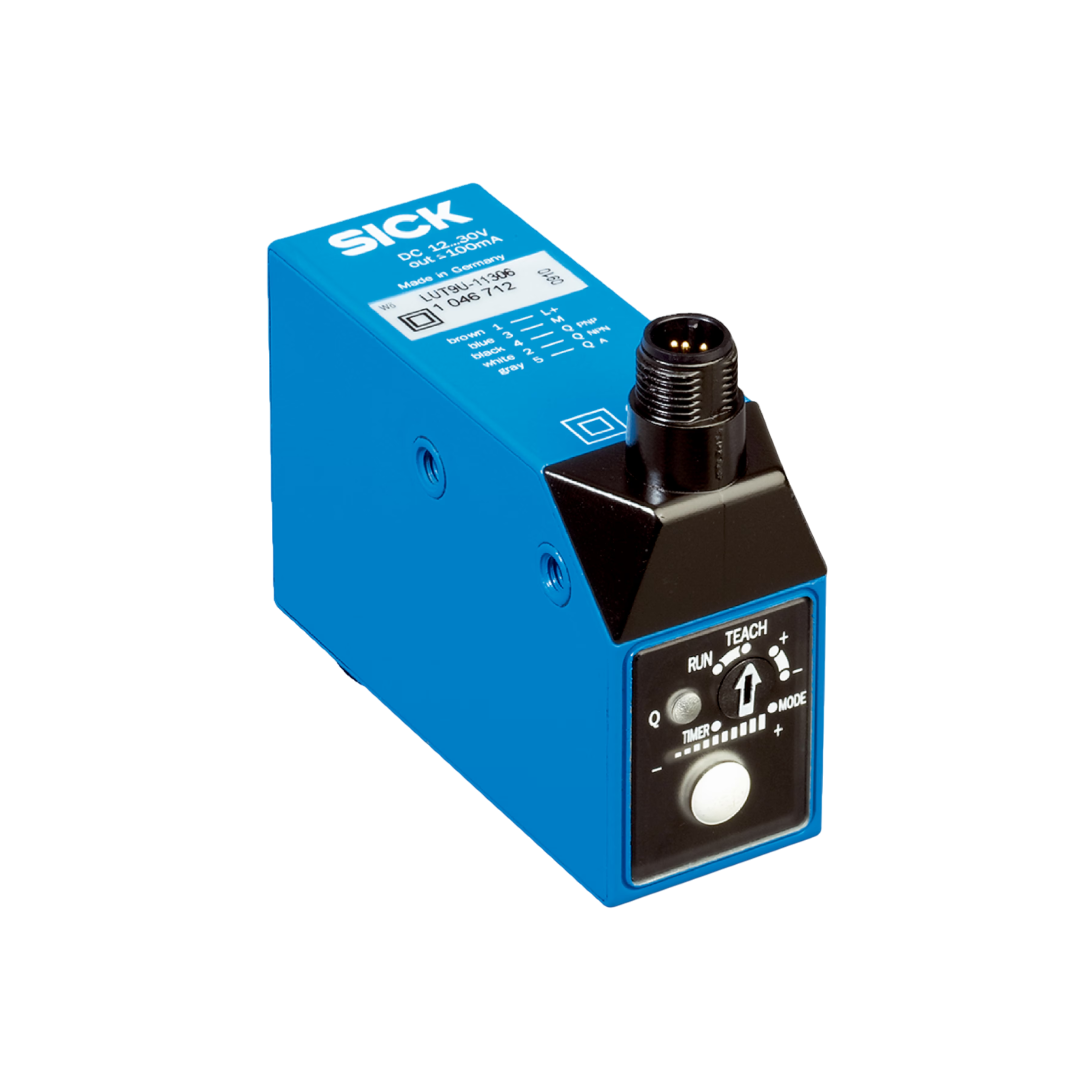

Detection Sensors SICK รุ่น Luminescence Sensors LUT9U-11106 เซ็นเซอร์ตรวจจับวัตถุ
Detection Sensors SICK รุ่น Luminescence Sensors LUT9U-11106 เซ็นเซอร์ตรวจจับวัตถุ
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Detection Sensors SICK รุ่น Luminescence Sensors LUT9U-11106 เซ็นเซอร์ตรวจจับวัตถุ
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Luminescence Sensors จาก SICK เป็นเซนเซอร์ที่ใช้เทคโนโลยีการตรวจจับการเรืองแสง (luminescence) เพื่อตรวจจับสารหรือวัตถุที่สามารถสะท้อนหรือปล่อยแสงที่มองไม่เห็น (โดยปกติแสงยูวี) ออกมาเมื่อได้รับการกระตุ้นด้วยแสง เช่น การตรวจจับหมึกพิมพ์ UV, สารเรืองแสงที่ใช้ในกระบวนการผลิต หรือแม้แต่การตรวจจับการมีอยู่ของกาวหรือสารเคลือบที่มีคุณสมบัติเรืองแสงเซนเซอร์เหล่านี้จะทำงานโดยการใช้แสง ultraviolet (UV) เพื่อล่อสารเรืองแสงบนวัสดุต่างๆ ให้ปล่อยแสงในช่วง visible spectrum (แสงที่ตามองเห็นได้) หลังจากนั้นจะทำการตรวจจับแสงที่ปล่อยออกมาแล้วเปรียบเทียบกับสัญญาณที่ตั้งไว้
LUT9
มาตรฐานใหม่ของเซ็นเซอร์ตรวจจับแสงเรืองแสงประสิทธิภาพสูง เซ็นเซอร์ตรวจจับแสงเรืองแสง LUT9 มาพร้อมระยะตรวจจับที่ไกล และความสามารถในการตรวจสอบจากระยะไกลผ่าน IO-Link ด้วยระยะตรวจจับสูงสุดถึง 250 มม. ทำให้ LUT9 กลายเป็นมาตรฐานใหม่ของเซ็นเซอร์ประเภทเรืองแสง ด้วยระยะตรวจจับที่ยาวขึ้นนี้ เซ็นเซอร์สามารถตรวจจับรอยมาร์กบนวัสดุ เช่น ไม้ที่มีความหนาแตกต่างกันได้อย่างแม่นยำ โดยไม่จำเป็นต้องปรับตำแหน่งเซ็นเซอร์ทางกล นอกจากนี้ยังมีฟังก์ชัน Teach และการปรับจูนแบบแมนนวล เพื่อให้มั่นใจถึงความเสถียรของกระบวนการสูงสุด รุ่นที่รองรับ IO-Link สามารถผสานเข้ากับระบบควบคุมของเครื่องจักร, ปรับค่าหรือมอนิเตอร์ผ่านคอนโทรลเลอร์ได้ และยังใช้ในการเก็บข้อมูลกระบวนการอีกด้วย อีกหนึ่งจุดเด่นคือมี แถบกราฟแสดงความเข้มของแสงเรืองแสง บนตัวอุปกรณ์ ทำให้การตั้งค่าและตรวจสอบง่ายขึ้น
คุณสมบัติ
- การตั้งค่าง่ายด้วยฟังก์ชัน Teach-in
- ระยะตรวจจับ สูงสุดถึง 250 มม.
- รุ่นที่รองรับ IO-Link สำหรับการตรวจสอบจากระยะไกล
- หน้าจอแสดงผลแบบ แถบกราฟ (Bar graph) แสดงความเข้มของแสงเรืองแสง
- มีให้เลือกหลายรุ่น
- High speed (6.5 kHz)
- Standard (2.5 kHz)
- High resolution (500 Hz)
- ฟิลเตอร์แสงเสริมช่วยลดการรบกวนจากแสงเรืองแสงพื้นหลัง
- รองรับการเชื่อมต่อกับ ไฟเบอร์ออปติก (พร้อมเลนส์ขนาด 20 มม.)
- มีทั้ง สัญญาณเอาท์พุตแบบดิจิทัลและแอนะล็อก
ประโยชน์
- ปรับค่าความไวแสงได้ง่ายด้วย ฟังก์ชัน Teach-in เพื่อให้เหมาะสมกับการใช้งานแต่ละประเภท
- ระยะตรวจจับที่กว้าง ช่วยลดความจำเป็นในการปรับความสูงของเซ็นเซอร์บนเครื่องจักรบ่อย ๆ
- ด้วย IO-Link สามารถตั้งค่าและตรวจสอบเซ็นเซอร์ผ่านระบบควบคุมส่วนกลางได้ เพิ่มความสะดวกและลดต้นทุนในการวิเคราะห์หรือเก็บข้อมูล
- หน้าจอแบบ แถบกราฟ (Bar graph) แสดงความเข้มของแสงเรืองแสง ทำให้สามารถควบคุมกระบวนการได้อย่างต่อเนื่อง
- ฟิลเตอร์ในตัว ช่วยลดผลกระทบจากแสงเรืองแสงพื้นหลัง เพิ่มความแม่นยำและเสถียรของกระบวนการ
- เลนส์สามารถถอดเปลี่ยนได้ เพื่อรองรับระยะตรวจจับที่หลากหลาย รวมถึงพอร์ตแสงที่สองเพื่อเพิ่มความยืดหยุ่น
- ความแม่นยำสูง ทำให้กระบวนการมีความต่อเนื่อง ลดเวลาในการหยุดเครื่อง
- สามารถเลือกใช้งานในโหมด ความเร็วสูง หรือ ความละเอียดสูง ได้ตามความต้องการ เหมาะกับทุกประเภทของแอปพลิเคชัน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Dimensions (W x H x D) | 30.4 mm x 53 mm x 80 mm |
| Sensing distance | 10 mm 1) |
| Housing design | Large |
| Working range | 0 mm ... 20 mm |
| Light source | LED, UV 2) |
| Wave length | 375 nm |
| Light emission | Long side |
| Light spot size | 2 mm x 6 mm |
| Light spot direction | Vertical |
| Receiving filters | ≤ 420 nm 3) |
| Receiving range | 450 nm ... 750 nm |
| Adjustment | Teach-in button |
| Teach-in mode | Static 2-point teach-in with manual fine adjustment |
| Output function | Light switching 4) |
ข้อมูลทางเทคนิค
| Supply voltage | 10 V DC ... 30 V DC 1) |
| Ripple | < 5 Vpp 2) |
| Current consumption | < 100 mA 3) |
| Switching frequency | 0.5 kHz, 2.5 kHz, 6.5 kHz 4) adjustable |
| Response time | 1 ms, 200 µs, 75 µs 5) |
| Switching output | PNP, NPN |
| Switching output (voltage) | PNP: HIGH = UV ≤ 2 V / LOW approx. 0 V NPN: HIGH = approx. UV / LOW ≤ 2 V |
| Switching mode | Light switching |
| Analog output | 0 mA ... 13 mA |
| Output current Imax. | 100 mA |
| Time delay | Switch-off delay, 0 ms / 10 ms / 20 ms, adjustable (0 ms = default) |
| Connection type | Male connector M12, 5-pin |
| Protection class | II 6) |
| Circuit protection | UV connections, reverse polarity protected Output Q short-circuit protected Interference pulse suppression |
| Enclosure rating | IP67 |
| Weight | =+ 400 g |
| Housing material | Zinc diecast |
แบบแปลนของสินค้า
แบบแปลนของสินค้า
Dimensional drawing LUT9x-x1xxx, light Emission: Long side
- Dimensions in mm (inch)
- ① M5 threaded mounting hole, 5.5 mm deep
- ② Lens (light transmission), can be replaced by blind screw
- ③ Center of optical axis
- ④ Connector M12 (rotatable up to 90°)
- ⑤ see dimensional drawings of lenses
- ⑥ Blind screw can be replaced by lens
