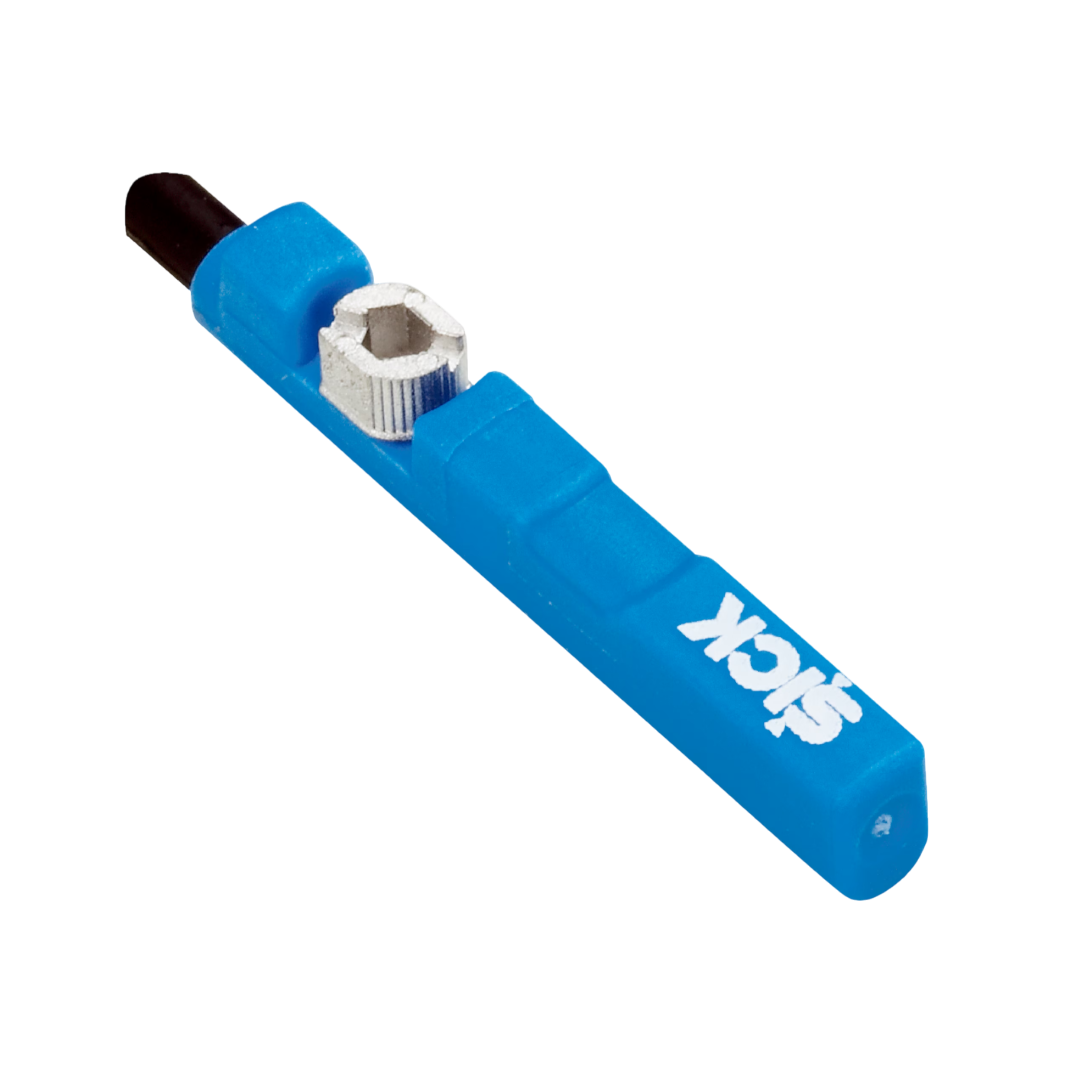

Detection Sensors SICK รุ่น Cylinder Sensors RZC1-04ZUS-KP0 เซ็นเซอร์ตรวจจับวัตถุ
Detection Sensors SICK รุ่น Cylinder Sensors RZC1-04ZUS-KP0 เซ็นเซอร์ตรวจจับวัตถุ
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Detection Sensors SICK รุ่น Cylinder Sensors RZC1-04ZUS-KP0 เซ็นเซอร์ตรวจจับวัตถุ
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Cylinder Sensors ของ SICK คือ เซนเซอร์ที่ออกแบบมาเพื่อใช้ตรวจจับตำแหน่งหรือการเคลื่อนที่ของลูกสูบ (piston) ในกระบอกสูบ (cylinder) ซึ่งเป็นส่วนสำคัญในระบบไฮดรอลิกหรือระบบนิวแมติกส์ (pneumatic) ที่ใช้ในเครื่องจักรอุตสาหกรรมและอุปกรณ์อัตโนมัติ เซนเซอร์เหล่านี้ช่วยให้สามารถติดตามตำแหน่งของลูกสูบได้ในเวลาเรียลไทม์ ซึ่งมีประโยชน์ในการควบคุมและตรวจสอบกระบวนการทำงานต่างๆ
RZC1
เซ็นเซอร์กระบอกสูบแบบ Reed Contact: สำหรับกระบอกสูบ C-slot เซ็นเซอร์กระบอกสูบ RZC1 จาก SICK ที่ใช้ Reed contact เป็นโซลูชันที่ยืดหยุ่นสำหรับการตรวจจับตำแหน่งลูกสูบในตัวกระตุ้นด้วยลม (pneumatic actuators) เซ็นเซอร์ RZC1 สามารถติดตั้งได้โดยตรงกับกระบอกสูบทั้งหมดที่มีร่อง C-slot มาตรฐาน SICK ยังมีชุดอะดาปเตอร์ที่หลากหลาย ซึ่งทำให้สามารถใช้งาน RZC1 กับประเภทกระบอกสูบอื่นๆ ได้ เซ็นเซอร์ RZC1 โดดเด่นด้วยหลักการติดตั้งที่ง่ายดาย: เพียงแค่ใส่เซ็นเซอร์ลงในร่องแล้วหมุนสกรูยึดไปทางเดียวหนึ่งในสี่ของการหมุนเพื่อยึดเซ็นเซอร์ให้แน่นกับกระบอกสูบ นอกจากนี้ RZC1 ยังมีหลายรุ่นที่มีระดับการป้องกันสูงสุดถึง IP 69K ซึ่งช่วยให้เซ็นเซอร์มีอายุการใช้งานยาวนานและลดค่าใช้จ่ายในการบำรุงรักษา
คุณสมบัติ
- สามารถใช้กับกระบอกสูบมาตรฐาน, สไลด์เชิงเส้น, และเกรียร์ โดยใช้ร่อง C-slot และ – ด้วยความช่วยเหลือของอะดาปเตอร์ – ใช้กับกระบอกสูบแบบรอบ, กระบอกสูบแบบก้านเชื่อม และกระบอกสูบที่มีร่องโปรไฟล์
- การติดตั้งแบบ "drop-in" จากด้านบนช่วยให้การจัดการและการประกอบง่ายขึ้น
- สกรูยึดรวม (สกรูหกเหลี่ยมและสกรูร่อง)
- ไฟ LED สำหรับแสดงสถานะการส่งออก
- การป้องกันระดับ: IP 67, IP 68, IP 69K
- แรงดันไฟฟ้าจ่ายสูงสุดถึง 120 V DC
ประโยชน์
- เซ็นเซอร์สำหรับการใช้งานที่หลากหลาย: การออกแบบเซ็นเซอร์เหมาะสมกับร่อง C-slot มาตรฐานที่ใช้ทั่วโลก ไม่ว่ารูปแบบหรือยี่ห้อของกระบอกสูบจะเป็นแบบไหน
- การติดตั้งรวดเร็วและง่ายดาย: สามารถติดตั้งได้โดยใช้ประแจหกเหลี่ยมหรือไขควงหัวแบน
- ค่าใช้จ่ายในการบำรุงรักษาต่ำ: เซ็นเซอร์ทนต่อแรงกระแทกและการสั่นสะเทือน จึงไม่เลื่อนออกจากร่อง
- ประหยัดเวลาในการติดตั้งและการเปลี่ยนอุปกรณ์: เซ็นเซอร์สามารถติดตั้งได้ง่ายจากด้านบน โดยไม่ต้องถอดปลอกปลายกระบอกออก
- ตัวเซ็นเซอร์ที่ทนทาน: ตัวเซ็นเซอร์มีความทนทานสูง ด้วยการป้องกันระดับ IP 67, IP 68 หรือ IP 69K ซึ่งช่วยยืดอายุการใช้งานของเซ็นเซอร์
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Cylinder type | C-slot |
| Cylinder types with adapter | SMC rail CDQ2 SMC rail ECDQ2 |
| Housing length | 26.3 mm |
| Switching output | Reed |
| Switching output detail | Reed |
| Switching frequency | 500 Hz |
| Output function | NO |
| Electrical wiring | AC/DC 2-wire |
| Enclosure rating | IP67 1) |
ข้อมูลทางเทคนิค
| Supply voltage | 5 V AC/DC ... 30 V AC/DC |
| Power consumption | 5 mA, without load |
| Voltage drop | < 3.2 V |
| Continuous current Ia | ≤ 50 mA |
| Switching capacity | ≤ 1.5 W |
| Protection class | III |
| Overrun distance, typ. | 7 mm |
| Reproducibility | ≤ 0.1 mT 1) |
| Status indicator LED | Yes |
| Ambient operating temperature | –30 °C ... +80 °C |
| Shock and vibration resistance | 30 g, 11 ms / 10 ... 55 Hz, 1 mm |
| EMC | According to EN 60947-5-2 |
| Connection type | Cable with connector M8, 2-pin, drag chain use, 0.3 m |
| Conductor cross section | 0.09 mm² |
| Cable diameter | Ø 2.2 mm |
| Bending radius | With fixed installation > 2 x cable diameter |
| Torsion force | ± 270° / 0.1 m |
| Torsion cycles | 300,000 |
| Drag chain cycles | 5,000,000 |
| Drag chain parameters | Traversing speed max. 3 m/s |
| Cable outlet | Axial |
| Housing | Plastic, PA, strengthened |
| Cable | PUR |
| UL File No. | NRKH.E181493 & NRKH7.E181493 |
แบบแปลนของสินค้า
แบบแปลนของสินค้า
Dimensional drawing Cable with connector M8
- Dimensions in mm (inch)
- ① Connection
- ② Display LED
- ③ Fixing screw SW 1.5
