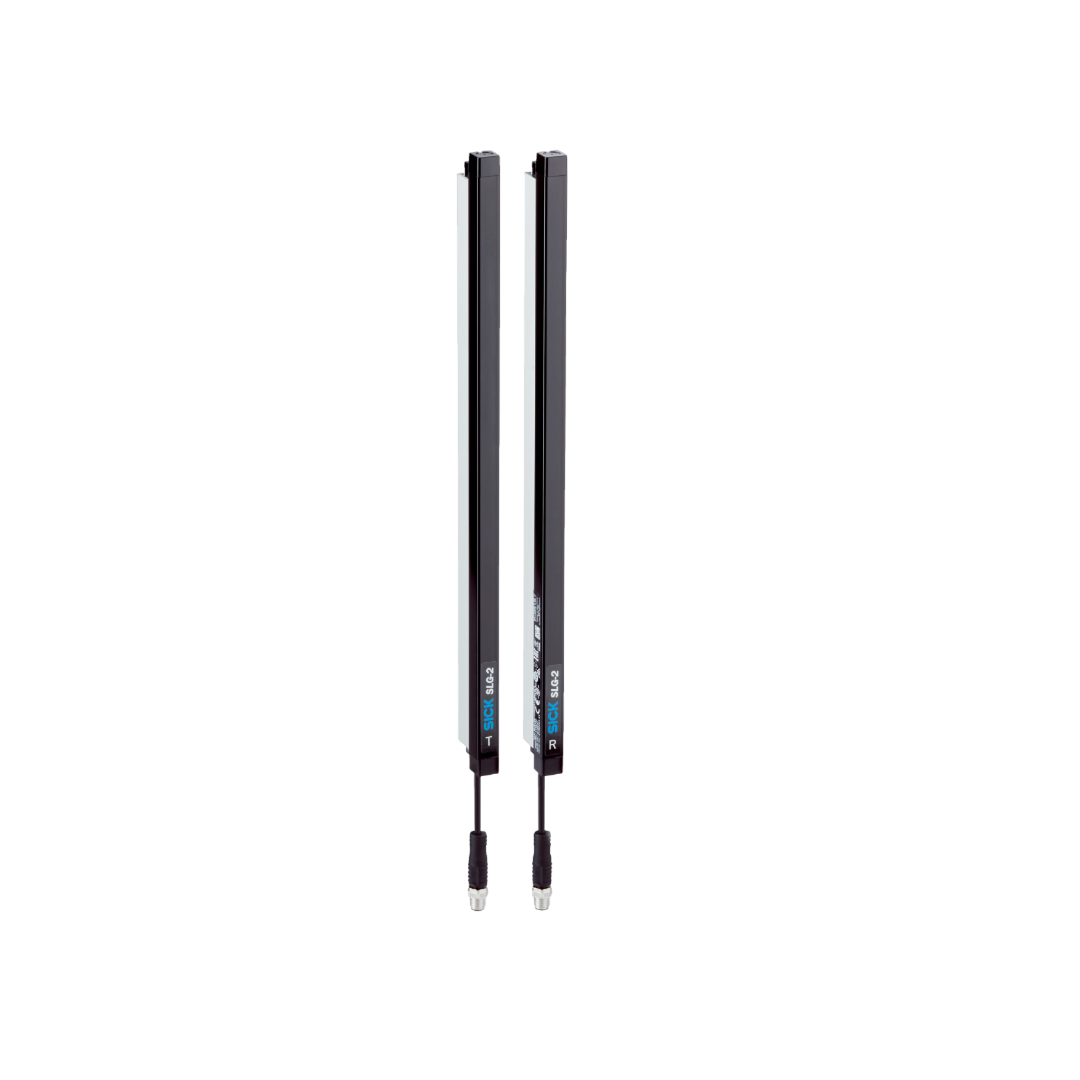

รายละเอียด Detection Sensors SICK รุ่น Automation Light Grids SLG50S-180FAR11A00_1126862 เซ็นเซอร์ตรวจจับ
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Automation light grids
งานตรวจสอบหรือการนับในรูปแบบสองมิติเป็นสิ่งสำคัญในระบบอัตโนมัติ กริดแสงอัตโนมัติจาก SICK สามารถใช้ในหลายๆ โซลูชัน เช่น การตรวจจับและการนับวัตถุที่มีรูปทรงไม่ปกติ คนและยานพาหนะ และการตรวจสอบการมีอยู่และการตรวจจับการยื่นของพาเลท งานเหล่านี้มีความหลากหลายมากจนกริดแสงหนึ่งตัวไม่สามารถตอบสนองความต้องการของทุกแอปพลิเคชันได้ กริดแสงจาก SICK มีระยะทาง, ความสูง, ขนาด, การวางตำแหน่ง และความละเอียดหลายรูปแบบ ซึ่งช่วยให้ง่ายต่อการผสานเข้ากับระบบโดยมีความยืดหยุ่นและประสิทธิภาพสูง
คุณสมบัติ
| รวมในชุดจัดส่ง | ผู้ส่ง/ผู้รับ |
| หลักการทำงาน | 440 มม. ... 4,900 มม. |
| ค่าขีดจำกัด | 440 มม. ... 3,500 มม. |
| ลำแสงขนาน (แนะนำ) | 440 มม. ... 3,500 มม. |
| 3 x ลำแสงข้าม (แนะนำ) | 4.6 มม. |
| ระยะห่างจากลำแสงแรกถึงขอบหน้าแผ่นที่ครอบ (ด้านการเชื่อมต่อ) | 44.6 มม. 1) |
| ระยะห่างจากลำแสงสุดท้ายถึงขอบหน้าแผ่นที่ครอบ (ด้านบน) | 1,800 มม. |
| ความสูงของการตรวจจับ | 50 มม. |
| การแยกลำแสง | แบน |
| การออกแสงในทางแสง | 55 มม. 2) |
| วัตถุที่ตรวจจับได้ขั้นต่ำ (MDO), ลำแสงขนาน | ≥ 29 มม. 2) |
| วัตถุที่ตรวจจับได้ขั้นต่ำ (MDO), 3 x ลำแสงข้าม | ลำแสงขนาน |
| ฟังก์ชันลำแสง | อินพุตการสอน |
| พิน 2 (MF) | เอาท์พุตการตรวจจับวัตถุ = “สูง” |
| พิน 4 (OUT) | Q L /Q intสถานะ, สถานะระบบ, สถานะลำแสง |
| IO-Link (ข้อมูลกระบวนการ) | การสอนอัตโนมัติ |
| การเรียนรู้ (ค่าเริ่มต้น) | สำหรับการกำหนดค่าพารามิเตอร์เซนเซอร์และฟังก์ชัน Smart Task |
| IO-Link | นำ |
| แหล่งกำเนิดแสง | แสงอินฟราเรด |
| ประเภทของแสง | 36 |
| จำนวนลำแสง | EN 62471:2008-09 | IEC 62471:2006 ปรับปรุงแล้ว |
| การอ้างอิงตามมาตรฐาน | กลุ่มฟรี |
| การทำเครื่องหมายกลุ่มความเสี่ยงของ LED | 850 นาโนเมตร |
| ความยาวคลื่น | อายุการใช้งานเฉลี่ย: 100,000 ชม. ที่ T U = +25 °C |
| อายุการใช้งานเฉลี่ย | 0.4 วินาที ... 2 วินาที 3) |
| เวลาเริ่มต้น | 0.75 วินาที ... 50 วินาที 3) |
| เวลาการเรียนรู้ | 2 มิลลิวินาที |
| เวลาการสแกน, ลำแสงขนาน | 4 มิลลิวินาที |
| เวลาการสแกน, ลำแสงข้าม | 2 มิลลิวินาที |
| ความแม่นยำในการทำซ้ำ, ลำแสงขนาน | 5.9 มิลลิวินาที |
| ความแม่นยำในการทำซ้ำ, ลำแสงข้าม | 4 มิลลิวินาที |
| เวลาหยุดขั้นต่ำ, ลำแสงขนาน | 7.9 มิลลิวินาที |
| เวลาหยุดขั้นต่ำ, ลำแสงข้าม | 6.2 มิลลิวินาที |
| เวลาตอบสนองสูงสุด, ลำแสงขนาน | 12.2 มิลลิวินาที |
| เวลาตอบสนองสูงสุด, ลำแสงข้าม | ออปติคอล (2 ลำแสง) |
| ประเภทการซิงโครไนซ์ |
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ความกว้าง | 11.8 มม. |
| ความสูง | 1,799.2 มม. |
| ความลึก | 24.1 มม. |
| ประเภทการเชื่อมต่อ | สายเคเบิลพร้อมขั้วต่อตัวผู้ M8 4 พิน |
| รายละเอียดประเภทการเชื่อมต่อ | |
| เส้นผ่านศูนย์กลางของสายเคเบิล | 3.4 มม. |
| หน้าตัดของตัวนำ | 0.14 ตร.มม. |
| ความยาวของสายเคเบิล | 150 มม. |
| วัสดุของสายเคเบิล | พีวีซี |
| ที่ครอบ | อลูมิเนียม |
| หน้าจอด้านหน้า | พีเอ็มเอ็มเอ |
| น้ำหนัก | 2,360 กรัม |
| การป้องกันไฟเกิน (จำเป็น) | 1 |
ข้อมูลสภาพแวดล้อม
| ระดับการครอบคลุม | IP65, IP671 ) |
| อุณหภูมิแวดล้อม การทำงาน | –25 องศาเซลเซียส ... +55 องศาเซลเซียส |
| อุณหภูมิแวดล้อม, การเก็บรักษา | –25 องศาเซลเซียส ... +70 องศาเซลเซียส |
| ภูมิคุ้มกันแสงโดยรอบ | ทางอ้อม: 50,000 ลักซ์ 2) |
| ทนทานต่อแรงกระแทก | 10 ก., 16 ms, DIN EN 60068-2-27 |
| ความต้านทานการสั่นสะเทือน | 10-150 เฮิรตซ์ 0.5 มม. IEC 60068-2-6 |
| ความชื้นของอากาศ | ≤ 96 % ความชื้นสัมพัทธ์ (ไม่มีการควบแน่น) |
| ความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) | เอ็น 61000-6-2, เอ็น 61000-6-4 |
แบบแปลนของสินค้า
แบบแปลนของสินค้า
ภาพวาดมิติ, เซนเซอร์
- มิติในมิลลิเมตร (นิ้ว)
- SLGxxx-xxxFxxxxxxx
- ① ลำแสงแรก
- ② ลำแสงสุดท้าย
- ③ การแยกลำแสง (RM)
- ④ ความยาวของที่ครอบ
- ⑤ ตัวรับแสดงผล LED
- ⑥ ตัวส่งแสดงผล LED
