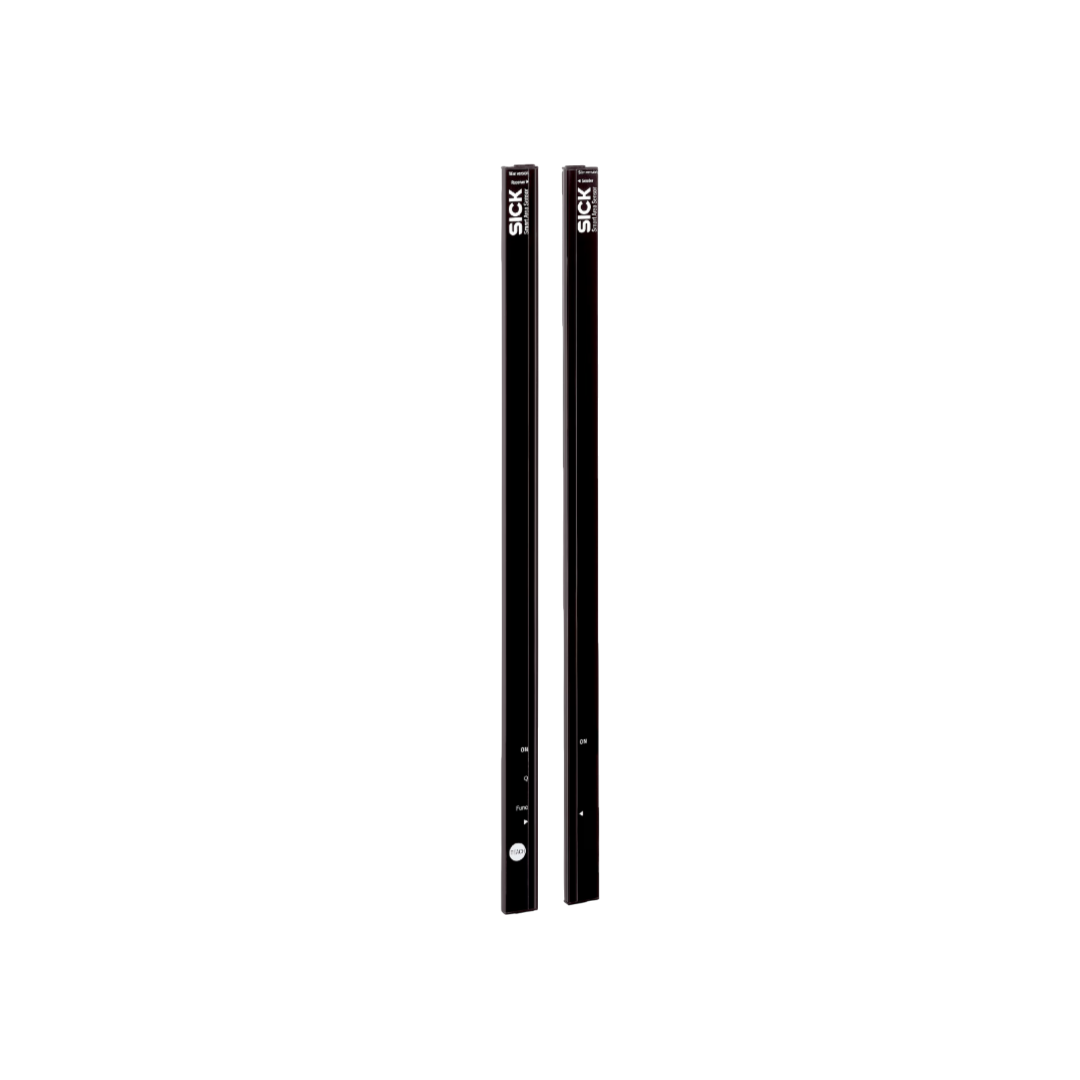

Detection Sensors SICK รุ่น Automation Light Grids SAS4-S012P3PS2W04_1208464 เซ็นเซอร์ตรวจจับ
Detection Sensors SICK รุ่น Automation Light Grids SAS4-S012P3PS2W04_1208464 เซ็นเซอร์ตรวจจับ
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Detection Sensors SICK รุ่น Automation Light Grids SAS4-S012P3PS2W04_1208464 เซ็นเซอร์ตรวจจับ
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Automation light grids
งานตรวจสอบหรือการนับในรูปแบบสองมิติเป็นสิ่งสำคัญในระบบอัตโนมัติ กริดแสงอัตโนมัติจาก SICK สามารถใช้ในหลายๆ โซลูชัน เช่น การตรวจจับและการนับวัตถุที่มีรูปทรงไม่ปกติ คนและยานพาหนะ และการตรวจสอบการมีอยู่และการตรวจจับการยื่นของพาเลท งานเหล่านี้มีความหลากหลายมากจนกริดแสงหนึ่งตัวไม่สามารถตอบสนองความต้องการของทุกแอปพลิเคชันได้ กริดแสงจาก SICK มีระยะทาง, ความสูง, ขนาด, การวางตำแหน่ง และความละเอียดหลายรูปแบบ ซึ่งช่วยให้ง่ายต่อการผสานเข้ากับระบบโดยมีความยืดหยุ่นและประสิทธิภาพสูง
คุณสมบัติ
| หลักการเซนเซอร์ | Sender/receiver |
| วัตถุที่สามารถตรวจจับได้ขั้นต่ำ (MDO) | Parallel beam, 45 mm |
| การแยกลำแสง | 40 mm |
| การออกแสงทางแสง | Slim |
| จำนวนลำแสง | 4 |
| ความสูงของการตรวจจับ | 120 mm |
| การตั้งค่า | None |
| ลำแสงไขว้/ลำแสงขนาน | Parallel beam active |
| เอาต์พุต 1 | Output 1 active, if light beam interrupted |
| ฟังก์ชันการปิดเสียง | Muting function deactivated |
| การสอนอัตโนมัติ | Automatic teach active |
| เครื่องช่วยการปรับแนว | Without alignment aid |
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Light source | Infrared light |
| Wave length | 950 nm |
| Supply voltage Vs | DC24 V, ± 20 % |
| Power consumption receiver | ≤ 70 mA |
| Ripple | < 5 Vpp |
| Output current Imax. | 100 mA |
| Output load, capacitive | 100 nF |
| Output load, Inductive | 1 H |
| Initialization time | 1 s |
| Switching output | PNP |
| Inputs | Teach-in input (receiver) Test input (sender) HIGH = 10 V ... 30 V / LOW = < 5 V |
| Dimensions (W x H x D) | 36.5 mm x 192.4 mm x 12.4 mm |
| Connection type | Cable with M8 male connector, 4-pin |
| Housing material | PMMA |
| Indication | LED |
| Synchronization | Optical |
| Enclosure rating | IP65 |
| Circuit protection | UV connections, reverse polarity protected Output Q short-circuit protected Interference pulse suppression |
| Protection class | III |
| Weight | 20 g |
| Pulse frequency | 500 kHz |
| Aluminum stabilizer | With stabilizer |
ข้อมูลสภาพแวดล้อม
| Shock resistance | 10 g / DIN EN 60068-2-29 / 16 ms |
| Vibration resistance | 5 g, 10 Hz ... 55 Hz (IEC 68-2-6) |
| EMC | EN 60947-5-2 |
| Ambient light immunity | Direct: 100,000 lx 1) Indirect: 150,000 lx |
| Ambient operating temperature | –25 °C ... +55 °C |
| Ambient temperature, storage | –25 °C ... +70 °C |
แบบแปลนของสินค้า
แบบแปลนของสินค้า
ภาพวาดมิติ Sxx-Sxxxxxxx2xxx
- ขนาดในมิลลิเมตร (นิ้ว)
- ① ลำแสงแรก
- ② ลำแสงสุดท้าย
- ③ การแยกลำแสง (RM)
- ④ จำนวนลำแสง (n)
- ⑤ ความสูงของการตรวจจับ (DH)
- ⑥ การเชื่อมต่อ
- ⑦ ระยะห่างเดียวกัน
- ⑧ ดูตาราง (ระยะห่างของรูสำหรับตัวปรับเสถียรภาพ)
