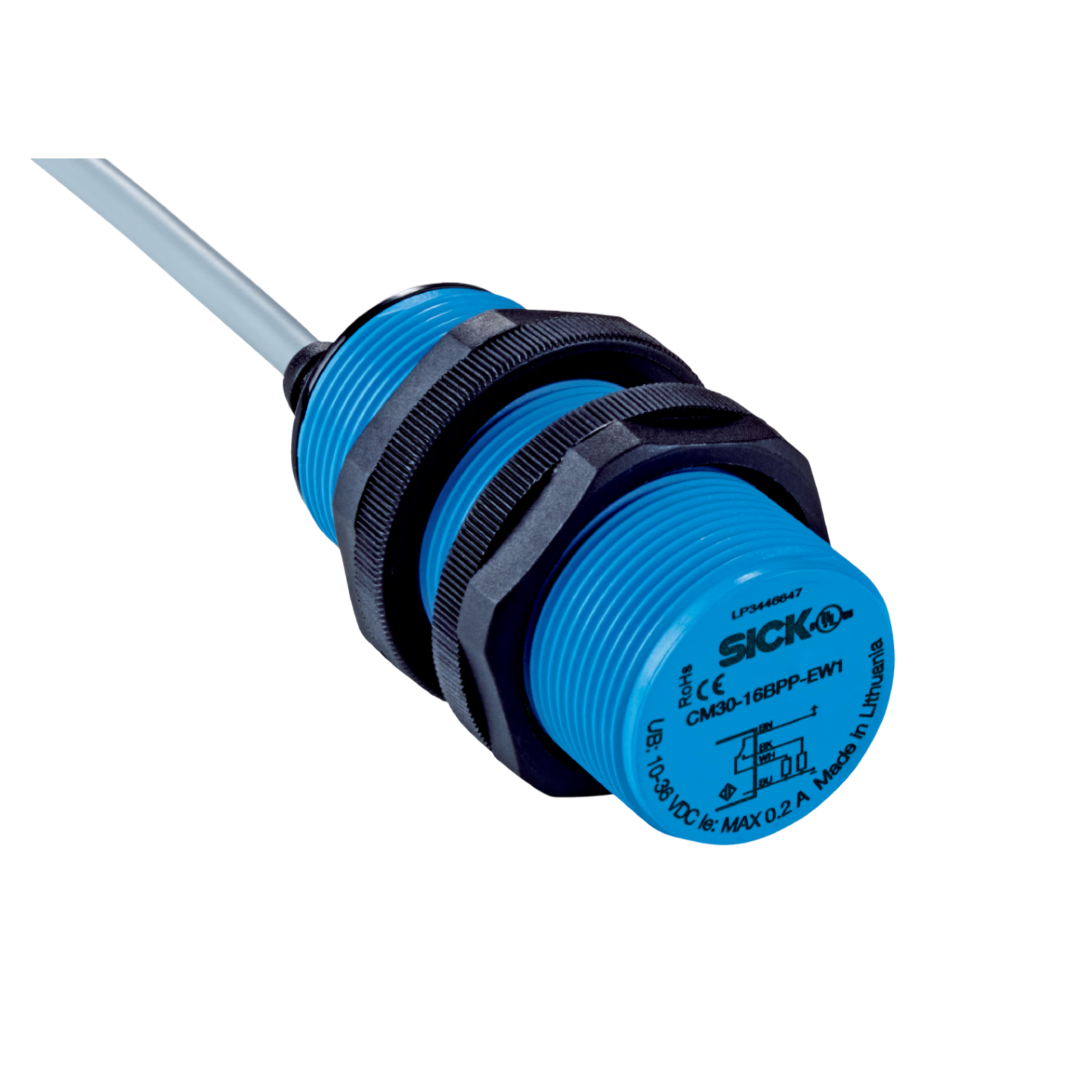

Detection Sensors SICK รุ่น Capacitive Proximity Sensors CM30-16BAP-KW1 เซ็นเซอร์ตรวจจับวัตถุ
Detection Sensors SICK รุ่น Capacitive Proximity Sensors CM30-16BAP-KW1 เซ็นเซอร์ตรวจจับวัตถุ
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Detection Sensors SICK รุ่น Capacitive Proximity Sensors CM30-16BAP-KW1 เซ็นเซอร์ตรวจจับวัตถุ
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Capacitive Proximity Sensors ของ SICK เป็นเซนเซอร์ที่ใช้สำหรับตรวจจับวัตถุโดยอาศัยการเปลี่ยนแปลงในสนามไฟฟ้าของวัสดุต่างๆ โดยไม่ต้องสัมผัสกับวัตถุโดยตรง เซนเซอร์ประเภทนี้สามารถตรวจจับได้ทั้งวัตถุที่เป็นโลหะและไม่ใช่โลหะ เช่น พลาสติก, กระจก, หรือวัสดุที่มีความชื้น
CM
เซ็นเซอร์แบบความจุ ทนทาน คุ้มค่า ใช้งานได้หลากหลาย เซ็นเซอร์ตรวจจับแบบความจุ CM สามารถตรวจจับวัตถุและระดับวัสดุต่าง ๆ ได้อย่างแม่นยำ โดยไม่ขึ้นอยู่กับ สี การสะท้อนแสง หรือความเงาของพื้นผิว ไม่ว่าจะเป็น ผง เม็ด ของเหลว หรือของแข็ง – และยังสามารถตรวจจับ ทะลุผ่านผนังที่ไม่ใช่โลหะ เช่น พลาสติกหรือกระจกได้อีกด้วย ด้วยความทนทานและโครงสร้างที่ได้รับการพิสูจน์แล้ว เซ็นเซอร์ CM จึงเป็นทางเลือกที่ คุ้มค่า และมาพร้อมกับ ความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) ที่สูง ซึ่งช่วยลดข้อผิดพลาดในการสวิตชิ่ง และลดเวลาหยุดเครื่องจักร นอกจากนี้ ยังมีรุ่นที่มาพร้อมกับ ตัวเรือน PTFE ซึ่งเหมาะอย่างยิ่งสำหรับการตรวจจับระดับของสารเคมี เช่น กรดหรือสารละลาย ในสภาพแวดล้อมที่รุนแรง
คุณสมบัติ
- ตัวเรือนทรงกระบอก มีให้เลือกในรุ่น M12, M18 และ M30
- ระยะการตรวจจับไกลถึง 25 มม.
- ระดับการป้องกัน: IP67, IP68, IP69K – ทนทานต่อฝุ่น น้ำ และแรงดันสูง
- มี ไฟแสดงสถานะการปรับแต่ง เพื่อความสะดวกในการติดตั้ง
- มี ความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) สูง – ลดการรบกวนจากคลื่นไฟฟ้า
- รองรับการใช้งานทั้ง DC แบบ 4 สาย และ AC แบบ 2 สาย
- ปรับจุดสวิตชิ่งได้ผ่าน:
- ปุ่ม teach-in (เฉพาะรุ่น M12)
- ปุ่มปรับ (potentiometer) (สำหรับรุ่น M18 และ M30)
ประโยชน์
- คุ้มค่า – เหมาะสำหรับการตรวจจับระดับการเติมเต็มสูงสุดและการตรวจจับวัตถุในงานทั่วไป
- ลดเวลาหยุดเครื่องจักร – ด้วยความทนทานต่อแรงกระแทกและแรงสั่นสะเทือนสูง
- กระบวนการเสถียร – ด้วยค่า EMC สูง และการตั้งค่าจุดสวิตชิ่งที่ง่ายผ่านปุ่มปรับหรือปุ่ม teach-in
- ติดตั้งรวดเร็ว – มีไฟแสดงสถานะการปรับแต่ง และรองรับระบบติดตั้งแบบสากล
- ใช้งานได้ดีในสภาพแวดล้อมที่รุนแรง – ด้วยรุ่น ตัวเรือน PTFE ที่ทนต่อสารเคมี กรด และตัวทำละลาย
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Housing | Metric |
| Thread size | M30 x 1.5 |
| Diameter | Ø 30 mm |
| Sensing range Sn | 2 mm ... 16 mm |
| Safe sensing range Sa | 11.52 mm |
| Installation type | Flush |
| Switching frequency | 10 Hz |
| Connection type | Cable, 2-wire, 2 m 1) |
| Output function | NC or NO |
| Electrical wiring | AC 2-wire |
| Adjustment Potentiometer Sensitivity (11 turns) | |
| Enclosure rating | IP67 (According to EN 60529) |
| Items supplied | Mounting nut, PA12 plastic (2x) Screwdriver for potentiometer adjustment (1 x) |
ข้อมูลทางเทคนิค
| Supply voltage | 20 V AC ... 250 V AC |
| Ripple | ≤ 10 % 1) |
| Voltage drop | ≤ 10 V DC 2) |
| Current consumption | 10 mA 3) |
| Time delay before availability | ≤ 100 ms |
| Hysteresis | 4 % ... 20 % |
| Reproducibility | ≤ 5 % 4) 5) |
| Temperature drift (of Sr) | ± 10 % |
| EMC | According to EN 60947-5-2 6) |
| Continuous current Ia | ≤ 500 mA |
| Cable material | PVC |
| Conductor size | 0.5 mm² |
| Power-up pulse protection | ✔ |
| Shock and vibration resistance | 30 g, 11 ms / 10 ... 55 Hz, 1 mm |
| Ambient operating temperature | –25 °C ... +80 °C |
| Housing material | Plastic, PBT |
| Housing length | 63.6 mm |
| Thread length | 50 mm |
| Tightening torque, max. | ≤ 7.5 Nm |
แบบแปลนของสินค้า
แบบแปลนของสินค้า
Dimensional drawing
- Dimensions in mm (inch)
