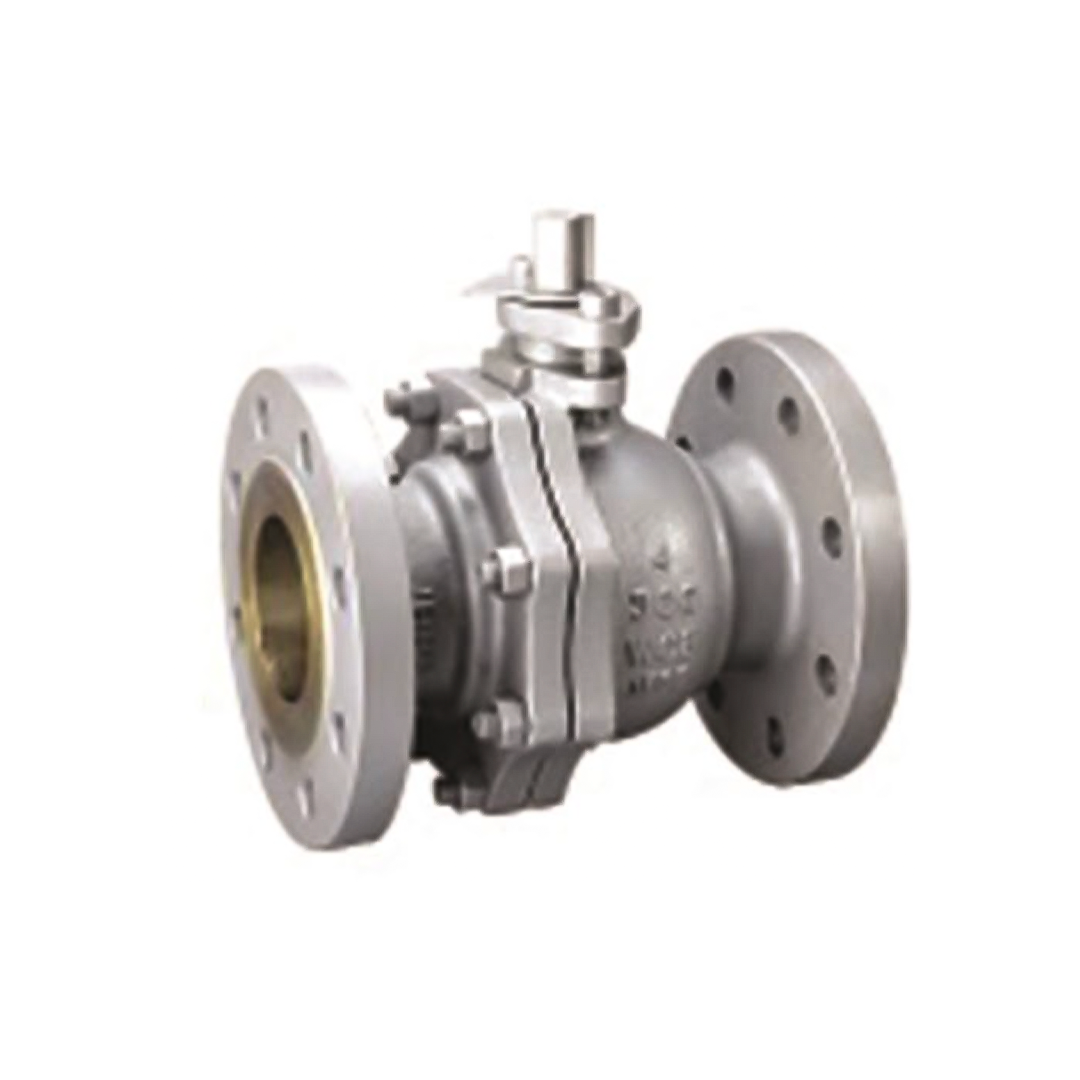

ball valve arita WBA-A30 ขนาด 2-1/2 นิ้ว

การใช้งาน

สำหรับงานทั่วไปและงานอุตสาหกรรม

ของไหลที่ใช้ได้: น้ำ, น้ำมัน, แก๊ส

Test Requirements

Maximum Pressure : 300 PSD ( 20 Bar )

Shell Test Pressure : 800 PSD ( 55 Bar )

Applicable Temperature : -29 ~ 120 °C

Specification Standards

Design and manufacture : API 608

Face to face dimensions : ASME B16.10

Flanged end : ASME B16.5 RF

Pressure temperature ratings : ASME B16.34

Pressure test : API 598

วัสดุ

ลำดับ	Parts	Material
1	Body	ASTM A216-WCB
2	Nut	ASTM A193-B7
3	Stud	ASTM A194-2H
4	Gasket	PTFE
5	Bonnet	ASTM A216 WCB
6	Seat Seal	PTFE
7	Ball	SS201
8	Stem	ASTM A182 F6a
9	Gasket	PTFE
10	Packing	PTFE
11	Gland	ASTM A216 F6a
12	Lever	SS201
13	Screw	C.S.
14	Gauge Block	65 Mn
15	Screw	C.S.

ขนาด

L : 292 มม.

D : 190 มม.

D1 : 149.2 มม.

D2 : 105 มม.

b : 26 มม.

z : 8-Φ22

f : 2
