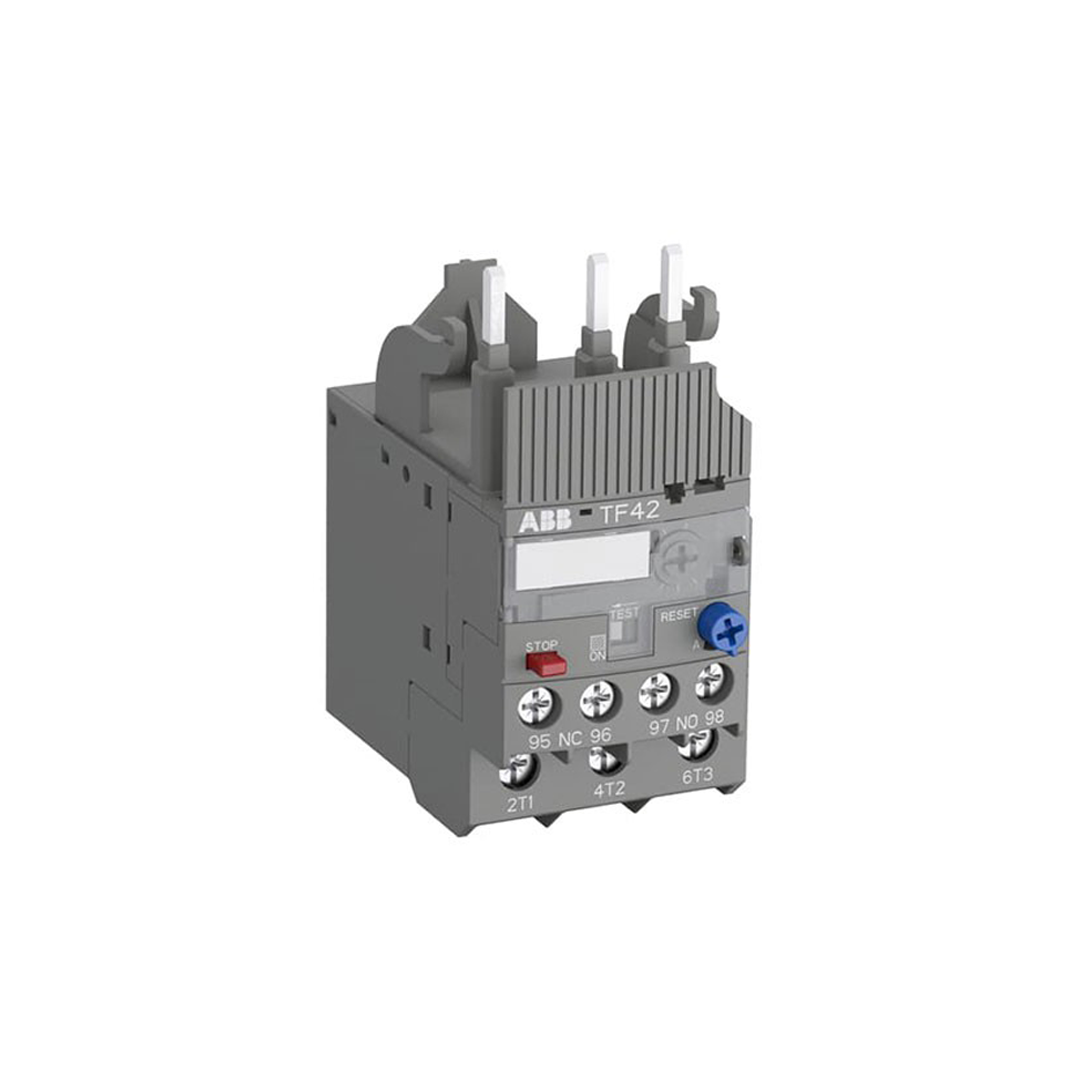

ABB โอเวอร์โหลดรีเลย์ Thermal overload relays สำหรับคอนแทคเตอร์รุ่น AF09-AF53 รหัสสินค้า TF42-10

ABB โอเวอร์โหลดรีเลย์รหัส TF42-10 ถูกออกแบบมาเพื่อตอบสนองการจับคู่กับคอนแทคเตอร์รุ่น AF09-AF53 โดยมอบประสิทธิภาพการป้องกันกระแสโหลดเกินด้วยกลไกความร้อนที่ล้ำสมัย การทำงานของมันคือการเฝ้าสังเกตกระแสหลักและสั่งการตัดคอนแทคเตอร์หากประเมินพบอันตรายจากการรับโหลดหนักเกินไป แบรนด์ ABB เน้นย้ำด้านความปลอดภัยมาเป็นอันดับหนึ่ง ผลิตภัณฑ์นี้จึงมีโครงสร้างที่ทนทานต่อการสั่นสะเทือนและสภาพอากาศในโรงงาน ช่วยปกป้องขดลวดมอเตอร์จากความร้อนสะสมและลดปัญหาเครื่องจักรหยุดชะงักกะทันหันได้อย่างตรงจุด

คุณสมบัติ

• ออกแบบดีไซน์ทางกายภาพให้สวมเข้ากับคอนแทคเตอร์ AF09-AF53 อย่างแนบสนิท
• รุ่น TF42-10 รองรับพิกัดมอเตอร์ขนาดกลางที่มักใช้ในระบบสายพานลำเลียง
• สามารถรักษาสมดุลของระบบเมื่ออุณหภูมิห้องทำงานมีการเปลี่ยนแปลงสูง
• ระบบสปริงภายในรีเลย์ให้ความมั่นใจในการตัดต่อวงจรด้วยความเร็วสม่ำเสมอ
• ประหยัดค่าใช้จ่ายในการซ่อมแซมมอเตอร์ด้วยการตัดปัญหาทิ้งตั้งแต่เริ่มต้น

ข้อมูลจำเพาะ

• รหัสสินค้า TF42-10 บ่งบอกถึงศักยภาพในการทนกระแสต่อเนื่องและตั้งค่าทริปได้สูงถึง 10 แอมแปร์
• พินสัมผัสไฟหลักขนาดใหญ่รองรับการติดตั้งทะลุผ่าน (Direct mount) เข้ากับรุ่น AF09-AF53 ทันที
• ฟังก์ชันปกป้องเครื่องจักรจากการใช้โหลดเกินขีดจำกัดถูกเสริมประสิทธิภาพให้ทำงานนิ่งและแม่นยำ
• มีเทคโนโลยีชดเชยค่าความร้อนภายนอกช่วง -25°C ถึง +60°C ทำให้รีเลย์ 10A ตัดวงจรไม่ผิดเพี้ยน
• โหมดออโต้รีเซ็ต (Auto reset) มีประโยชน์มากสำหรับปั๊มน้ำหรือระบบที่ติดตั้งในพื้นที่เข้าถึงยาก

Setting range A	Short-circuit protective device	Trip class	Type	Order code	Weight (1 pce) kg
7.60 ... 10.0	35.0 A, fuse type gG	10	TF42-10	1SAZ721201R1043	0.130

ข้อมูลทางเทคนิค

• รองรับการตั้งค่าช่วงกระแสใช้งานสำหรับมอเตอร์สูงสุดที่พิกัด 10 แอมแปร์ (ระบุเฉพาะรหัส TF42-10)
• ออกแบบโครงสร้างทางกลเพื่อการประกอบเข้ากับแมกเนติกคอนแทคเตอร์รุ่น AF09-AF53 ได้โดยตรง
• ใช้กลไกการตัดวงจร (Trip mechanism) คลาส 10 ที่ตอบสนองแม่นยำตามพิกัดของอุปกรณ์ TF42-10
• ติดตั้งระบบชดเชยอุณหภูมิอัตโนมัติ (Ambient temperature compensation) ที่ปรับตั้งมาให้เหมาะสมกับโหลดขนาด 10 A
• มาพร้อมหน้าสัมผัสช่วย (Auxiliary contacts) 1NO+1NC ที่ทนทานต่อสภาวะโหลดในชุดควบคุมของคอนแทคเตอร์ AF09-AF53
