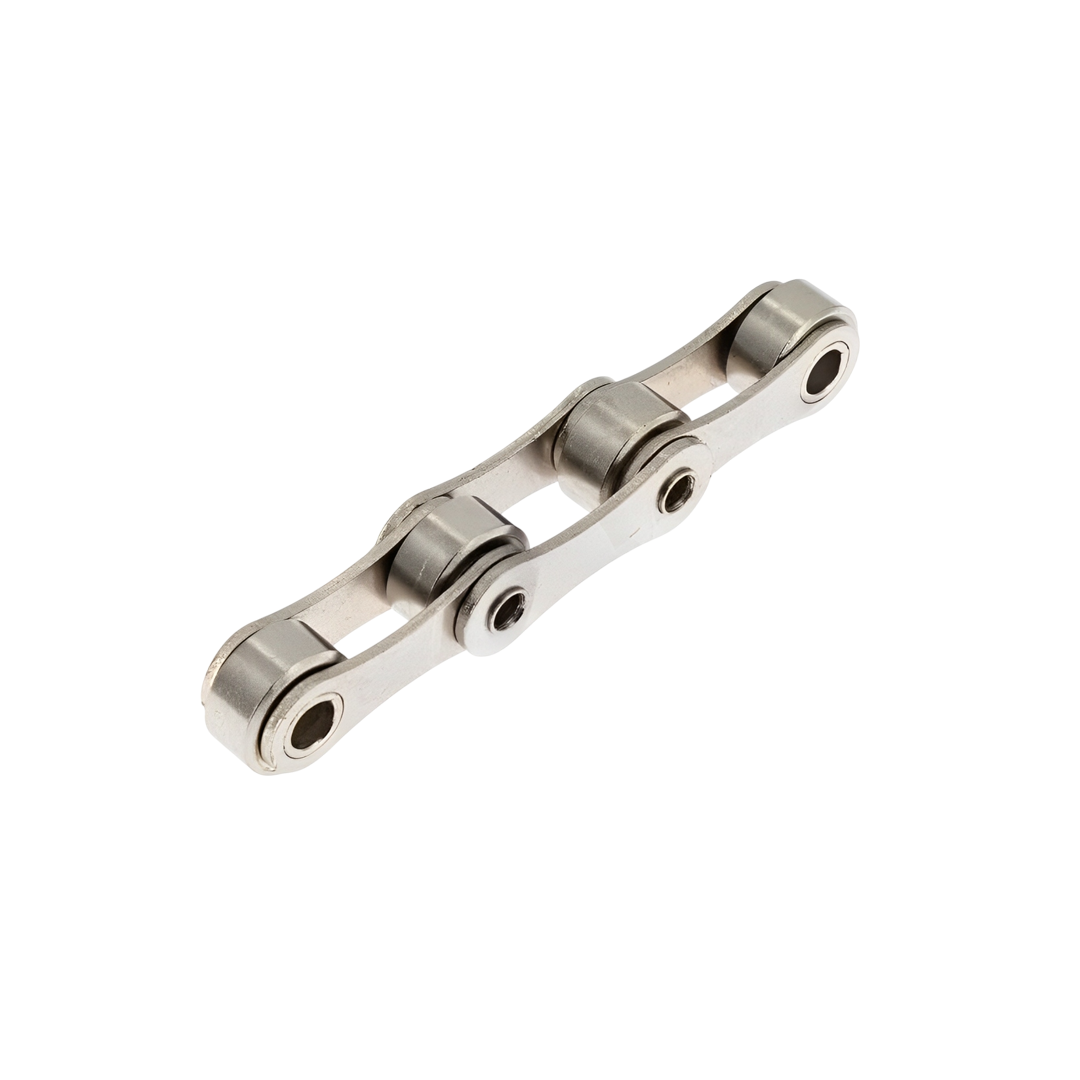

โซ่ TYC Metric Pitch 02050HP ขนาด 50.00 x 11.50 มม.
โซ่ TYC Metric Pitch 02050HP ขนาด 50.00 x 11.50 มม.
TYC
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่ TYC Metric Pitch 02050HP ขนาด 50.00 x 11.50 มม.
โซ่ TYC ถือเป็นหนึ่งในแบรนด์ชั้นนำของโซ่อุตสาหกรรมที่ได้รับความไว้วางใจอย่างกว้างขวางในตลาดทั้งในประเทศและต่างประเทศ ด้วยประสบการณ์และเทคโนโลยีการผลิตที่ทันสมัย โซ่ TYC จึงตอบสนองความต้องการในงานอุตสาหกรรมหลากหลายประเภทได้อย่างมีประสิทธิภาพสูงสุด ผลิตภัณฑ์โซ่ TYC มีความแข็งแรงทนทาน มาพร้อมกับวัสดุคุณภาพดีที่ผ่านการคัดสรรอย่างพิถีพิถัน เพื่อให้สามารถรับแรงบิดและแรงดึงในระดับสูงได้อย่างปลอดภัย นอกจากนี้โซ่ TYC ยังมีความทนทานต่อการสึกหรอและการกัดกร่อนในสภาพแวดล้อมที่หลากหลาย ไม่ว่าจะเป็นงานในโรงงานอุตสาหกรรมหนัก งานเกษตรกรรม หรือแม้กระทั่งงานในระบบขนส่ง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติของ TYC Metric Pitch Chain
- โซ่แบบ Metric Pitch: ใช้มาตรฐานหน่วยวัดเป็นมิลลิเมตร (มม.) แทนนิ้ว เหมาะกับระบบเครื่องจักรที่ออกแบบตามมาตรฐานยุโรปหรือเอเชีย
- ความแม่นยำในการผลิตสูง: ด้วยกระบวนการผลิตที่มีมาตรฐาน ทำให้ได้โซ่ที่มีระยะ Pitch คงที่และความสม่ำเสมอในการเคลื่อนที่
- วัสดุคุณภาพสูง: ผลิตจากเหล็กกล้าชุบแข็ง เพื่อความทนทานต่อแรงดึง แรงสั่นสะเทือน และการสึกหรอ
- รองรับงานหลากหลาย: มีให้เลือกหลายขนาด ตามความต้องการใช้งานทั้งด้านแรงบิด ความเร็ว หรือระยะการเคลื่อนที่
การติดตั้ง
- เลือกเฟืองให้ตรงกับ Pitch: ต้องใช้เฟืองที่มีระยะฟันตรงกับขนาด Pitch มาตรฐานเมตริก เช่น 12.7 มม., 15.875 มม., 25.4 มม. เป็นต้น
- ตั้งระยะหย่อนที่เหมาะสม: โซ่ควรมีระยะหย่อนเล็กน้อยเพื่อรองรับแรงดึงเมื่อใช้งาน
- การจัดแนว (Alignment): ควรติดตั้งให้โซ่อยู่ในแนวตรงกับเฟืองทั้งสองด้านเพื่อหลีกเลี่ยงการเบี่ยงหรือการสึกหรอผิดปกติ
- ระบบหล่อลื่น: เพื่อยืดอายุการใช้งาน ควรมีการหล่อลื่นเป็นประจำ โดยเฉพาะในงานที่ใช้งานต่อเนื่องหรือในสภาพแวดล้อมที่มีฝุ่นหรือความชื้น
การใช้งาน
- เครื่องจักรทั่วไปในโรงงาน: เช่น เครื่องบรรจุภัณฑ์ เครื่องจักรกลการเกษตร เครื่องตัด เครื่องพิมพ์ ฯลฯ
- ระบบลำเลียงขนาดเล็กถึงกลาง: ใช้ใน Conveyor หรือ Transfer Line ที่ต้องการความแม่นยำในการเคลื่อนที่
- ระบบส่งกำลังในอุตสาหกรรม: เช่น ระบบเฟืองขับในสายการผลิตที่มีการหมุนต่อเนื่อง
- งาน OEM ที่ใช้มาตรฐานยุโรป: เช่น เครื่องจักรที่นำเข้าจากญี่ปุ่น เกาหลี เยอรมนี หรือไต้หวัน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Chain No. | 02050HP |
| Pitch x Width (นิ้ว) | 50.00 x 11.50 |
| Roller (D1, มม.) | 25 |
| Hollow Pin (C, มม.) | 12.85 |
| Hollow Pin (B, มม.) | 13.55 |
| Hollow Pin ID (มม.) | 5.99 |
| Hollow Pin D2 (มม.) | 8.41 |
| Link T (มม.) | 2.5 |
| Link H (มม.) | 16.8 |
| Link F1/F2 (มม.) | 21.0 |
| ความแข็งแรงแรงดึง (kgf) | 3,200 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| มาตรฐาน | ISO 606, DIN 8187 (มาตรฐานยุโรป) |
| พิทช์ (Pitch) | 8 mm (04B), 9.525 mm (06B), 12.7 mm (08B), 15.875 mm (10B), 19.05 mm (12B), 25.4 mm (16B) |
| ประเภทโซ่ | - Single Strand (โซ่แถวเดียว)- Double Strand (โซ่สองแถว)- Triple Strand (โซ่สามแถว) |
| วัสดุ | เหล็กกล้าคาร์บอน, เหล็กชุบแข็ง, สแตนเลส (SUS304) |
| โครงสร้าง | - Solid Bush & Solid Roller- Pre-lubricated หรือ Dry Type (ตามรุ่น) |
| ค่ากำลังดึงสูงสุด | - โซ่ 08B-1 ≈ 1,780 kgf- โซ่ 12B-1 ≈ 3,200 kgf (ขึ้นอยู่กับขนาดและวัสดุ) |
| ระยะห่างภายใน (Inner Width) | เช่น 5.72 mm (06B), 7.75 mm (08B), 9.65 mm (10B), 11.68 mm (12B) |
| เส้นผ่านศูนย์กลางลูกกลิ้ง | เช่น 5.72 mm, 8.51 mm, 10.16 mm ตามขนาด |
