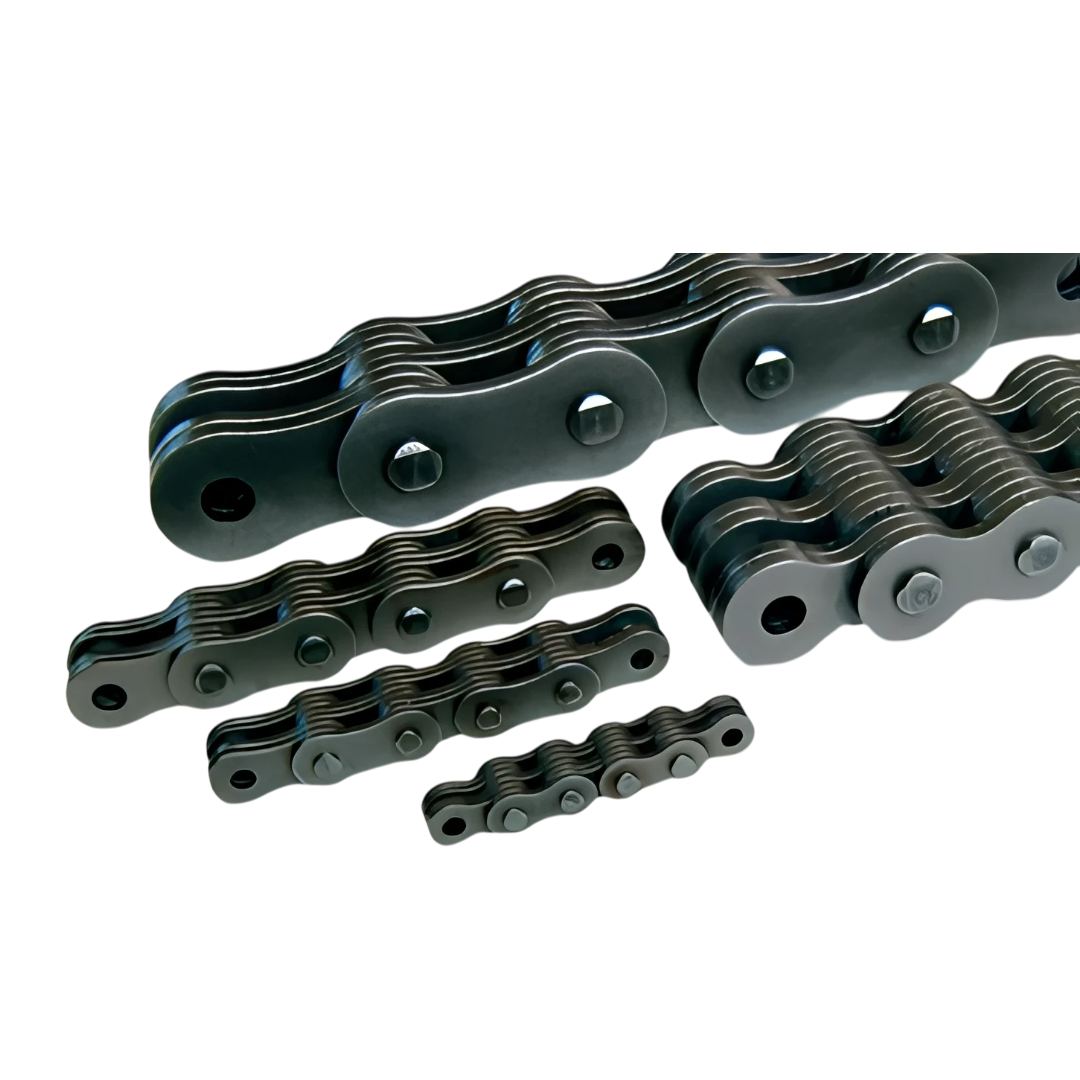

โซ่ TYC Leaf chains LL Series LL321010U ขนาด 50.8 มม.
โซ่ TYC Leaf chains LL Series LL321010U ขนาด 50.8 มม.
TYC
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่ TYC Leaf chains LL Series LL321010U ขนาด 50.8 มม.
โซ่ TYC ถือเป็นหนึ่งในแบรนด์ชั้นนำของโซ่อุตสาหกรรมที่ได้รับความไว้วางใจอย่างกว้างขวางในตลาดทั้งในประเทศและต่างประเทศ ด้วยประสบการณ์และเทคโนโลยีการผลิตที่ทันสมัย โซ่ TYC จึงตอบสนองความต้องการในงานอุตสาหกรรมหลากหลายประเภทได้อย่างมีประสิทธิภาพสูงสุด ผลิตภัณฑ์โซ่ TYC มีความแข็งแรงทนทาน มาพร้อมกับวัสดุคุณภาพดีที่ผ่านการคัดสรรอย่างพิถีพิถัน เพื่อให้สามารถรับแรงบิดและแรงดึงในระดับสูงได้อย่างปลอดภัย นอกจากนี้โซ่ TYC ยังมีความทนทานต่อการสึกหรอและการกัดกร่อนในสภาพแวดล้อมที่หลากหลาย ไม่ว่าจะเป็นงานในโรงงานอุตสาหกรรมหนัก งานเกษตรกรรม หรือแม้กระทั่งงานในระบบขนส่ง
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- โครงสร้างแบบ Leaf (ใบคู่/ใบเดี่ยว) ใช้เพลทที่มีความแข็งแรงสูงและหมุดเพลาลิงก์เพื่อรองรับแรงดึงและแรงกระแทก
- ทนต่อแรงดึงสูง ด้วยวัสดุคุณภาพสูงและกระบวนการชุบแข็งพิเศษ (Heat Treated)
- รองรับโหลดแบบ Static และ Dynamic ได้ดี
- มีขนาดหลากหลาย เช่น LL0622, LL0822, LL1222, LL1644 ฯลฯ ตามความเหมาะสมของการใช้งาน
- เหมาะสำหรับพื้นที่แคบ ที่ไม่สามารถใช้โซ่โรลเลอร์ได้
- อายุการใช้งานยาวนาน เมื่อใช้งานและบำรุงรักษาอย่างเหมาะสม
การติดตั้ง
- ตรวจสอบแนวระนาบของโซ่ ให้ตรงกันทั้งสองด้าน เพื่อลดการสึกหรอ
- ใช้ Sprocket หรือ Pin ที่ได้มาตรฐาน เพื่อให้เข้ากับขนาดและรูปแบบของโซ่ LL
- ปรับตั้งความตึงของโซ่อย่างเหมาะสม โดยไม่ให้หย่อนหรือแน่นจนเกินไป
- ใช้จาระบีหรือสารหล่อลื่นคุณภาพสูง เพื่อลดแรงเสียดทาน และป้องกันสนิม
- ควรติดตั้งโดยผู้ชำนาญ หรืออิงตามคู่มือของ TYC เพื่อประสิทธิภาพสูงสุด
การใช้งาน
- TYC Leaf Chains LL Series นิยมใช้งานในระบบยกและอุตสาหกรรมหนัก
- ระบบลิฟต์และรอกยกของ (Hoist & Elevator Systems)
- เครื่องจักรแม่พิมพ์ฉีดพลาสติก (Injection Molding Machines)
- รถฟอร์คลิฟต์ (Forklift Masts)
- อุปกรณ์ยกของอุตสาหกรรมทั่วไป
- ระบบการเคลื่อนที่แนวตั้ง (Vertical Motion Systems)
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Chain No. | LL321010U |
| Pitch (นิ้ว) | 2 |
| Pitch (มม.) | 50.8 |
| Lacing | 10X10 |
| Pin C (มม.) | - |
| Pin B (มม.) | 69.25 |
| Pin D (มม.) | 17.81 |
| Link S (มม.) | 17.83 |
| Link T (มม.) | 6.45 |
| Link H (มม.) | 50.30 |
| Link F (มม.) | 130.9 |
| ความแข็งแรงแรงดึง (kgf) | 144,000 |
| น้ำหนัก (kg/m) | 29.62 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทโซ่ | Leaf Chain – ซีรีส์ LL (มาตรฐาน ANSI B29.8M) |
| รูปแบบแผ่นใบ (Link Plate) | แบนตรง ไม่มีลูกกลิ้ง เหมาะสำหรับรับแรงดึงโดยตรง |
| โครงสร้างโซ่ | ประกอบด้วยแผ่นใบ (Link Plates) และหมุด (Pins) ไม่มีลูกกลิ้ง |
| การจัดเรียงแผ่นใบ | แบบ L×L (เช่น LL246 = 2 แผ่นใน และ 2 แผ่นนอก ต่อข้อ) |
| วัสดุ | เหล็กกล้า (High-Grade Carbon Steel) หรือเหล็กอัลลอย (สำหรับรุ่นพิเศษ) |
| การชุบแข็ง | ชิ้นส่วนสำคัญผ่านกระบวนการชุบแข็งเพื่อเพิ่มความแข็งแรงและทนต่อการสึกหรอ |
| พิกัดโหลดแรงดึงสูงสุด (Ultimate Tensile Strength) | ตั้งแต่ ~15.7 kN (สำหรับรุ่นเล็ก เช่น LL2044) จนถึง >200 kN (สำหรับรุ่นใหญ่ เช่น LL16888) |
| การใช้งานหลัก | - ระบบยกของในลิฟต์- รถยก (Forklift)- เครื่องจักรที่ต้องการแรงดึงสูง- เครน หรือรอกยก |
| คุณสมบัติเด่น | - รับแรงดึงสูงมาก- โครงสร้างกะทัดรัด- ไม่มีลูกกลิ้ง จึงไม่จำเป็นต้องมีเฟืองหรือสป็อกเก็ตในการส่งกำลัง |
