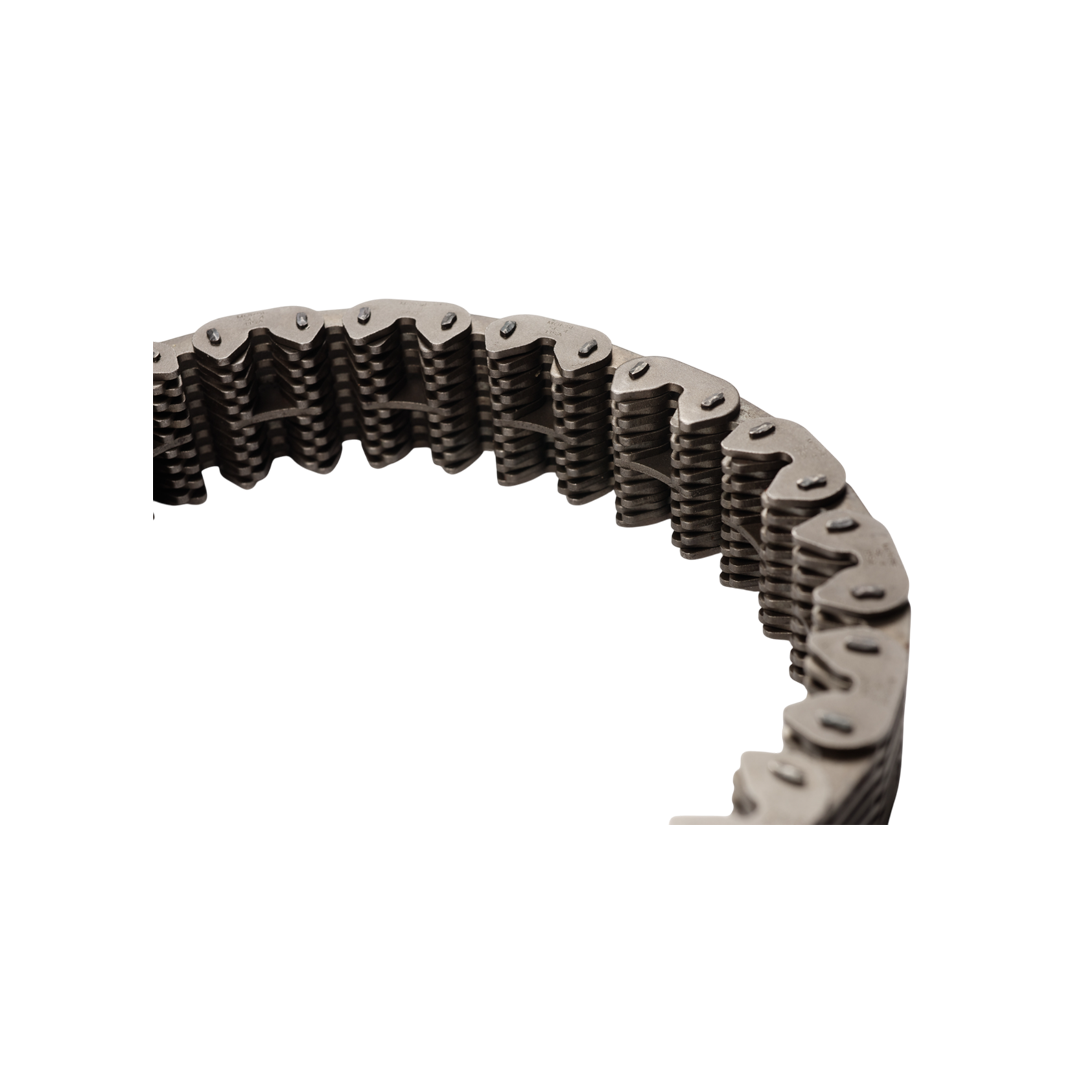

โซ่ TYC Inverted Tooth Conveyor Chain CS422 ขนาด 12.7 มม.
โซ่ TYC Inverted Tooth Conveyor Chain CS422 ขนาด 12.7 มม.
TYC
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่ TYC Inverted Tooth Conveyor Chain CS422 ขนาด 12.7 มม.
โซ่ TYC ถือเป็นหนึ่งในแบรนด์ชั้นนำของโซ่อุตสาหกรรมที่ได้รับความไว้วางใจอย่างกว้างขวางในตลาดทั้งในประเทศและต่างประเทศ ด้วยประสบการณ์และเทคโนโลยีการผลิตที่ทันสมัย โซ่ TYC จึงตอบสนองความต้องการในงานอุตสาหกรรมหลากหลายประเภทได้อย่างมีประสิทธิภาพสูงสุด ผลิตภัณฑ์โซ่ TYC มีความแข็งแรงทนทาน มาพร้อมกับวัสดุคุณภาพดีที่ผ่านการคัดสรรอย่างพิถีพิถัน เพื่อให้สามารถรับแรงบิดและแรงดึงในระดับสูงได้อย่างปลอดภัย นอกจากนี้โซ่ TYC ยังมีความทนทานต่อการสึกหรอและการกัดกร่อนในสภาพแวดล้อมที่หลากหลาย ไม่ว่าจะเป็นงานในโรงงานอุตสาหกรรมหนัก งานเกษตรกรรม หรือแม้กระทั่งงานในระบบขนส่ง
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- ฟันโซ่แบบ Inverted Tooth
- รูปแบบฟันโซ่ที่หันกลับหัว ช่วยเพิ่มการจับวัสดุและลดการลื่นไถล
- วัสดุเหล็กกล้าคุณภาพสูง
- ผ่านกระบวนการอบชุบความร้อนเพื่อเพิ่มความแข็งแรงและทนทานต่อการสึกหรอ
- ออกแบบเพื่อรองรับแรงดึงและแรงกระแทกสูง
- เหมาะสำหรับงานลำเลียงวัสดุที่มีน้ำหนักและขนาดหลากหลาย
- ทนต่อการสึกหรอและสภาพแวดล้อมที่มีฝุ่นหรือสารเคมีเจือจาง
- ช่วยยืดอายุการใช้งานในงานอุตสาหกรรมต่าง ๆ
- สามารถติดตั้ง Attachment เพื่อเพิ่มฟังก์ชันลำเลียงเฉพาะทาง
การติดตั้ง
- ใช้ร่วมกับ Sprocket แบบฟันกลับหัว (Inverted Tooth Sprocket) ที่เข้ากันได้
- ปรับตั้งความตึงโซ่ให้อยู่ในระดับที่เหมาะสม เพื่อป้องกันโซ่หลุดหรือสึกหรอเร็ว
- ตรวจสอบแนวโซ่และแนวเฟืองให้อยู่ในแนวเดียวกันเพื่อความลื่นไหลในการทำงาน
- ควรมีระบบหล่อลื่นสม่ำเสมอ โดยเฉพาะในสภาพแวดล้อมที่มีฝุ่นหรือความชื้น
- ตรวจสอบสภาพโซ่และอุปกรณ์ติดตั้งอย่างสม่ำเสมอ
การใช้งาน
- ระบบลำเลียงวัสดุที่ต้องการความแม่นยำสูง เช่น งานแปรรูปอาหารและเครื่องดื่ม
- งานลำเลียงวัสดุขนาดเล็กถึงขนาดกลางที่มีโอกาสลื่นไถลสูง
- สายพานลำเลียงที่ต้องการลดการสึกหรอจากการเลื่อนไถลของวัสดุ
- ระบบลำเลียงในโรงงานเคมีและอุตสาหกรรมที่มีฝุ่นเยอะ
- งานลำเลียงวัสดุในอุตสาหกรรมบรรจุภัณฑ์
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Chain No. | CS422 |
| Pitch P (นิ้ว) | 45689 |
| Pitch P (มม.) | 12.7 |
| Nominal Width (นิ้ว) | 5-1/2 |
| Nominal Width (มม.) | 140 |
| Height Above Pitch Line h (มม.) | 5.32 |
| Height H (มม.) | 12.6 |
| Width Over Links W (มม.) | 135 |
| Rivet Pin Length L (มม.) | 139 |
| Spacer Type Avg. Ulti. Tensile Strength kgf | 8250 |
| Spacer Type Approx. Weight kg / m | 5.2 |
| All-link Type Avg. Ulti. Tensile Strength kgf | 17000 |
| All-link Type Approx. Weight kg / m | 7.7 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทโซ่ | Inverted Tooth Conveyor Chain (โซ่ลำเลียงฟันกลับหัว) |
| โครงสร้างโซ่ | โซ่ลูกกลิ้งที่มีฟันโซ่รูปทรงกลับหัว (Inverted Tooth) ช่วยจับเฟืองได้แน่นหนา |
| วัสดุ | เหล็กกล้าคาร์บอน / เหล็กอัลลอยด์ ผ่านการชุบแข็ง |
| Pitch (ระยะห่างข้อโซ่) | ขนาดมาตรฐาน เช่น 1", 1.5", 2" (ขึ้นกับรุ่น) |
| ฟันโซ่ (Tooth Profile) | ฟันรูปทรงกลับหัว มีมุมและรูปทรงพิเศษเพื่อจับเฟืองแน่น |
| ความสามารถรับแรงดึง | ขึ้นอยู่กับขนาดโซ่ ตั้งแต่ 10 kN ถึง 80 kN |
| การใช้งานหลัก | - ระบบลำเลียงที่ต้องการความแม่นยำสูง- อุตสาหกรรมอิเล็กทรอนิกส์- อุตสาหกรรมอาหารและยา- งานระบบสายพานลำเลียงแบบพิเศษ |
| ข้อดี | - ลดการลื่นไถลของโซ่บนเฟือง- การส่งกำลังราบรื่น- เหมาะกับงานที่ต้องการตำแหน่งแน่นอน- อายุการใช้งานยาวนาน |
| มาตรฐาน | ANSI / DIN / TYC Standard (แล้วแต่รุ่น) |
