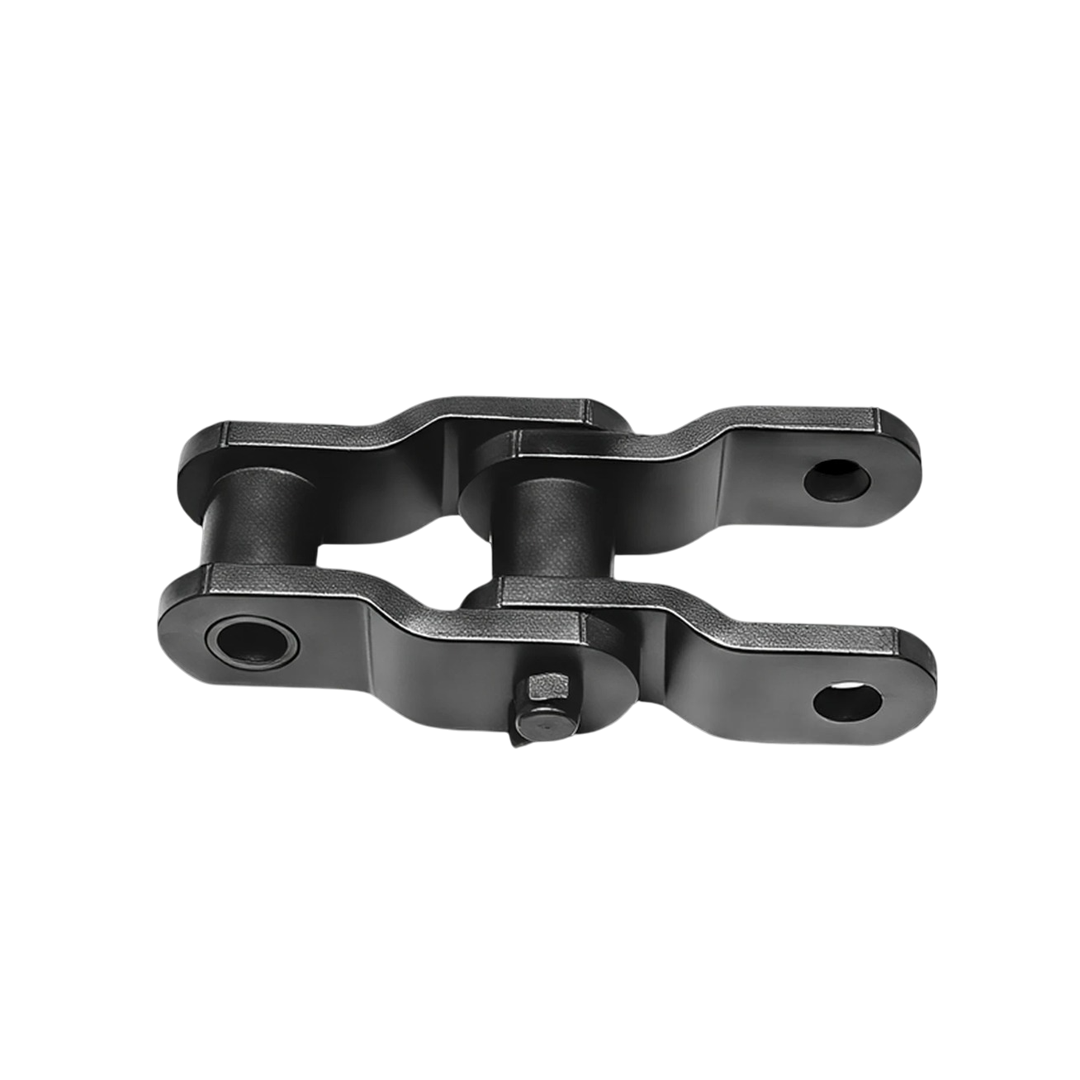

โซ่ TYC Engineering Chain Drive Chain D3011 ขนาด 77.90 x 38.10 มม.
โซ่ TYC Engineering Chain Drive Chain D3011 ขนาด 77.90 x 38.10 มม.
TYC
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่ TYC Engineering Chain Drive Chain D3011 ขนาด 77.90 x 38.10 มม.
โซ่ TYC ถือเป็นหนึ่งในแบรนด์ชั้นนำของโซ่อุตสาหกรรมที่ได้รับความไว้วางใจอย่างกว้างขวางในตลาดทั้งในประเทศและต่างประเทศ ด้วยประสบการณ์และเทคโนโลยีการผลิตที่ทันสมัย โซ่ TYC จึงตอบสนองความต้องการในงานอุตสาหกรรมหลากหลายประเภทได้อย่างมีประสิทธิภาพสูงสุด ผลิตภัณฑ์โซ่ TYC มีความแข็งแรงทนทาน มาพร้อมกับวัสดุคุณภาพดีที่ผ่านการคัดสรรอย่างพิถีพิถัน เพื่อให้สามารถรับแรงบิดและแรงดึงในระดับสูงได้อย่างปลอดภัย นอกจากนี้โซ่ TYC ยังมีความทนทานต่อการสึกหรอและการกัดกร่อนในสภาพแวดล้อมที่หลากหลาย ไม่ว่าจะเป็นงานในโรงงานอุตสาหกรรมหนัก งานเกษตรกรรม หรือแม้กระทั่งงานในระบบขนส่ง
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- โครงสร้างแข็งแรงสำหรับส่งกำลังโดยเฉพาะ
- ผลิตจากเหล็กกล้าคุณภาพสูง พร้อมผ่านการชุบแข็ง (Heat Treated) เพื่อเพิ่มความทนทาน
- ทนแรงดึงสูง (High Tensile Strength)
- รองรับแรงโหลดได้ดี เหมาะกับการใช้งานที่มีแรงบิดสูง
- สามารถใช้งานต่อเนื่องระยะยาว
- ออกแบบมาให้มีอายุการใช้งานยาวนาน แม้ในสภาวะการทำงานหนัก
- ขนาดโซ่หลากหลาย
- รองรับการใช้งานตั้งแต่เครื่องจักรเบาจนถึงระบบอุตสาหกรรมขนาดใหญ่
- อัตราการยืดตัวต่ำ (Low Elongation)
- ลดความถี่ในการปรับความตึงโซ่
การติดตั้ง
- ใช้ Sprocket ที่มีจำนวนฟันและขนาด Pitch ตรงกับโซ่
- ปรับตั้งแนวศูนย์กลางของเพลาต้นกำลังและเพลาปลายให้ตรงกัน
- ระยะความตึงต้องพอดี ไม่หย่อนหรือแน่นเกินไป
- แนะนำให้ติดตั้งตัวกันโซ่หลุด (Chain Guide/Guard) เพื่อความปลอดภัย
- ใช้สารหล่อลื่นอย่างสม่ำเสมอเพื่อลดแรงเสียดทานและการสึกหรอ
การใช้งาน
- ระบบส่งกำลังในเครื่องจักรอุตสาหกรรม
- เครื่องจักรกลการเกษตร
- สายพานลำเลียงแบบขับเคลื่อน
- เครื่องจักรในอุตสาหกรรมเหล็ก/เหมือง
- ระบบเครื่องกลทั่วไปที่ต้องใช้โซ่ส่งกำลังแทนสายพาน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Chain No. | D3011 |
| Pitch x Width (นิ้ว) | 3.067 x 1.50 |
| Pitch x Width (มม.) | 77.90 x 38.10 |
| Roller (D1, มม.) | 41.28 |
| Pin C (มม.) | 45.3 |
| Pin B (มม.) | 48.25 |
| Pin D2 (มม.) | 19.05 |
| Link T1 (มม.) | 9.5 |
| Link T2 (มม.) | - |
| Link F2 (มม.) | 57.15 |
| ความแข็งแรงแรงดึง (kgf) | 49,940 |
| น้ำหนัก (kg/m) | 19.65 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทโซ่ | Engineering Class Drive Chain (โซ่ส่งกำลังแบบงานหนัก) |
| มาตรฐาน | อิงตาม ANSI / ISO / TYC Standard (Engineering Class) |
| โครงสร้าง | แผ่นใบขนาดใหญ่ พินขนาดใหญ่ ลูกกลิ้งแบบแข็งแรง (หรือไม่มีลูกกลิ้งในบางรุ่น) |
| Pitch (ระยะห่างข้อโซ่) | ตั้งแต่ 2” จนถึง 12” หรือมากกว่า ขึ้นกับรุ่น |
| วัสดุ | เหล็กกล้าคาร์บอนชุบแข็ง / เหล็กอัลลอยคุณภาพสูง |
| กระบวนการชุบแข็ง (Heat Treatment) | ชิ้นส่วนสำคัญ เช่น พิน, ลูกกลิ้ง, แผ่นใบ ผ่านการอบชุบแข็งเพื่อเพิ่มความทนทาน |
| ประเภทลูกกลิ้ง | มีทั้งแบบ Solid Roller, Bushed Type (ไม่มีลูกกลิ้ง), หรือแบบ Heat-Treated Cast Roller |
| ความสามารถในการรับแรงดึง (Ultimate Tensile Strength) | ตั้งแต่ ~100 kN จนถึง >500 kN ขึ้นกับรุ่น |
| การใช้งานหลัก | - ระบบส่งกำลังของสายพานลำเลียง- เครื่องจักรงานเหมือง- โรงหลอมเหล็ก- เครื่องบด, เครื่องคั้น, โรงงานปูนซีเมนต์ |
| คุณสมบัติเด่น | - รับแรงดึงและแรงกระแทกสูง- ทำงานต่อเนื่องได้นาน- เหมาะกับสภาพแวดล้อมรุนแรง (ฝุ่น, ความร้อน, น้ำมัน) |
