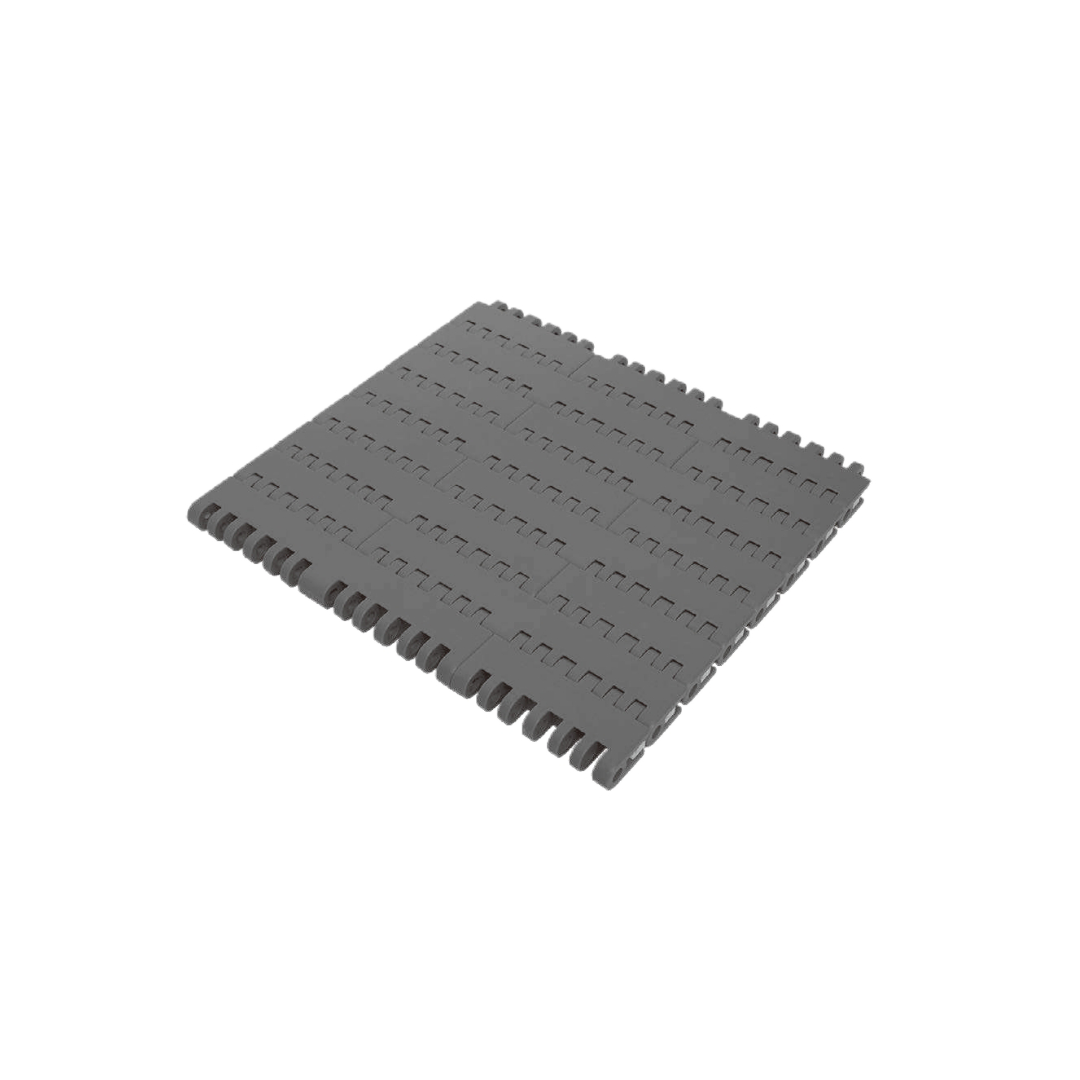

โซ่พลาสติก TSUBAKI Plastic Modular Chain WT2505-K WT2505-K09-ALF

โซ่พลาสติก TSUBAKI Plastic Modular Chain WT2505-K WT2505-K09-ALF

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TSUBAKI

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
3,936.00 ฿
3,936.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด โซ่พลาสติก TSUBAKI Plastic Modular Chain WT2505-K WT2505-K09-ALF

TSUBAKI Plastic Modular Chain WT2505-K เป็นโซลูชั่นที่ยอดเยี่ยมสำหรับอุตสาหกรรมที่ต้องการ ระบบลำเลียงพลาสติก ที่มีหน้ากว้างสำหรับการจัดการวัสดุจำนวนมาก และยังมีความแข็งแรงทนทานเป็นพิเศษ พร้อมทั้งสามารถทำงานร่วมกับโซ่ TOD เพื่อการถ่ายโอนผลิตภัณฑ์ที่ราบรื่น หากคุณกำลังมองหา โซ่โมดูล่าพลาสติก คุณภาพสูงที่แข็งแรง ทนทาน และมีประสิทธิภาพในการจัดการวัสดุจำนวนมาก TSUBAKI WT2505-K คือคำตอบ

คุณสมบัติ

โซ่พลาสติก TSUBAKI Plastic Modular Chain WT2505-K: หน้ากว้างพิเศษ แข็งแรงทนทาน ลำเลียงจำนวนมาก ถ่ายโอนราบรื่น

TSUBAKI Plastic Modular Chain รุ่น WT2505-K เป็นโซ่ลำเลียงพลาสติกที่ออกแบบมาสำหรับการจัดการวัสดุจำนวนมาก (Mass Handling) ด้วยโครงสร้างหน้ากว้างที่เกิดจากการผสมผสานระหว่างโมดูลกว้างและโมดูลแคบในการจัดเรียงแบบก่ออิฐ (Brick-Layered Array) เช่นเดียวกับรุ่นอื่นๆ ในกลุ่มนี้ แต่ได้รับการ ปรับปรุงความแข็งแรงของโซ่ ให้ดียิ่งขึ้นด้วยการเพิ่มจำนวนบานพับและข้อต่อโมดูลที่หนาขึ้น นอกจากนี้ ยังสามารถใช้งานร่วมกับโซ่ TOD เพื่อการถ่ายโอนผลิตภัณฑ์ที่ราบรื่น และมีน้ำหนักเบา จัดการง่าย

คุณสมบัติเด่นของ TSUBAKI Plastic Modular Chain WT2505-K:

  • การจัดการวัสดุจำนวนมาก (Mass Handling): โครงสร้าง หน้ากว้างพิเศษ จากการรวมกันของ โมดูลกว้าง และ โมดูลแคบ ในการจัดเรียงแบบ ก่ออิฐ (Brick-Layered Array) ช่วยให้สามารถลำเลียง วัสดุจำนวนมาก ได้อย่างมั่นคงและมีประสิทธิภาพ เหมาะสำหรับอุตสาหกรรมที่มีปริมาณการผลิตสูง
  • ปรับปรุงความแข็งแรงของโซ่: ความแข็งแรงของโซ่ได้รับการปรับปรุง ให้ดียิ่งขึ้นด้วยการ เพิ่มจำนวนบานพับ และ ข้อต่อโมดูลที่หนาขึ้น ทำให้โซ่มีความทนทานต่อแรงดึงและแรงกระแทกมากขึ้น เหมาะสำหรับการใช้งานที่ต้องการความแข็งแรงเป็นพิเศษ
  • ใช้งานร่วมกับโซ่ TOD โดยไม่ต้องใช้ Dead Plate: เมื่อใช้งานร่วมกับ โซ่ TSUBAKI TOD (Top Overall Drive Chain) ทำให้ ไม่จำเป็นต้องใช้แผ่นรองตาย (Dead Plate) ในการถ่ายโอนผลิตภัณฑ์ระหว่างสายพานลำเลียง ช่วยลดช่องว่างและทำให้การถ่ายโอนผลิตภัณฑ์เป็นไปอย่างราบรื่น โดยมี ผลิตภัณฑ์ตกค้างน้อยลง เพิ่มประสิทธิภาพใน ระบบลำเลียง และลดการสูญเสีย
  • น้ำหนักเบาและง่ายต่อการจัดการ: ผลิตจาก พลาสติกทั้งหมด (All Plastic-Made Chain) ทำให้ โซ่ลำเลียง WT2505-K มี น้ำหนักเบา และ ง่ายต่อการจัดการ ในการติดตั้ง บำรุงรักษา และทำความสะอาด ช่วยลดภาระในการทำงานและประหยัดเวลา

ประโยชน์ที่ได้รับจากการใช้ TSUBAKI Plastic Modular Chain WT2505-K:

  • ประสิทธิภาพในการจัดการวัสดุจำนวนมาก: รองรับการผลิตที่มีปริมาณสูง
  • ความแข็งแรงและความทนทานที่เพิ่มขึ้น: เหมาะสำหรับงานหนักและต้องการความทนทานเป็นพิเศษ
  • การถ่ายโอนผลิตภัณฑ์ที่ราบรื่นเมื่อใช้ร่วมกับโซ่ TOD: ลดผลิตภัณฑ์ตกค้างและเพิ่มประสิทธิภาพ
  • น้ำหนักเบาและการจัดการที่ง่าย: สะดวกในการติดตั้งและบำรุงรักษา
  • ความทนทานและอายุการใช้งานยาวนาน: ตามมาตรฐานผลิตภัณฑ์ TSUBAKI

Standard Chain

Material Standard Low friction/Wear resistant Advanced low friction/Wear resistant Low friction
Material mark - / B / BL LFW / LFG / LFB ALF NLF / WR
Link color Gray / Blue / Sky blue White / Green / Brown Light blue Dark gray / Dark green
Max. allowable load kN/m {kgf/m} 29.4{3000} 29.4{3000} 29.4{3000} 29.4{3000}
Chain mass kg/m2 12.6 12.6 12.6 12.6
Max. allowable speed m/min (With lube) 50 50 50 50
Max. allowable speed m/min (No lube) 50 50 50 50
Operating temperature range °C 0 to 80 0 to (65)80 0 to 80 0 to (65)80 / 0 to 80
Pin material Polypropylene Polypropylene Polypropylene Polypropylene
Slide plug material Polypropylene Polypropylene Polypropylene Polypropylene
Slide plug color Blue Blue Blue Blue
Available △ / △ / △ △ / ○ / △ ○ △ / △

High-Function Chain

Material Low friction/ Wear resistant Electroconductive Antibacterial/Mold resistant Electrostatic preventive Middle friction Ultraviolet resistant
Material mark HG E MWS SE MF UVR
Link color Navy blue Black Cream Gray Yellow Light gray
Max. allowable load kN/m {kgf/m} 29.4{3000} 20.6{2100} 29.4{3000} 29.4{3000} 21.8{2224} 29.4{3000}
Chain mass 12.6 12.6 12.6 12.6 12.6 12.6
Max. allowable speed m/min (With lube) 50 50 50 50 - 50
Max. allowable speed m/min (No lube) 50 50 50 50 50 50
Operating temperature range °C 0 to (65)80 0 to 80 0 to (65)80 0 to 80 0 to 80 0 to 80
Pin material Polypropylene Polypropylene Polypropylene Polypropylene Polypropylene Polypropylene
Slide plug materia Polypropylene Polypropylene Polypropylene Polypropylene Polypropylene Polypropylene
Slide plug color Blue Blue Blue Blue Blue Blue
Available △ △ △ △ △ △

หมายเหตุ

  • 1. “〇“: ผลิตภัณฑ์สั่งทำ “△“: ผลิตภัณฑ์สั่งทำ (RFQ) ไม่สามารถใช้ได้กับวัสดุโซ่ชนิดอื่นที่ไม่ได้ระบุไว้ในตารางวัสดุโซ่ด้านบน
  • 2. โหลดสูงสุดที่อนุญาตคือค่าที่ระบุสำหรับอุณหภูมิปกติ (20°C) เมื่อโหลดถูกนำไปใช้ทั่วพื้นผิวของโซ่ในทิศทางตามความกว้างอย่างสม่ำเสมอค่าจะแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการใช้งาน (อุณหภูมิ ความเร็ว ฯลฯ) โปรดดูแผนภาพโหลดของโซ่ โหลดสูงสุดที่อนุญาตซึ่งแสดงในตารางวัสดุโซ่ด้านบน ระบุเป็นหน่วยความกว้างของโซ่ 1 ม. คำนวณโหลดสูงสุดที่อนุญาตของโซ่ที่จะตรวจสอบโดยคูณค่าสูงสุดต่อเมตรด้วยความกว้าง X
  • 3. อุณหภูมิการทำงานของ (ค่าในวงเล็บ) คือสำหรับสภาวะเปียกชื้น
  • 4. สีของลิงค์ของปลั๊กสไลด์เปลี่ยนจากสีเหลืองเป็นสีน้ำเงินตั้งแต่เดือนธันวาคม 2013
  • 5. จำนวนลิงค์ต่อหน่วย (ความกว้างของโซ่): 160 (K03 ถึง 18), 100 (K21 ถึง 27), 70 (K30 ถึง 36), 50 (K39 ถึง 48), 40 (มากกว่า K51)

Tsubaki Model Table

ความกว้างของโซ่ X โซ่ชนิด Advanced low friction/Wear resistant ALF
76.2 WT2505-K03-ALF
152.4 WT2505-K06-ALF
228.6 WT2505-K09-ALF
304.8 WT2505-K12-ALF
381 WT2505-K15-ALF
457.2 WT2505-K18-ALF
533.4 WT2505-K21-ALF
609.6 WT2505-K24-ALF
685.8 WT2505-K27-ALF
762 WT2505-K30-ALF
838.2 WT2505-K33-ALF
914.4 WT2505-K36-ALF
990.6 WT2505-K39-ALF
1066.8 WT2505-K42-ALF
1143 WT2505-K45-ALF
1219.2 WT2505-K48-ALF
1295.4 WT2505-K51-ALF
1371.6 WT2505-K54-ALF
1447.8 WT2505-K57-ALF
1524 WT2505-K60-ALF

หมายเหตุ

  • 1. ความกว้างมาตรฐานที่กำหนดคือการเพิ่มทีละ 3 นิ้ว (76.2 มม.) ความกว้างที่กำหนดเองหรือความกว้างที่กว้างกว่า 1,524 มม. ติดต่อตัวแทน Tsubaki สำหรับข้อมูลเพิ่มเติม
  • 2. ความกว้างของโซ่ X คือความกว้างที่กำหนดและความกว้างจริงของโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้ายคือประมาณ -0.3% (ที่อุณหภูมิแวดล้อม 20°C) ความกว้างจะขยายหรือหดตัวเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ อัตราส่วนของการขยายและหดตัวของโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้ายซึ่งจะได้รับผลกระทบจากอุณหภูมิแวดล้อมคือ 0.00012/°C ที่อุณหภูมิพื้นฐาน 20°C
