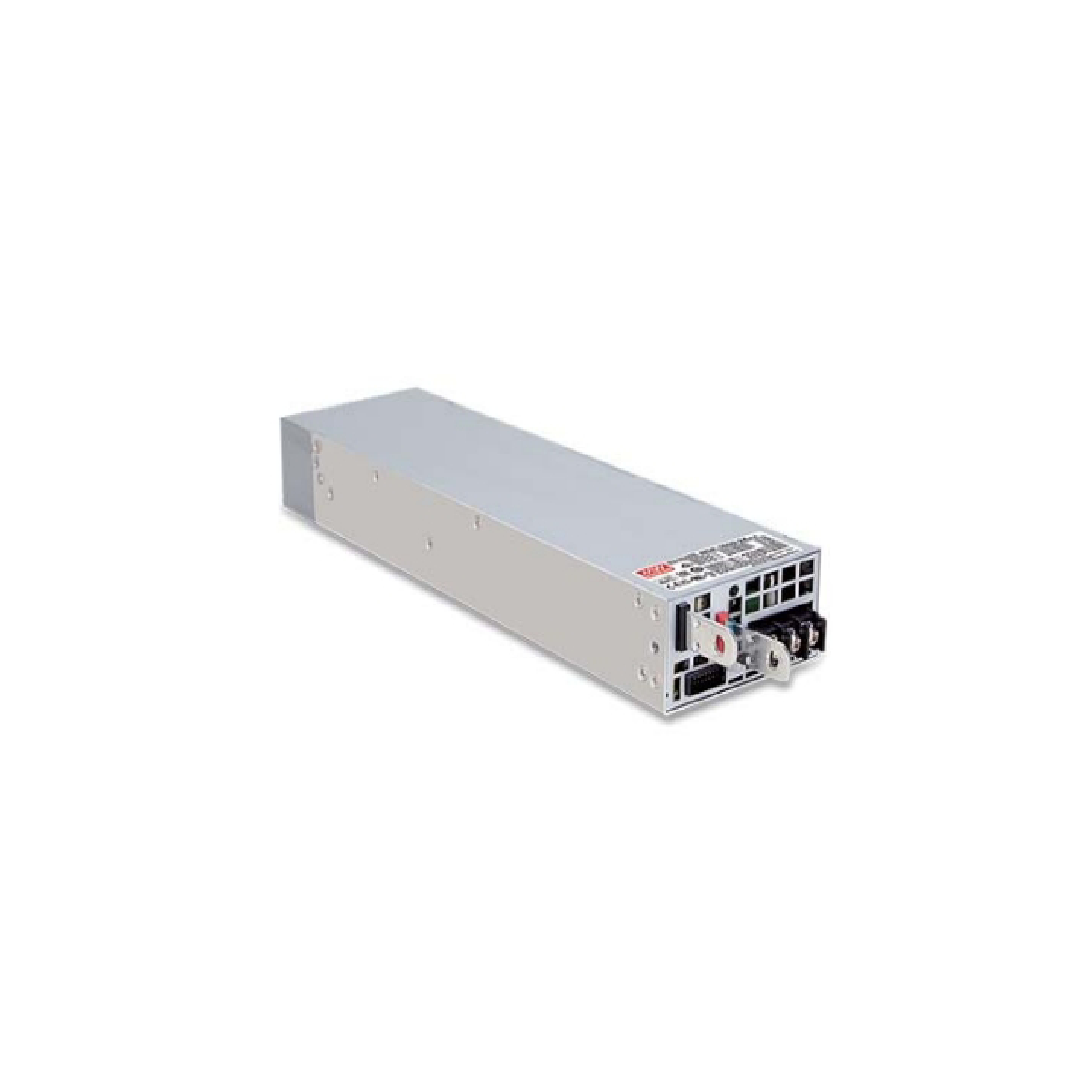

เพาว์เวอร์ซัพพลาย Mean Well 1600W Power Supply with Single Output NSP-1600-36

คุณสมบัติ

• อินพุต AC: ยูนิเวอร์แซล / เต็มช่วง
• ฟังก์ชัน PFC: มี PFC (Power Factor Correction) แบบแอคทีฟในตัว
• ประสิทธิภาพ: สูงถึง 92.5%
• การระบายความร้อน: บังคับด้วยอากาศเย็นลงโดยพัดลม DC ในตัว
• แรงดันไฟฟ้าขาออก: สามารถตั้งโปรแกรมได้
• การควบคุมและสัญญาณ: ระบบควบคุมระยะไกลแบบ ON-OFF, รีโมทเซนส์ในตัว, พลังงานเสริม (Auxiliary Power), สัญญาณ DC OK, สัญญาณเตือน OTP (Over Temperature Protection)
• ระบบควบคุมพัดลม: ระบบควบคุมความเร็วพัดลมอัจฉริยะในตัว
• การป้องกัน: วงจรสั้น / เกินกำลัง / แรงดันไฟฟ้าเกิน / อุณหภูมิเกิน
• การออกแบบ: อ้างอิงถึง SEMI F47 ที่ 200VAC

การประยุกต์ใช้งาน (Applications)

• อุปกรณ์ควบคุมโรงงานหรือระบบอัตโนมัติ
• เครื่องมือทดสอบและวัดผล
• เครื่องที่เกี่ยวข้องกับเลเซอร์
• สิ่งอำนวยความสะดวกสำหรับผู้สูงอายุ (Aging Facilities)
• การแพร่ภาพดิจิทัล (Digital Broadcasting)
• แหล่งจ่ายกระแสคงที่ (Constant Current Source)

NSP-1600 is a 1.6 แหล่งจ่ายไฟ AC/DC แบบเดี่ยวที่แนบมากับ KW ที่มีโปรไฟล์ต่ำ 1U และสูง ความหนาแน่นของพลังงานสูงถึง 25 Winch' ชุดนี้ดำเนินการสำหรับ 90-264แรงดันอินพุต VAC และนำเสนอโมเดล ด้วย DC เอาต์พุตส่วนใหญ่ต้องการจากอุตสาหกรรม เครื่องทำความร้อนทำให้แต่ละรุ่นเย็นลง พัดลมควบคุม. นอกจากนี้ NSP-1600 ยังให้ความยืดหยุ่นในการออกแบบที่กว้างขวางโดยติดตั้งฟังก์ชั่นต่างๆในตัว เช่น โปรแกรมเอาต์พุต การควบคุม ON-OFF ระยะไกล พลังงานเสริม ฯลฯ

หมายเหตุ

• พารามิเตอร์ทั้งหมดที่ไม่ได้กล่าวถึงเป็นพิเศษจะวัดที่อินพุต 230VAC, โหลดที่กำหนด และอุณหภูมิแวดล้อม 25°C
• Ripple & Noise จะวัดที่แบนด์วิดท์ 20MHz โดยใช้สายคู่บิด 12" ที่สิ้นสุดด้วยตัวเก็บประจุแบบขนาน 0.1µF & 47µF (แก้ไขจาก "O.1uf & 47uf capactor parallel" ให้เป็นหน่วยที่ถูกต้อง)
• ความอดทน: รวมถึงการตั้งค่าความอดทน, การควบคุมแรงดันไฟฟ้าตามสาย (Line Regulation) และการควบคุมแรงดันไฟฟ้าตามโหลด (Load Regulation)
• อาจจำเป็นต้องลดแรงดันไฟฟ้าภายใต้อินพุตต่ำ: โปรดตรวจสอบเส้นโค้งลดค่า (derating curve) สำหรับรายละเอียดเพิ่มเติม
• แหล่งจ่ายไฟถือเป็นส่วนประกอบ: ที่จะติดตั้งในอุปกรณ์ขั้นสุดท้าย การทดสอบ EMC ทั้งหมดดำเนินการโดยการติดตั้งอุปกรณ์บนแผ่นโลหะขนาด 720 มม. * 360 มม. ความหนา 1 มม. อุปกรณ์ขั้นสุดท้ายต้องได้รับการยืนยันอีกครั้งว่ายังคงตรงตามข้อกำหนดของ EMC สำหรับคำแนะนำเกี่ยวกับวิธีการทำการทดสอบ EMC เหล่านี้ โปรดดู "การทดสอบ EMI ของแหล่งจ่ายไฟส่วนประกอบ" (มีใน https://www.meanwell.com/Upload/PDF/EMI_statement_en.pdf) (แก้ไขจาก "อุปกรณ์จ่ายไฟมีช่องสำหรับติดตั้งอุปกรณ์เสริม การทดสอบอีเอ็มซีหมกมุ่นอยู่กับการไว้ทุกข์ให้กับยูเนท")
• อุณหภูมิแวดล้อมลดลง: 3.5°C/1000m สำหรับรุ่นไร้พัดลม และ 5°C/1000m สำหรับรุ่นพัดลม สำหรับการทำงานที่ระดับความสูงมากกว่า 2000 เมตร (6500 ฟุต)
