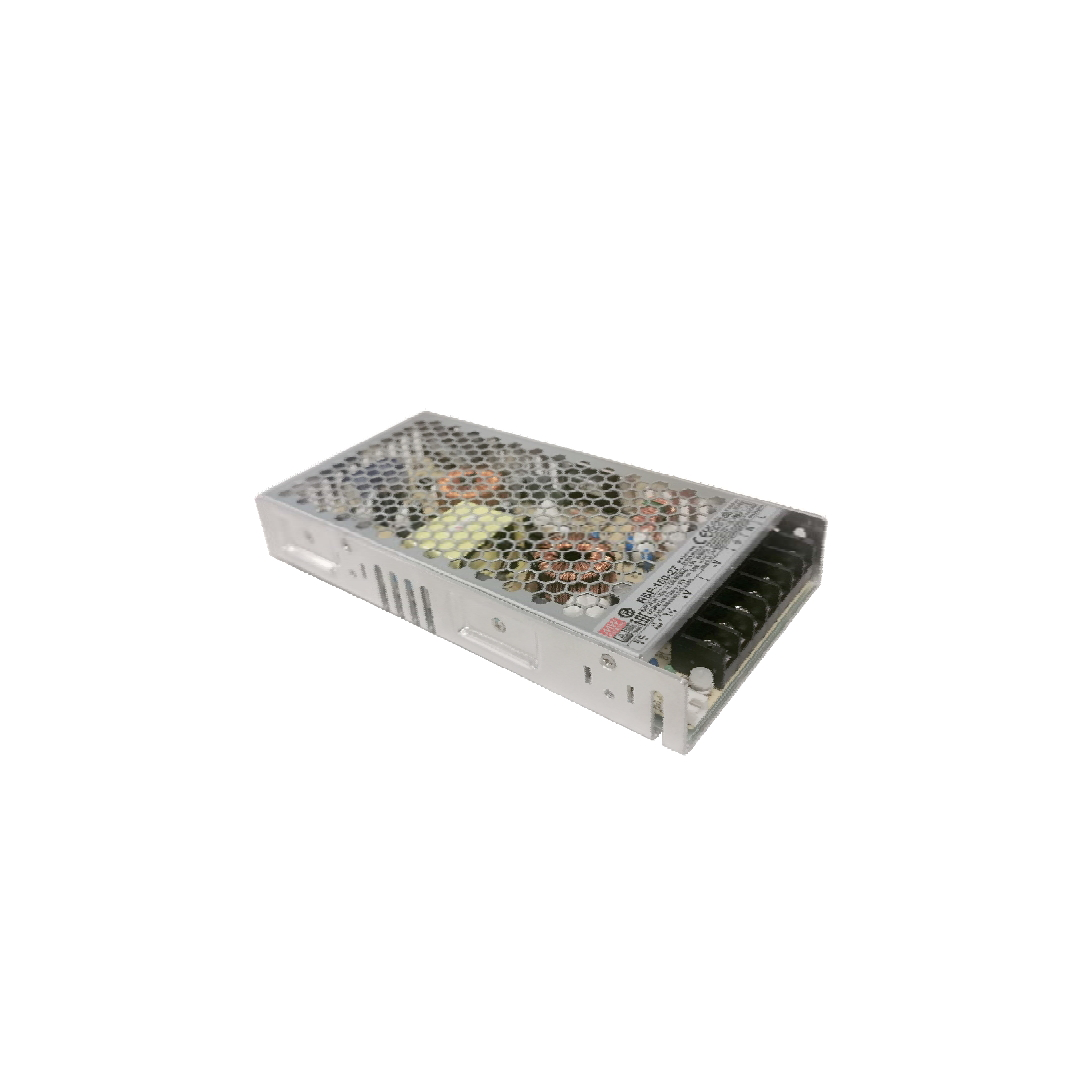

เพาว์เวอร์ซัพพลาย Mean Well 150W Single Output with PFC Function RSP-150-12

คุณสมบัติ

• อินพุต AC: ยูนิเวอร์แซล / เต็มช่วง
• ฟังก์ชัน PFC: มี PFC (Power Factor Correction) แบบแอคทีฟในตัว
• ประสิทธิภาพ: สูงถึง 90%
• การระบายความร้อน: โดยการถ่ายเทอากาศฟรี
• ระบบควบคุม: การเปิด-ปิดระยะไกลในตัว
• การป้องกัน: วงจรสั้น / เกินกำลัง / แรงดันไฟฟ้าเกิน / อุณหภูมิเกิน
• ตัวบ่งชี้: LED สำหรับการเปิดเครื่อง

การประยุกต์ใช้งาน (Applications)

• อุปกรณ์ควบคุมโรงงานหรือระบบอัตโนมัติ
• เครื่องมือทดสอบและวัดผล
• เครื่องที่เกี่ยวข้องกับเลเซอร์
• สิ่งอำนวยความสะดวกที่ถูกเผา (Burn-in facility)
• โปรแกรม RF (RF application)

RSP-150 เป็นแหล่งจ่ายไฟ AC/DC แบบเดี่ยว 150W แบบปิด ซีรีส์นี้ดำเนินการสำหรับ 85~264VAC แรงดันไฟฟ้าขาเข้าและนำเสนอแบบจำลองที่มี DO ออก ส่วนใหญ่ต้องการจากอุตสาหกรรม แต่ละโหมด ทำให้เย็นโดยการถ่ายเทอากาศฟรี ทำงานสำหรับอุณหภูมิถึง 70"C

หมายเหตุ

• พารามิเตอร์ทั้งหมดที่ไม่ได้กล่าวถึงเป็นพิเศษจะวัดที่อินพุต 230VAC, โหลดที่กำหนด และอุณหภูมิแวดล้อม 25°C
• Ripple & Noise จะวัดที่แบนด์วิดท์ 20MHz โดยใช้สายคู่บิด 12" ที่สิ้นสุดด้วยตัวเก็บประจุแบบขนาน 0.1µF & 47µF (แก้ไขจาก "0.1 g F & 47 pF" ให้เป็นหน่วยที่ถูกต้อง)
• ความอดทน: รวมถึงการตั้งค่าความอดทน, การควบคุมแรงดันไฟฟ้าตามสาย (Line Regulation) และการควบคุมแรงดันไฟฟ้าตามโหลด (Load Regulation)
• แหล่งจ่ายไฟถือเป็นส่วนประกอบที่จะติดตั้งในอุปกรณ์ขั้นสุดท้าย อุปกรณ์ขั้นสุดท้ายต้องได้รับการยืนยันอีกครั้งว่ายังคงเป็นไปตามข้อกำหนดของ EMC สำหรับคำแนะนำเกี่ยวกับวิธีการทำการทดสอบ EMC เหล่านี้ โปรดดู "การทดสอบ EMI ของแหล่งจ่ายไฟส่วนประกอบ" (มีใน https://www.meanwell.com/Upload/PDF/EMI_statement_en.pdf)
• อาจจำเป็นต้องลดแรงดันไฟฟ้าภายใต้อินพุตต่ำ โปรดตรวจสอบเส้นโค้งลดค่า (derating curve) สำหรับรายละเอียดเพิ่มเติม
• คำแนะนำเกี่ยวกับความจุเอาต์พุต: แนะนำอย่างยิ่งว่าความจุเอาต์พุตสูงสุดไม่ควรเกิน 5000 µF (เฉพาะสำหรับรุ่น: RSP-150-3/-51-7.5-12)
• การลดค่าอุณหภูมิแวดล้อม: อุณหภูมิแวดล้อมลดลง 3.5°C/1000m สำหรับรุ่นไร้พัดลม และ 5°C/1000m สำหรับรุ่นพัดลม เมื่อใช้งานที่ความสูงมากกว่า 2000 เมตร (6500 ฟุต)
