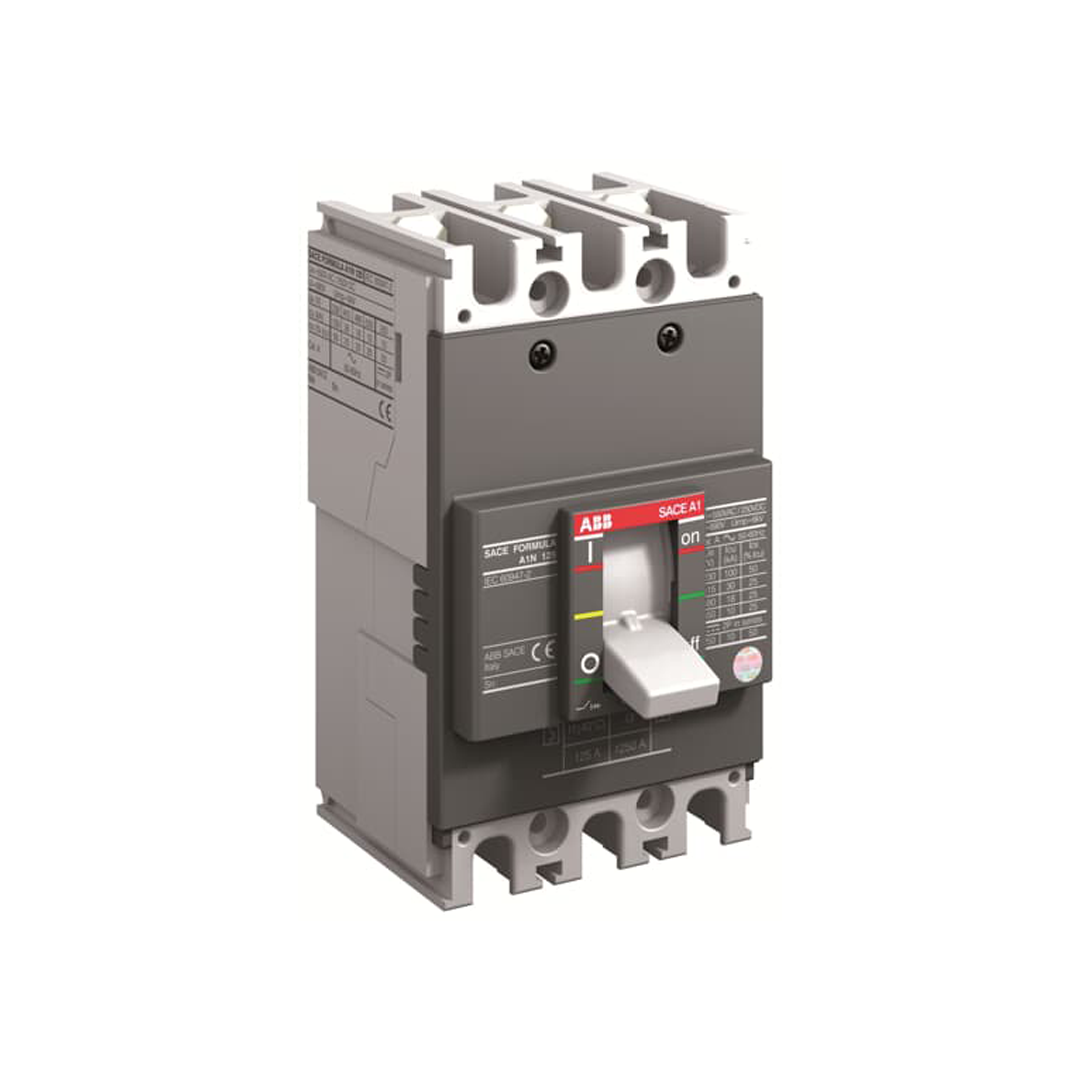

เบรกเกอร์ ABB MCCB รุ่น Formula ขนาดเฟรม 125A ปรับกระแสไม่ได้ รหัสสินค้า A1N 3P 100A 36KA

เสริมศักยภาพโครงข่ายไฟฟ้าด้วยระบบป้องกันระดับโลกจาก ABB ซีรีส์ Formula รหัส A1N 3P 100A 36KA รุ่นนี้ถูกพัฒนาเพื่อรองรับความเสี่ยงสูงด้วยค่าทนกระแสลัดวงจรถึง 36 กิโลแอมป์ อุปกรณ์ขนาด 100 แอมป์แบบปลดวงจรคงที่ (Fixed Type) ช่วยกำจัดตัวแปรความผิดพลาดจากการปรับจูน ทำให้ระบบรับรู้โหลดเกินอย่างซื่อตรงและตัดไฟอย่างแม่นยำ ภายใต้เฟรม 125A ที่กะทัดรัด เอบีบีได้บรรจุชิ้นส่วนกลไกที่ผ่านการออกแบบมารองรับการทริปและรีเซ็ตได้อย่างทนทาน ถือเป็นการลงทุนเพื่อระบบไฟฟ้าที่ปลอดภัยและเสถียรภาพสูงในระยะยาว

คุณสมบัติ

• พิกัด 100 แอมแปร์ ครอบคลุมการใช้งานในอาคารพาณิชย์และโรงงานผลิตทั่วไป
• ค่ากระแสใช้งานถูกกำหนดตายตัว ป้องกันปัญหาการปรับตั้งค่าผิดพลาดโดยไม่ตั้งใจจากผู้ใช้งาน
• มีความสามารถในการแยกวงจรไฟฟ้า (Isolation) อย่างสมบูรณ์ตามมาตรฐานความปลอดภัยขั้นสูง
• ดีไซน์หน้าปัดดูเรียบหรู พร้อมสลักข้อมูลสเปกด้วยเลเซอร์ที่อ่านง่ายและไม่ลบเลือน
• ตอบสนองต่อสภาวะโหลดเกินพิกัด (Overload) ได้อย่างรวดเร็วด้วยแผ่นไบเมทัลลิก (Bimetal)

ข้อมูลจำเพาะ

• ประเภทผลิตภัณฑ์และตระกูล: เบรกเกอร์ MCCB แบรนด์ ABB ตระกูล Formula (รุ่นย่อย A1N) ชนิดทริปยูนิตแบบฟิกซ์ ปรับตั้งกระแสไม่ได้
• ขนาดพิกัดเฟรม (AF): 125A
• จำนวนขั้วไฟฟ้า (Poles): 3 โพล (3P)
• พิกัดนำกระแสใช้งาน (In): 100A
• พิกัดทนกระแสลัดวงจรสูงสุด (Icu): 36KA

In	I3	C(25kA)
100	1000	066731

ข้อมูลทางเทคนิค

• รหัสสินค้าเฉพาะเจาะจง: สวิตช์ตัดตอนอัตโนมัติ ABB โมเดล Formula รหัส A1N 3P 100A 36KA
• พิกัดกระแสใช้งาน (In): ออกแบบรองรับการนำกระแสไฟฟ้าพิกัดสูงสุดที่ 100A
• พิกัดทนกระแสลัดวงจร (Icu): ทนกระแสตัดลัดวงจรสูงสุดได้ที่ 36KA (เฉพาะสำหรับโมเดล A1N)
• ขนาดโครงสร้างเฟรม (AF) และขั้ว: ชนิดเฟรม 125A โครงสร้าง 3P แบบฟิกซ์ (Fixed) ปรับตั้งค่ากระแสไม่ได้
• กลุ่มซีรีส์การใช้งาน: ผลิตภัณฑ์ MCCB ตระกูล Formula จาก ABB รุ่นสเปค 100A / 36KA

เอกสารข้อมูล

เบรกเกอร์ ABB MCCB รุ่น Formula ขนาดเฟรม 125A ปรับกระแสไม่ได้ รหัสสินค้า A1N 3P 100A 36KA Data Sheet
