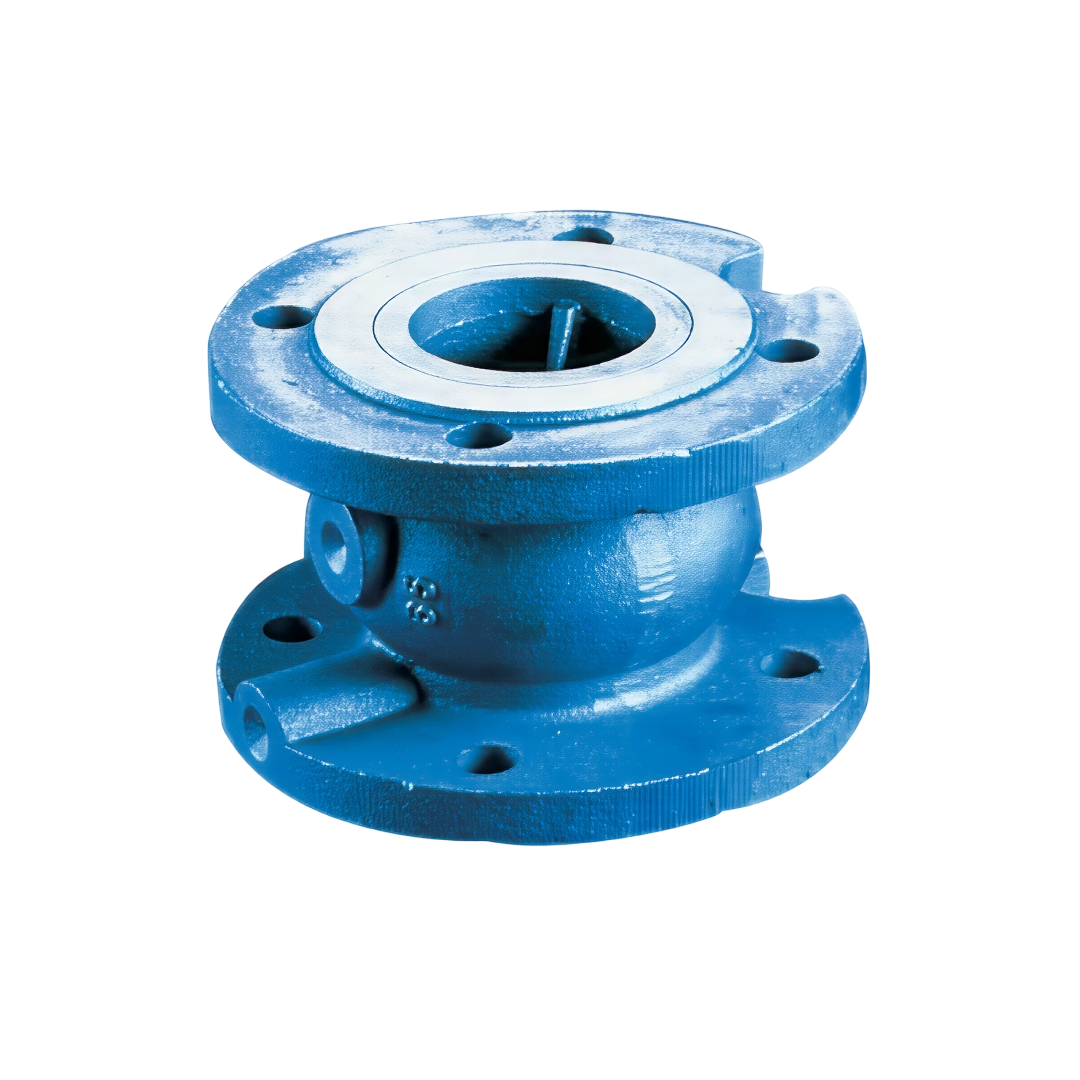

เช็ควาล์ว WATTS 402B UBA 149B2230BUBA 250 มม.
เช็ควาล์ว WATTS 402B UBA 149B2230BUBA 250 มม.
WATTS
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
8,525.64 ฿
ราคาปกติ
ราคาโปรโมชัน
8,525.64 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด เช็ควาล์ว WATTS 402B UBA 149B2230BUBA 250 มม.
WATTS เป็นแบรนด์ชั้นนำระดับโลกที่มีชื่อเสียงด้านการพัฒนาและผลิตอุปกรณ์ควบคุมของไหล (Fluid Control Products) โดยเฉพาะ "วาล์ว" (Valve) ซึ่งถือเป็นหัวใจสำคัญในระบบประปา ระบบแก๊ส และระบบทำความร้อนในภาคอุตสาหกรรมและอาคารขนาดใหญ่ วาล์วจาก WATTS ได้รับความไว้วางใจมาอย่างยาวนานในด้านคุณภาพ ความแม่นยำ และความปลอดภัยที่ได้มาตรฐานระดับสากล
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ประเภทวาล์ว: Swing Check Valve (ฝาพับแบบสวิง)
- วัสดุตัววาล์ว:
- ตัวเรือนผลิตจาก เหล็กหล่อเหนียว (Ductile Iron)
- ชิ้นส่วนภายในทำจากวัสดุทนทาน เช่น สแตนเลสสตีล
- ขนาดท่อ: ตั้งแต่ DN50 ขึ้นไป (ขนาดตามรุ่น)
- แรงดันใช้งาน: รองรับแรงดันได้สูงสุดประมาณ 16 – 25 บาร์
- อุณหภูมิใช้งาน: สูงสุดประมาณ 120°C (ขึ้นกับวัสดุซีลและรุ่น)
- ดีไซน์: ฝาเช็คแบบสวิงช่วยลดแรงกระแทกน้ำ (Water Hammer) และปิดป้องกันการไหลย้อนกลับได้อย่างรวดเร็วและแน่นหนา
- ซีลภายใน: ใช้วัสดุทนทาน เช่น NBR หรือ EPDM เพื่อป้องกันการรั่วซึม
การติดตั้ง
- ติดตั้งตามทิศทางลูกศรบนตัววาล์ว: เพื่อให้การไหลเป็นไปตามทิศทางที่ถูกต้อง
- ติดตั้งได้ทั้งแนวนอนและแนวตั้ง: แต่อย่างไรก็ตามแนะนำให้อ้างอิงคู่มือสำหรับตำแหน่งติดตั้งที่เหมาะสม
- ควรติดตั้ง Ball Valve หรือ Gate Valve ร่วมด้วย: เพื่อความสะดวกในการบำรุงรักษา
- ควรติดตั้งในระบบที่ไม่มีแรงดันน้ำกระชากแรง: เพื่อป้องกันความเสียหายต่อวาล์ว
การใช้งาน
- ระบบน้ำประปาและระบบน้ำอุตสาหกรรมขนาดกลางถึงใหญ่
- ระบบ HVAC และระบบทำความร้อน
- ระบบดับเพลิงและระบบท่อส่งน้ำ
- เหมาะสำหรับการใช้งานในอุตสาหกรรมที่ต้องการป้องกันการไหลย้อนกลับอย่างมีประสิทธิภาพ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| DN mm | 250 |
| PN | 10 |
| PFA (บาร์) | 10 |
| PS (บาร์) L1 | 10 |
| PS (บาร์) L2 | 10 |
| PS (บาร์) G1 | 10 |
| PS (บาร์) G2 | 10 |
| Cat | II |
| อ้างอิง 402 UBA / 402B UBA | 149B2230BUBA |
| น้ำหนัก (กก.) | 94 |
| A (mm) | 250 |
| B (mm) | 354 |
| C (mm) | 420 |
| D (mm) | 405 |
ข้อมูลวัสดุ
| ลำดับ | ส่วนประกอบ | ขนาด DN | วัสดุ | มาตรฐานยุโรป (EN) | มาตรฐานอเมริกา (ASTM) |
| 1 | ตัวเรือน (Body) | DN 40-400 | เหล็กหล่อ / เคลือบอีพ็อกซี่ | EN 1561 EN-GJL-250 | ASTM A 48 35 B |
| DN 500 | เหล็กหล่อเหนียว / เคลือบอีพ็อกซี่ | EN 1563 EN-GJS-400-15 | ASTM A 536 65-45-12 | ||
| DN 50-500 (402S) | เหล็กหล่อเหนียว / เคลือบอีพ็อกซี่ | EN 1563 EN-GJS-400-15 | ASTM A 536 65-45-12 | ||
| 2 | ซีลโอริง (O-ring seal) | DN 40-250 | ยาง EPDM | ||
| 3 | แหวน (Ring) | DN 50 | ทองสัมฤทธิ์ (Bronze) | EN 1982 CuSn5Zn5Pb2-C GS | |
| 4 | ไกด์ (Guide) | DN 40 & 60-400 | เหล็กหล่อ / เคลือบอีพ็อกซี่ | EN 1561 EN-GJL-250 | ASTM A 48 35 B |
| DN 500 | เหล็กหล่อเหนียว / เคลือบอีพ็อกซี่ | EN 1563 EN-GJS-400-15 | ASTM A 536 65-45-12 | ||
| 5 | สปริง (Spring) | สแตนเลส | EN 10270-3 X10CrNi18-8 | AISI 302 | |
| 6 | ซีล (Seal) | ยาง EPDM | |||
| DN 50-65 | ทองสัมฤทธิ์ (Bronze) | EN 1982 CuSn5Zn5Pb2-C GS | |||
| DN 80-400 | แกน: ทองสัมฤทธิ์เช็ควาล์ว: เหล็กหล่อ / อีพ็อกซี่ | แกน: EN 1982 CuSn5Zn5Pb2-C GSเช็ควาล์ว: EN 1561 EN-GJL-250 | ASTM A 48 35 B | ||
| DN 500 | แกน: ทองสัมฤทธิ์เช็ควาล์ว: เหล็กหล่อเหนียว / อีพ็อกซี่ | แกน: EN 1982 CuSn12-C GSเช็ควาล์ว: EN 1563 EN-GJS-400-15 | ASTM A 536 65-45-12 | ||
| 9 | ปลั๊ก (Plug) | ทองเหลือง | EN12164 CuZn39Pb2As R350 | ||
| 10 | ซีล (Seal) | ยาง EPDM |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| อุณหภูมิการทำงาน | -10 °C ที่ 23 °C |
| แรงดันใช้งานที่อนุญาต (PFA) ในน้ำ | ดูตารางด้านบน |
| แรงดันสูงสุดที่อนุญาต (PS) สำหรับสื่ออื่นๆ | ดูตารางด้านบน |
| การเชื่อมต่อ | หน้าแปลนเจาะ PN (ดูตาราง) |
| สื่อ | ของเหลวที่ไม่มีสารปนเปื้อน, แก๊ส |
