สายไฟ VENINE รุ่น 6/10(12) kV CV-AWA พื้นที่หน้าตัด 150 จำนวนแกน 1 จำนวนเส้นลวด 18

Name: สายไฟ VENINE รุ่น 6/10(12) kV CV-AWA พื้นที่หน้าตัด 150 จำนวนแกน 1 จำนวนเส้นลวด 18
Brand: VENINE
SKU: 6/10(12) kV CV-AWA พื้นที่หน้าตัด 150 จำนวนแกน 1 จำนวนเส้นลวด 18
Price: 8871.17 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

VENINE

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

8,871.17 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด สายไฟ VENINE รุ่น 6/10(12) kV CV-AWA พื้นที่หน้าตัด 150 จำนวนแกน 1 จำนวนเส้นลวด 18

VENINE คือหนึ่งในแบรนด์สายไฟฟ้าชั้นนำของประเทศไทยที่ได้รับความไว้วางใจจากทั้งผู้ใช้ทั่วไป ผู้รับเหมา และอุตสาหกรรมต่างๆ มาอย่างยาวนาน ด้วยความมุ่งมั่นในการพัฒนาเทคโนโลยีการผลิตและควบคุมคุณภาพในทุกขั้นตอน สายไฟ VENINE จึงเป็นตัวเลือกที่ตอบโจทย์ทั้งในด้านความปลอดภัย ความทนทาน และความคุ้มค่า สายไฟของ VENINE ถูกผลิตขึ้นภายใต้มาตรฐานสากล เช่น มอก. (มาตรฐานอุตสาหกรรมไทย), IEC (International Electrotechnical Commission) และยังผ่านการรับรองคุณภาพจากห้องปฏิบัติการชั้นนำ

เปรียบเทียบราคา สายไฟ Electric Wire VENINE ( วีนายน์ ) ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

แรงดันใช้งาน (Voltage Rating): 6/10 kV (แรงดันปกติ/แรงดันสูงสุด)
แรงดันใช้งาน (Voltage Rating): รองรับแรงดันทดสอบ 12 kV
ตัวนำ (Conductor): ทองแดงตีเกลียว (Stranded Copper Class 2 – IEC 60228)
ตัวนำ (Conductor): ให้ค่าความต้านทานต่ำ รองรับการส่งพลังงานได้ดี
ฉนวน (Insulation): XLPE (Cross-linked Polyethylene)
ฉนวน (Insulation): ทนอุณหภูมิใช้งานต่อเนื่องได้ถึง 90°C และสูงสุด 250°C ในกรณีลัดวงจร
ชั้นกั้นสนามไฟฟ้า (Semiconducting Screen): มีทั้งชั้นที่ตัวนำและรอบฉนวน เพื่อควบคุมสนามไฟฟ้าและลดความเค้นในฉนวน
ชั้นแผ่นโลหะ (Metallic Screen): ใช้ลวดทองแดงหรือเทปทองแดงพันรอบเป็นชั้นลอย เพื่อการกราวด์ที่มีประสิทธิภาพ
เกราะหุ้ม (Armour): ลวดอลูมิเนียมหุ้มรอบสาย (AWA) เพื่อความแข็งแรงทางกล ป้องกันการกระแทก
เปลือกนอก (Outer Sheath): PVC หรือ PE สีดำ ทนต่อรังสียูวี สารเคมี และความชื้น

การติดตั้ง

เดินในท่อใต้ดิน (Direct Buried) หรือรางวางสาย (Cable Tray)
เหมาะสำหรับใช้งานกลางแจ้ง (Outdoor) และภายในอาคาร (Indoor)
ทนต่อแรงกระแทกจากเครื่องจักรหรือยานพาหนะ (เช่นรถฟอร์คลิฟท์)
ไม่น้อยกว่า 15 เท่าของเส้นผ่านศูนย์กลางภายนอกของสาย
ควรหลีกเลี่ยงการติดตั้งในบริเวณที่มีอุณหภูมิสูงเกิน 90°C อย่างต่อเนื่อง
ตรวจสอบความต่อเนื่องของเกราะเพื่อให้ระบบกราวด์ทำงานได้อย่างมีประสิทธิภาพ

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

พื้นที่หน้าตัด (ตร.มม.) (Cross-sectional area mm²)	150
จำนวนเส้นลวด (ขั้นต่ำ) (Number of wires (Min.))	18
ความหนาของฉนวน (Thickness of insulation) (mm (Nominal))	3.4
พื้นที่หน้าตัดของชั้นโลหะป้องกัน mm2	16
ความหนาของเปลือกชั้นใน mm (Nominal.)	1.2
เส้นผ่านศูนย์กลางใต้เกราะ mm (Approx.)	29.0
เส้นผ่านศูนย์กลางของลวดเกราะ mm (Nominal.)	2.0
ความหนาของเปลือกชั้นนอก mm (Nominal)	2.1
เส้นผ่านศูนย์กลางรวม (Overall diameter) (Approx.) มม. (mm)	39
ความต้านทานตัวนำที่อุณหภูมิ 20°C (Conductor resistance at 20°C) (Max.) Ω/กม. (Ω/km)	0.124
กระแสไฟฟ้าที่รับได้ในอากาศอิสระที่อุณหภูมิแวดล้อม 40°C (in free air at 40°C ambient) แอมแปร์ (A)	495
กระแสไฟฟ้าที่รับได้ เมื่อฝังดินโดยตรงที่อุณหภูมิ 30°C (direct burial in ground at 30°C) แอมแปร์ (A)	405
น้ำหนักสายไฟ (Cable weight) กิโลกรัม/กิโลเมตร (kg/km)	2750
ความยาวมาตรฐาน (Standard length) เมตร/ม้วน (m/drum)	500

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ชื่อสาย	VENINE CV-AWA
แรงดันพิกัด (Rated Voltage)	6/10 (12) kV (Phase-to-earth / Phase-to-phase)

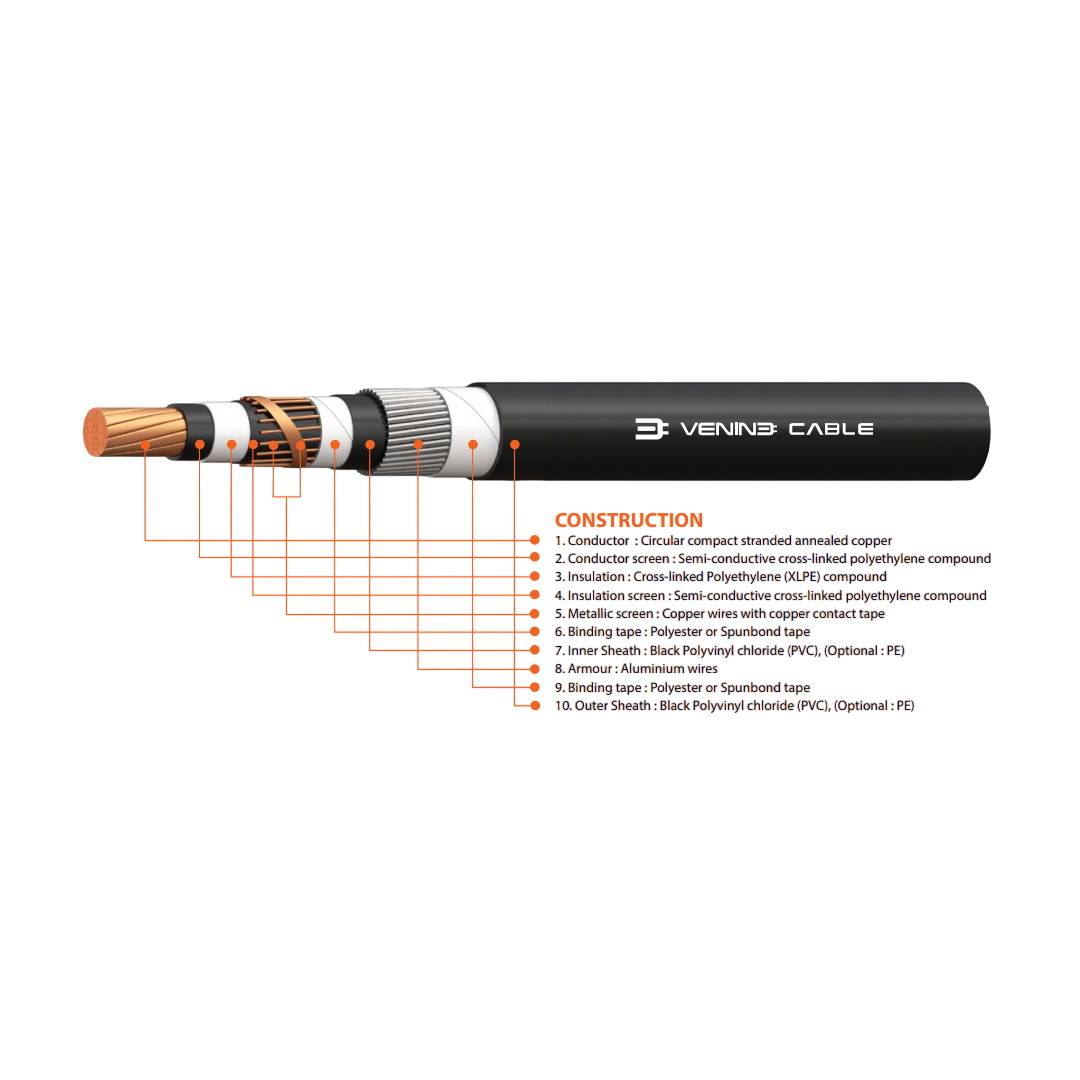

โครงสร้างสาย (Cable Construction)
• ตัวนำ (Conductor)	ทองแดงตีเกลียว (Stranded Copper – Class 2 ตาม IEC 60228)
• ฉนวน (Insulation)	XLPE (Cross-linked Polyethylene)
• หน้าจอโลหะ (Screen)	เทปทองแดงหรือสายทองแดงพันรอบ (Copper Tape/Wire Screen)
• ปลอกชั้นใน (Inner Sheath)	PVC หรือ PE
• เกราะป้องกัน (Armour)	ลวดอลูมิเนียม (Aluminium Wire Armour – AWA)
• ปลอกชั้นนอก (Outer Sheath)	PVC สีดำ ทน UV, ความชื้น, น้ำมัน และสารเคมีบางชนิด
จำนวนแกน (Core)	1 แกน หรือ 3 แกน
อุณหภูมิใช้งานสูงสุด (Max Operating Temp.)	90°C
อุณหภูมิขณะลัดวงจร (Short Circuit Temp.)	250°C (ไม่เกิน 5 วินาที)
มาตรฐานอ้างอิง	IEC 60502-2
การติดตั้ง	ฝังดินโดยตรง, วางบนราง, ในท่อ, ภายใน-ภายนอกอาคาร
การใช้งานทั่วไป	โรงงานอุตสาหกรรม, สถานีไฟฟ้าย่อย, อาคารสูง, งานโครงสร้างพื้นฐาน, งานโยธา
