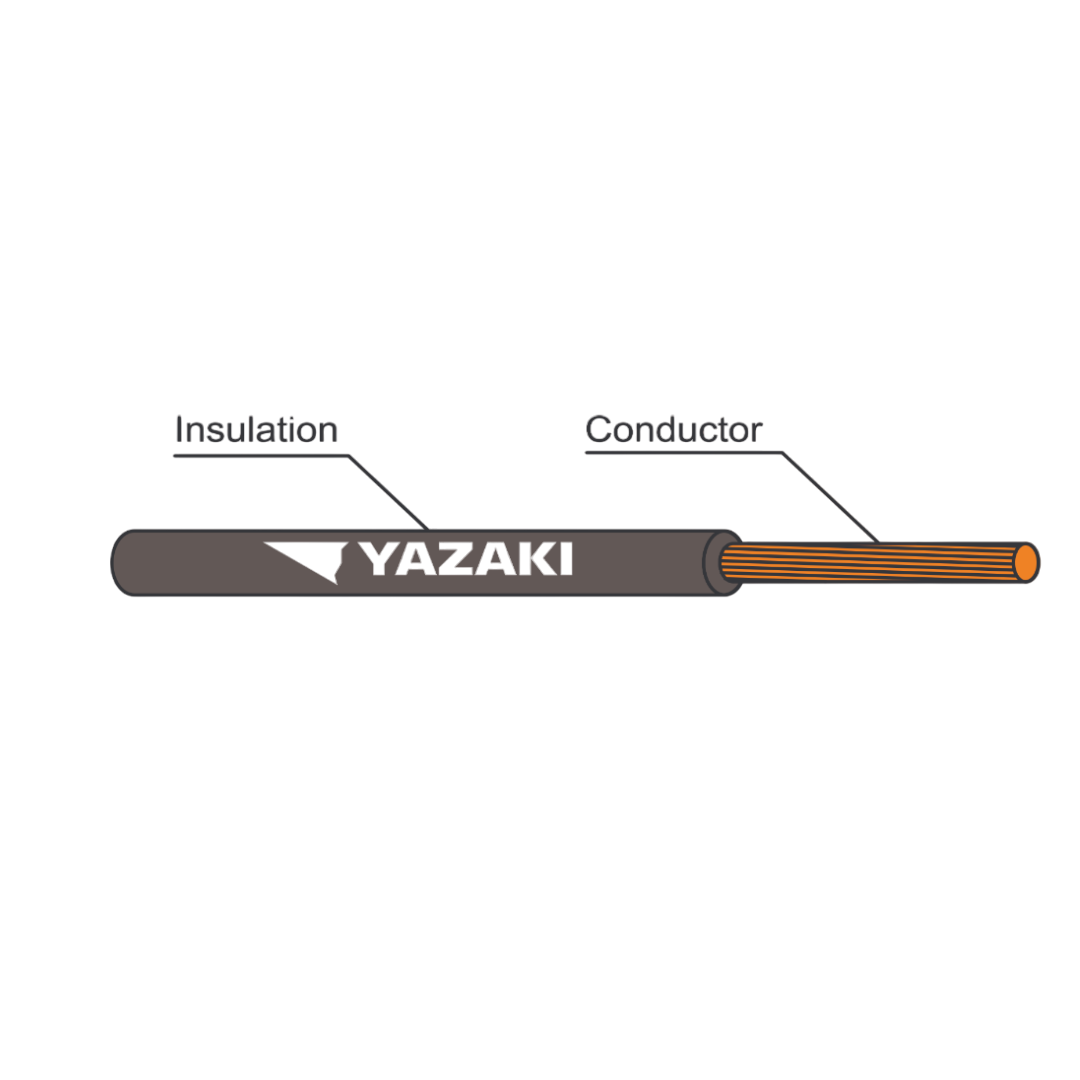

สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น YK 60227 IEC 01 THW หน้าตัด 6 ประเภท ไม่บีบอัด (Non-Compacted)
สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น YK 60227 IEC 01 THW หน้าตัด 6 ประเภท ไม่บีบอัด (Non-Compacted)
THAI YAZAKI
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น YK 60227 IEC 01 THW หน้าตัด 6 ประเภท ไม่บีบอัด (Non-Compacted)
สายไฟ THAI YAZAKI สำหรับใช้งานภายในอาคารทั่วไป ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความเชื่อถือและยอมรับอย่างกว้างขวางในวงการไฟฟ้าไทยและสากล ด้วยคุณภาพการผลิตที่ได้มาตรฐานระดับโลก ความปลอดภัยในการใช้งาน และความหลากหลายของรุ่นที่ตอบสนองต่อความต้องการใช้งานในลักษณะต่าง ๆ ได้อย่างมีประสิทธิภาพ เหมาะสำหรับการติดตั้งในระบบไฟฟ้าแรงต่ำของอาคารบ้านเรือน อาคารสำนักงาน โรงงานอุตสาหกรรมเบา และระบบไฟแสงสว่างทั่วไป
คุณสมบัติ
คุณสมบัติ
ลักษณะทั่วไปของสาย YK 60227 IEC 01 THW
สาย YK 60227 IEC 01 THW เป็นสายไฟชนิดแกนเดี่ยว หุ้มฉนวน PVC ที่ผลิตตามมาตรฐาน IEC (International Electrotechnical Commission) เหมาะสำหรับการเดินสายภายในอาคาร โดยเฉพาะระบบไฟฟ้าภายในที่ไม่ต้องสัมผัสกับแสงแดดหรือสภาวะแวดล้อมที่รุนแรง สายชนิดนี้มีชื่อเรียกอีกชื่อหนึ่งในกลุ่มวิศวกรรมไฟฟ้าว่า "สาย THW" ซึ่งย่อมาจาก Thermoplastic Heat and Water resistant ซึ่งแปลว่าสายไฟที่มีฉนวนพลาสติกทนความร้อนและทนน้ำในระดับหนึ่ง โดยมากจะใช้เดินภายในท่อ (conduit) หรือรางเดินสาย (trunking)
คุณสมบัติเด่นของสาย YK 60227 IEC 01 THW
- ตัวนำทองแดงบริสุทธิ์ (Annealed Copper Conductor)
- ใช้ทองแดงบริสุทธิ์คุณภาพสูง ให้ค่าความต้านทานต่ำ ส่งผลให้กระแสไฟไหลได้ดี ไม่มีความร้อนสะสม ลดการสูญเสียพลังงาน
- ฉนวน PVC เกรดพิเศษ
- หุ้มด้วยพลาสติก PVC ที่มีคุณสมบัติทนความร้อนได้ถึง 70°C และสามารถทนแรงดันไฟฟ้าได้สูงถึง 450/750V ซึ่งเหมาะกับการใช้งานทั่วไปในอาคาร
- การผลิตตามมาตรฐานสากลและมาตรฐานไทย (มอก. 11-2553)
- ได้รับการรับรองตามมาตรฐานผลิตภัณฑ์อุตสาหกรรมของประเทศไทย ทำให้มั่นใจในคุณภาพ ความปลอดภัย และความทนทานต่อสภาพแวดล้อมทั่วไป
- ความยืดหยุ่นในการติดตั้ง
- สายสามารถโค้งงอได้ในระดับที่เหมาะสม โดยไม่ทำให้ฉนวนเสียหาย ติดตั้งง่ายแม้ในพื้นที่จำกัด
- สีของฉนวนหลากหลาย
- มีสีให้เลือกหลายสี เช่น ดำ แดง เหลือง เขียว น้ำเงิน ขาว เทา ฯลฯ ทำให้สะดวกต่อการแยกเฟสหรือแยกระบบไฟต่าง ๆ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| พื้นที่หน้าตัด (ตร.มม.) | 6 |
| ประเภทตัวนำ | ไม่บีบอัด (Non-Compacted) |
| ความหนาฉนวน (มม.) | 0.8 |
| เส้นผ่านศูนย์กลางรวม (มม.) | 4.3 - 5.2 |
| ความต้านทานตัวนำที่ 20°C (Ω/กม.) | 3.08 |
| ความต้านทานฉนวนที่ 70°C (MΩ-กม.) | 0.0065 |
| กระแสสูงสุดในอากาศ (A) | 49 |
| น้ำหนักสาย (กก./กม.) | 70 |
| ความยาวมาตรฐาน (ม.) | 100/C |
| ความยาวมาตรฐาน (ม./D) | 1000, 2000 |
ข้อมูลทางไฟฟ้า
| พื้นที่หน้าตัด (mm²) | 6 |
| ประเภทสาย | Non-Compacted |
| ความต้านทาน (Ω/km) | 3.6852 |
| ความเหนี่ยวนำ (mH/km) | 0.5606 |
| รีแอกแตนซ์ (Ω/km) | 0.1761 |
| อิมพีแดนซ์ (Ω/km) | 3.6894 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| ตัวนำ (Conductor) | ลวดทองแดงอบอ่อนแบบเส้นฝอย (Stranded annealed copper wire) |
| ฉนวน (Insulation) | โพลีไวนิลคลอไรด์ชนิด C (Polyvinyl chloride - PVC/C) |
| การระบุแกน (Core Identification) | แกนเดี่ยว (Single-core): ใช้สีใดก็ได้ |
| การจำแนกประเภท (Classification) | อุณหภูมิสูงสุดของตัวนำ: 70°C |
| แรงดันไฟฟ้าวงจร (Circuit Voltage) | ไม่เกิน 450/750 โวลต์ |
| แรงดันไฟฟ้าที่กำหนด (Rated Voltage) | 450 โวลต์ ระหว่างสายกับดิน (Line to Earth) 750 โวลต์ ระหว่างสายกับสาย (Line to Line) |
| แรงดันทดสอบ (Testing Voltage) | 2,500 โวลต์ |
| มาตรฐานอ้างอิง (Reference Standard) | มอก. 11 เล่ม 3-2553, ตารางที่ 1 |
| การใช้งาน (Application) | เดินสายไฟภายในอาคาร ติดตั้งบนฉนวนหรือภายในท่อร้อยสาย ในบริเวณที่แห้ง |
