สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น NYY 1 คอร์ หน้าตัด 400 ประเภท Stranded
สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น NYY 1 คอร์ หน้าตัด 400 ประเภท Stranded
THAI YAZAKI
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
9,200.00 ฿
ราคาปกติ
ราคาโปรโมชัน
9,200.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น NYY 1 คอร์ หน้าตัด 400 ประเภท Stranded
สายไฟ THAI YAZAKI สำหรับใช้งานภายในอาคารทั่วไป ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความเชื่อถือและยอมรับอย่างกว้างขวางในวงการไฟฟ้าไทยและสากล ด้วยคุณภาพการผลิตที่ได้มาตรฐานระดับโลก ความปลอดภัยในการใช้งาน และความหลากหลายของรุ่นที่ตอบสนองต่อความต้องการใช้งานในลักษณะต่าง ๆ ได้อย่างมีประสิทธิภาพ เหมาะสำหรับการติดตั้งในระบบไฟฟ้าแรงต่ำของอาคารบ้านเรือน อาคารสำนักงาน โรงงานอุตสาหกรรมเบา และระบบไฟแสงสว่างทั่วไป
คุณสมบัติ
คุณสมบัติ

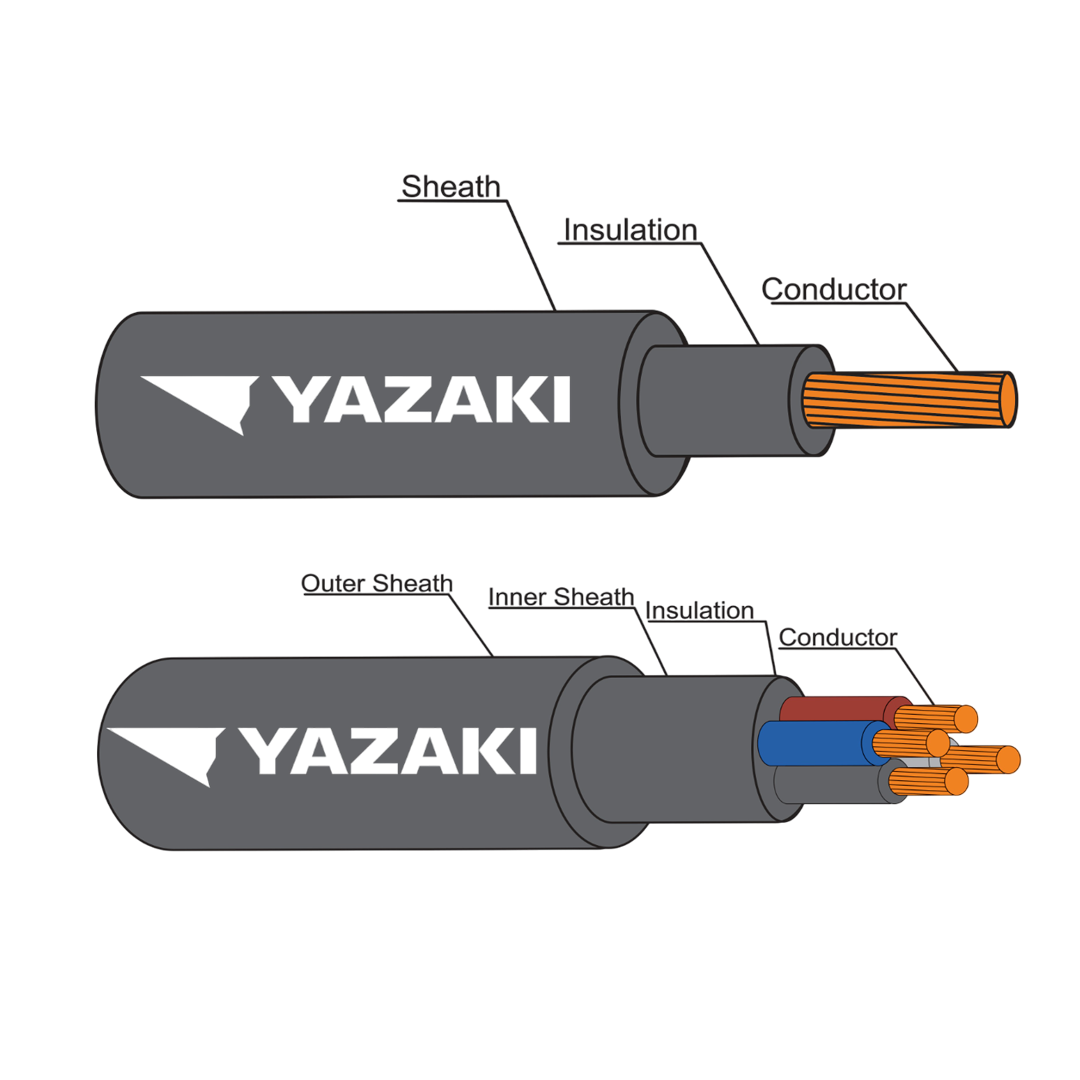

โครงสร้างและลักษณะทั่วไปของสาย NYY
- ตัวนำ: ตัวนำทองแดงแท้ชนิดเส้นฝอย (Stranded copper conductor) เพื่อความยืดหยุ่นสูงและลดโอกาสเกิดความเสียหายจากการดัดงอในระหว่างติดตั้ง
- ฉนวน: ฉนวน PVC คุณภาพสูงตามมาตรฐาน IEC 60502 ที่มีความทนทานต่อแรงดันไฟฟ้าและความร้อน
- เปลือกหุ้ม: เปลือกหุ้ม PVC (Polyvinyl Chloride) ที่มีความหนาและแข็งแรง ทนทานต่อการเสียดสี แรงกระแทก และการกัดกร่อน
- เกราะหุ้ม: สำหรับบางรุ่น NYY จะมีเกราะเหล็กหรืออลูมิเนียมหุ้ม เพื่อเพิ่มความทนทานในกรณีใช้งานในพื้นที่ที่ต้องการป้องกันการกระแทกหรือความเสียหายทางกล
- แรงดันไฟฟ้า: รองรับแรงดันใช้งานที่ 0.6/1 kV (600/1000V) เหมาะสำหรับการใช้งานไฟฟ้าแรงต่ำในอาคารและโรงงานอุตสาหกรรม
คุณสมบัติเด่นของสาย NYY
- ตัวนำทองแดงคุณภาพสูงแบบเส้นฝอย
- ให้ความยืดหยุ่นสูงและง่ายต่อการติดตั้งในพื้นที่ที่มีความซับซ้อน
- ฉนวน PVC ทนทานและปลอดภัย
- ฉนวนหุ้มที่ผ่านมาตรฐาน IEC สามารถทนต่อแรงดันไฟฟ้าและความร้อนได้ดี พร้อมทั้งป้องกันไฟฟ้ารั่ว
- เปลือกหุ้ม PVC แข็งแรง ทนทานต่อแรงกระแทกและสารเคมี
- เพิ่มความมั่นใจในความปลอดภัยและอายุการใช้งาน
- เกราะหุ้มเพิ่มความทนทานในบางรุ่น
- เหมาะสำหรับงานที่ต้องการป้องกันการกระแทก การถูกกดทับ หรือแรงทางกลอื่น ๆ
- รองรับแรงดันไฟฟ้าสูงถึง 1 kV
- เหมาะสำหรับระบบไฟฟ้าแรงต่ำทั่วไปภายในอาคารและบางงานอุตสาหกรรม
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| จำนวนคอร์ (Number of core) | 1 |
| พื้นที่หน้าตัดระบุ (Nominal cross sectional area) (mm²) | 400 |
| ชนิดตัวนำ (Conductor type) | Stranded |
| ความหนาฉนวนระบุ (Insulation thickness nominal) (mm) | 2.7 |
| ความหนาเปลือกนอกระบุ (Sheath thickness nominal) (mm) | 2.2 |
| เส้นผ่านศูนย์กลางโดยรวมสูงสุด (Overall diameter maximum) (mm) | 38.5 |
| ความต้านทานตัวนำที่ 20°C สูงสุด (Conductor resistance at 20°C maximum) (Ω/km) | 0.0470 |
| ความต้านทานฉนวนที่ 70°C ต่ำสุด (Insulation resistance at 70°C minimum) (MΩ-km) | 0.0032 |
| พิกัดกระแสต่อเนื่องในอากาศอิสระที่ 40°C สูงสุด (Continuous current rating in free air at 40°C maximum) (A) | 741 (Spaced) |
| พิกัดกระแสต่อเนื่องในอากาศอิสระที่ 40°C สูงสุด (Continuous current rating in free air at 40°C maximum) (A) | 599 (Touching) |
| พิกัดกระแสต่อเนื่องในอากาศอิสระที่ 40°C สูงสุด (Continuous current rating in free air at 40°C maximum) (A) | 571 (Trefoil) |
| พิกัดกระแสต่อเนื่องในพื้นดินที่ 30°C สูงสุด (Continuous current rating in ground at 30°C maximum) (A) | 577 |
| น้ำหนักสายโดยประมาณ (Cable weight approx.) (kg/km) | 4,300 |
| ความยาวมาตรฐาน (Standard Length) (m) | 500/D |
ข้อมูลทางไฟฟ้า
| จำนวนแกน | 1 |
| พื้นที่หน้าตัด (mm²) | 400 |
| ประเภทตัวนำ | Stranded |
| ความต้านทาน AC (Ω/km) R (Ω/km) Space | 0.0580 |
| ความต้านทาน AC (Ω/km) R (Ω/km) Touching | 0.0589 |
| ความต้านทาน AC (Ω/km) R (Ω/km) Trefoil | 0.0596 |
| ความเหนี่ยวนำ (mH/km) L (mH/km) Space | 0.4465 |
| ความเหนี่ยวนำ (mH/km) L (mH/km) Touching | 0.3079 |
| ความเหนี่ยวนำ (mH/km) L (mH/km) Trefoil | 0.2617 |
| รีแอกแตนซ์ (Ω/km) XL (Ω/km) Space | 0.1403 |
| รีแอกแตนซ์ (Ω/km) XL (Ω/km) Touching | 0.0967 |
| รีแอกแตนซ์ (Ω/km) XL (Ω/km) Trefoil | 0.0822 |
| อิมพีแดนซ์ (Ω/km) Z (Ω/km) Space | 0.1518 |
| อิมพีแดนซ์ (Ω/km) Z (Ω/km) Touching | 0.1132 |
| อิมพีแดนซ์ (Ω/km) Z (Ω/km) Trefoil | 0.1015 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| ตัวนำ (Conductor) | ลวดทองแดงอบอ่อนแบบเส้นเดี่ยวและแบบฝอย (Solid and Stranded Annealed Copper) |
| ฉนวน (Insulation) | โพลีไวนิลคลอไรด์ชนิด C (Polyvinyl chloride - PVC/C) |
| การระบุแกน (Core Identification) | - แกนเดี่ยว: สีดำ- 2 แกน: สีน้ำเงิน และ สีน้ำตาล- 3 แกน: สีน้ำตาล, สีดำ และ สีเทา- 4 แกน: สีน้ำเงิน, สีน้ำตาล, สีดำ และ สีเทา |
| เปลือกนอก (Outer Sheath) | โพลีไวนิลคลอไรด์สีดำชนิด ST4 (Black polyvinyl chloride - PVC/ST4) |
| การจำแนกประเภท (Classification) | อุณหภูมิสูงสุดของตัวนำ: 70°C |
| แรงดันไฟฟ้าวงจร (Circuit Voltage) | ไม่เกิน 450/750 โวลต์ |
| แรงดันไฟฟ้าที่กำหนด (Rated Voltage) | 450 โวลต์ ระหว่างสายกับดิน (Line to Earth)750 โวลต์ ระหว่างสายกับสาย (Line to Line) |
| แรงดันทดสอบ (Testing Voltage) | 2,500 โวลต์ |
| มาตรฐานอ้างอิง (Reference Standard) | มอก. 11 เล่ม 101-2559, ตารางที่ 3 และ ตารางที่ 4 |
| การใช้งาน (Application) | ใช้สำหรับติดตั้งแบบลอย เดินในท่อร้อยสาย ทั้งในที่แห้งและเปียก หรือฝังดินโดยตรง |
