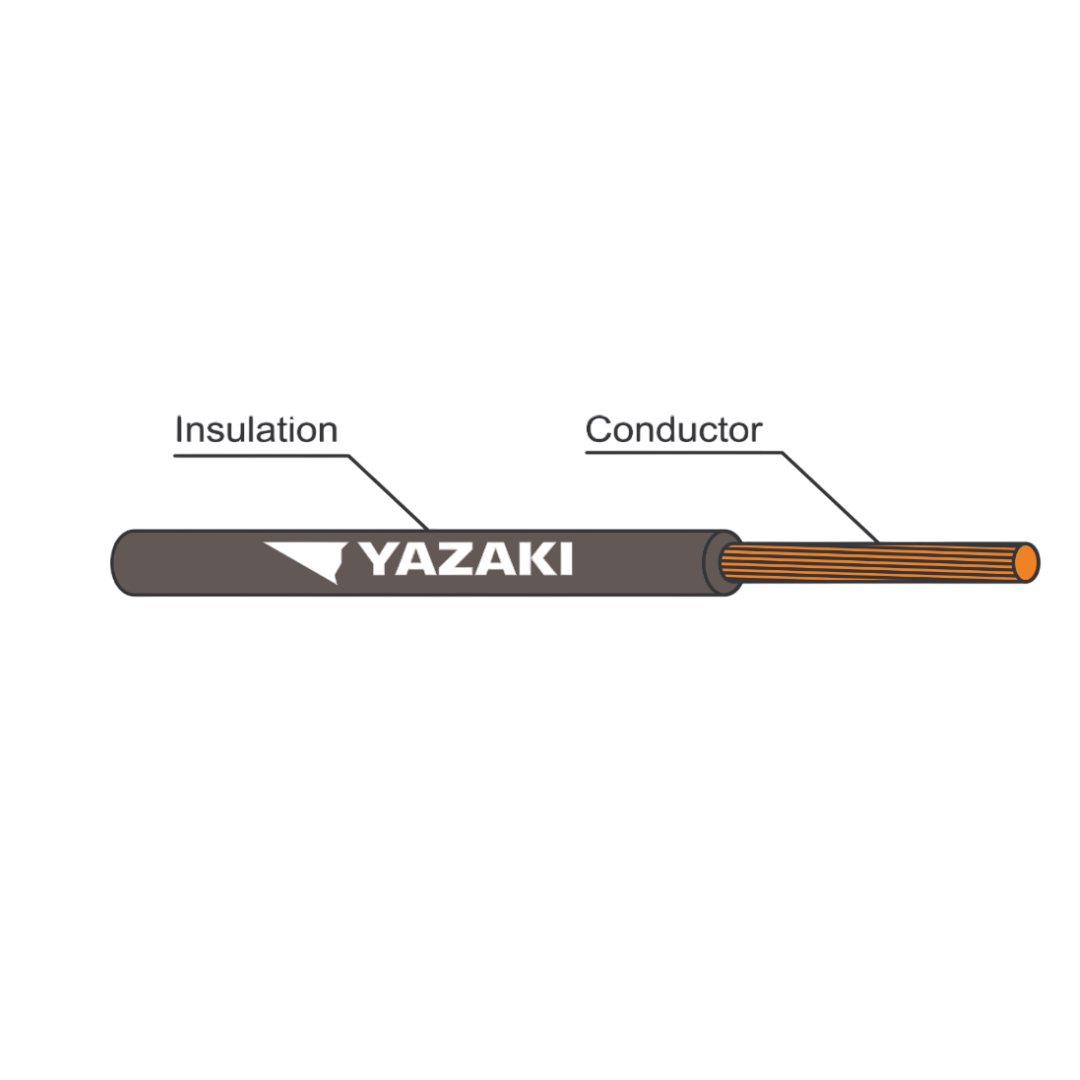

สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60227 IEC 06 IV (f) หน้าตัด 1 ประเภท แบบอ่อนตัว
สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60227 IEC 06 IV (f) หน้าตัด 1 ประเภท แบบอ่อนตัว
THAI YAZAKI
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60227 IEC 06 IV (f) หน้าตัด 1 ประเภท แบบอ่อนตัว
สายไฟ THAI YAZAKI สำหรับใช้งานภายในอาคารทั่วไป ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความเชื่อถือและยอมรับอย่างกว้างขวางในวงการไฟฟ้าไทยและสากล ด้วยคุณภาพการผลิตที่ได้มาตรฐานระดับโลก ความปลอดภัยในการใช้งาน และความหลากหลายของรุ่นที่ตอบสนองต่อความต้องการใช้งานในลักษณะต่าง ๆ ได้อย่างมีประสิทธิภาพ เหมาะสำหรับการติดตั้งในระบบไฟฟ้าแรงต่ำของอาคารบ้านเรือน อาคารสำนักงาน โรงงานอุตสาหกรรมเบา และระบบไฟแสงสว่างทั่วไป
คุณสมบัติ
คุณสมบัติ
ลักษณะทั่วไปของสาย 60227 IEC 06 IV (f)
สาย 60227 IEC 06 IV (f) หรือที่รู้จักกันในชื่อ “สาย IV แบบฝอย” คือสายที่ใช้ตัวนำไฟฟ้าเป็นทองแดงเส้นฝอย (stranded copper) และหุ้มด้วยฉนวน PVC แบบบาง ผลิตตามมาตรฐาน IEC 60227-6 และ มอก. 11-2553 ของประเทศไทย เหมาะสำหรับระบบไฟฟ้าภายในที่มีแรงดันไม่เกิน 300/500V ความโดดเด่นของสายรุ่นนี้คือการใช้ตัวนำแบบฝอยที่มีความยืดหยุ่นมากกว่าสายแกนเดี่ยว (solid) ทำให้สะดวกต่อการเดินสายในตู้ควบคุม รางสาย หรือพื้นที่ที่มีการโค้งงอมาก โดยยังคงประสิทธิภาพในการนำไฟฟ้า และความปลอดภัยสูงสุดภายใต้มาตรฐานสากล
คุณสมบัติเด่นของสาย 60227 IEC 06 IV (f)
- ตัวนำทองแดงเส้นฝอยแบบอ่อน (Flexible Annealed Stranded Copper)
- ให้ความยืดหยุ่นสูง ติดตั้งง่ายในพื้นที่คับแคบหรือที่ต้องการความโค้งงอหลายจุด โดยไม่เปราะหรือหักง่าย
- ฉนวน PVC แบบบาง (Thin-Wall PVC Insulation)
- หุ้มด้วยฉนวน PVC คุณภาพสูง ช่วยให้สายมีน้ำหนักเบาและทนความร้อนได้ถึง 70°C รองรับแรงดันไฟฟ้า 300/500V
- ความยืดหยุ่นสูง – ติดตั้งง่าย
- สายสามารถโค้งงอได้ดีโดยไม่เสียรูป ช่วยให้การจัดเรียงสายในตู้ควบคุมหรือรางสายเป็นระเบียบและปลอดภัย
- มาตรฐานสากลและไทย (IEC และ มอก.)
- ผลิตภายใต้มาตรฐาน IEC 60227-6 และได้รับการรับรองตาม มอก. 11-2553 มั่นใจได้ถึงคุณภาพ ความปลอดภัย และความทนทานต่อการใช้งานจริง
- มีสีให้เลือกหลากหลาย
- สายมีหลายสี เช่น ดำ แดง น้ำเงิน เขียว เหลือง เทา ฯลฯ เพื่อความสะดวกในการแยกเฟส แยกวงจร หรืองานที่ต้องการความชัดเจนของระบบ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| พื้นที่หน้าตัดเล็กน้อย (mm²) | 1 |
| ประเภทตัวนำ | แบบอ่อนตัว |
| ความหนาของฉนวน | 0.6 |
| เส้นผ่านศูนย์กลางรวม ต่ำสุด (mm) | 2.4 |
| เส้นผ่านศูนย์กลางรวม สูงสุด (mm) | 2.8 |
| ความต้านทานตัวนำที่ 20°C สูงสุด (Ω/km) | 19.5 |
| ความต้านทานฉนวนที่ 70°C ต่ำสุด (MΩ·km) | 0.01 |
| กระแสใช้งานต่อเนื่องในอากาศอิสระสูงสุด (40°C) (A) | 10 |
| น้ำหนักสายโดยประมาณ (kg/km) | 15 |
| ความยาวมาตรฐาน (m) | 100/C |
ข้อมูลทางไฟฟ้า
| พื้นที่หน้าตัด (mm²) | 1 |
| ความต้านทานไฟฟ้ากระแสสลับ (R) (Ω/km) | 23.3318 |
| ความเหนี่ยวนำ (L) (mH/km) | 0.5225 |
| รีแอกแตนซ์ (XL) (Ω/km) | 0.1641 |
| อิมพีแดนซ์ (Z) (Ω/km) | 23.3323 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| ตัวนำ (Conductor) | ลวดทองแดงอบอ่อนแบบสายอ่อน (Flexible annealed copper wire) |
| ฉนวน (Insulation) | โพลีไวนิลคลอไรด์ชนิด C (Polyvinyl chloride - PVC/C) |
| การระบุแกน (Core Identification) | แกนเดี่ยว (Single-core): ใช้สีใดก็ได้ |
| การจำแนกประเภท (Classification) | อุณหภูมิสูงสุดของตัวนำ: 70°C |
| แรงดันไฟฟ้าวงจร (Circuit Voltage) | ไม่เกิน 300/500 โวลต์ |
| แรงดันไฟฟ้าที่กำหนด (Rated Voltage) | 300 โวลต์ ระหว่างสายกับดิน (Line to Earth) 500 โวลต์ ระหว่างสายกับสาย (Line to Line) |
| แรงดันทดสอบ (Testing Voltage) | 2,000 โวลต์ |
| มาตรฐานอ้างอิง (Reference Standard) | มอก. 11 เล่ม 3-2553, ตารางที่ 7 |
| การใช้งาน (Application) | เดินสายไฟภายในอาคาร ติดตั้งบนฉนวนหรือในท่อร้อยสาย ในบริเวณที่แห้ง |
