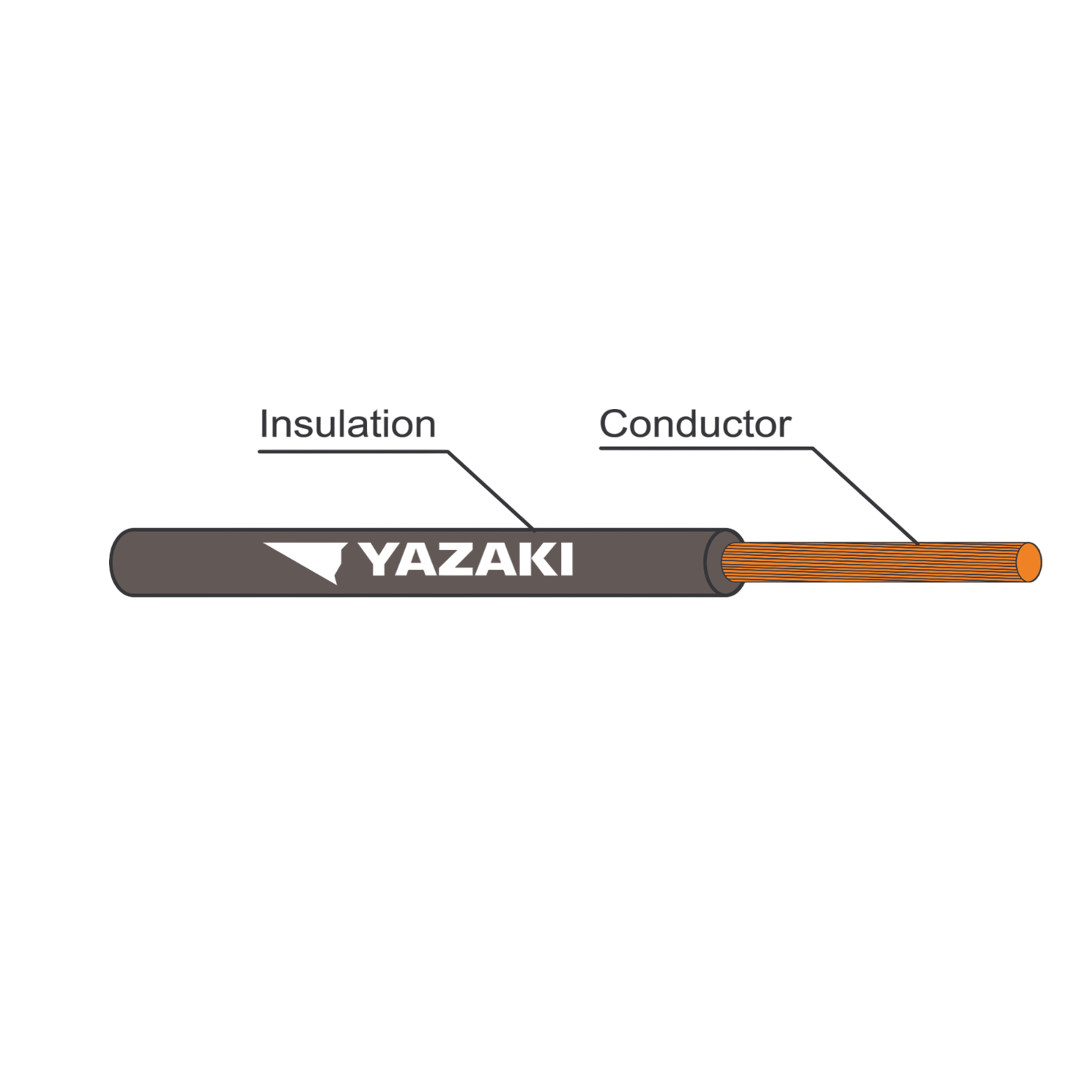

สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60227 IEC 02 THW (f) หน้าตัด 150 ประเภท ชนิดสายอ่อน
สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60227 IEC 02 THW (f) หน้าตัด 150 ประเภท ชนิดสายอ่อน
THAI YAZAKI
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60227 IEC 02 THW (f) หน้าตัด 150 ประเภท ชนิดสายอ่อน
สายไฟ THAI YAZAKI สำหรับใช้งานภายในอาคารทั่วไป ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความเชื่อถือและยอมรับอย่างกว้างขวางในวงการไฟฟ้าไทยและสากล ด้วยคุณภาพการผลิตที่ได้มาตรฐานระดับโลก ความปลอดภัยในการใช้งาน และความหลากหลายของรุ่นที่ตอบสนองต่อความต้องการใช้งานในลักษณะต่าง ๆ ได้อย่างมีประสิทธิภาพ เหมาะสำหรับการติดตั้งในระบบไฟฟ้าแรงต่ำของอาคารบ้านเรือน อาคารสำนักงาน โรงงานอุตสาหกรรมเบา และระบบไฟแสงสว่างทั่วไป
คุณสมบัติ
คุณสมบัติ
ลักษณะทั่วไปของสาย 60227 IEC 02 THW (f)
สายไฟรุ่นนี้เป็นสาย THW แบบฝอย โดยมีชื่อเต็มว่า 60227 IEC 02 THW (Flexible) ซึ่งแตกต่างจากสาย THW รุ่นมาตรฐาน (60227 IEC 01) ตรงที่ใช้ตัวนำทองแดงแบบฝอย (stranded conductor) แทนที่จะเป็นตัวนำแบบแกนเดี่ยว (solid conductor) ทำให้สายมีความยืดหยุ่นสูงมากขึ้น ติดตั้งง่ายในพื้นที่ที่ซับซ้อนหรือมีการโค้งงอจำนวนมาก สายชนิดนี้ยังคงคุณสมบัติตามมาตรฐาน IEC เช่นเดียวกับสายรุ่นอื่น ๆ และยังได้รับการรับรองตามมาตรฐาน มอก. 11-2553 ของประเทศไทยอีกด้วย
คุณสมบัติ และข้อดีของสาย 60227 IEC 02 THW (f)
- ตัวนำทองแดงแบบฝอย (Flexible Annealed Copper)
- ให้ค่าความต้านทานต่ำและมีความยืดหยุ่นสูง เหมาะสำหรับการติดตั้งในพื้นที่แคบหรือซับซ้อน รวมถึงเหมาะกับการเดินสายในอุปกรณ์ที่มีการเคลื่อนไหว
- ฉนวน PVC คุณภาพสูง (Heat Resistant PVC)
- หุ้มด้วยฉนวน PVC ที่สามารถทนต่ออุณหภูมิได้สูงถึง 70°C และรองรับแรงดันไฟฟ้าได้สูงสุด 450/750V ซึ่งเป็นมาตรฐานที่ใช้ในงานไฟฟ้าภายในอาคาร
- มาตรฐาน IEC และ มอก.
- ผลิตภายใต้มาตรฐาน IEC 60227 และได้รับการรับรองตาม มอก. 11-2553 ซึ่งรับรองถึงความปลอดภัย ความทนทาน และคุณภาพในการใช้งานจริง
- ติดตั้งง่ายกว่า THW แบบแกนเดี่ยว
- ความยืดหยุ่นของสายช่วยลดเวลาในการติดตั้ง โดยเฉพาะเมื่อเดินสายผ่านท่อที่มีมุมโค้งมากหรือต้องใช้การจัดเรียงภายในตู้ควบคุม
- มีหลายสีให้เลือก
- เหมาะกับการแยกเฟส แยกวงจร หรืองานที่ต้องการความชัดเจนในการจัดระบบสายไฟ เช่น สีแดง ดำ เหลือง เขียว น้ำเงิน ขาว ฯลฯ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| พื้นที่หน้าตัด (mm²) | 150 |
| ประเภทตัวนำ | ชนิดสายอ่อน |
| ความหนาฉนวน (mm) | 1.8 |
| เส้นผ่านศูนย์กลางรวม (mm) | 18.6 - 22.5 |
| ความต้านทานตัวนำที่ 20°C (Ω/km) | 0.129 |
| ความต้านทานฉนวนที่ 70°C (MΩ-km) | 0.0028 |
| กระแสสูงสุดในอากาศ (A) | 347 |
| น้ำหนักสาย (kg/km) | 1,600 |
| ความยาวมาตรฐาน (m) | 500/D |
ข้อมูลทางไฟฟ้า
| พื้นที่หน้าตัดเล็กน้อย (mm²) | 150 |
| ความต้านทานไฟฟ้ากระแสสลับ (R) (Ω/km) | 0.1550 |
| ความเหนี่ยวนำ (L) (mH/km) | 0.4172 |
| รีแอกแตนซ์ (XL) (Ω/km) | 0.1311 |
| อิมพีแดนซ์ (Z) (Ω/km) | 0.2030 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| ตัวนำ (Conductor) | ลวดทองแดงอบอ่อนแบบสายอ่อน (Flexible annealed copper wire) |
| ฉนวน (Insulation) | โพลีไวนิลคลอไรด์ชนิด C (Polyvinyl chloride - PVC/C) |
| การระบุแกน (Core Identification) | แกนเดี่ยว (Single-core): ใช้สีใดก็ได้ |
| การจำแนกประเภท (Classification) | อุณหภูมิสูงสุดของตัวนำ: 70°C |
| แรงดันไฟฟ้าวงจร (Circuit Voltage) | ไม่เกิน 450/750 โวลต์ |
| แรงดันไฟฟ้าที่กำหนด (Rated Voltage) | 450 โวลต์ ระหว่างสายกับดิน (Line to Earth) 750 โวลต์ ระหว่างสายกับสาย (Line to Line) |
| แรงดันทดสอบ (Testing Voltage) | 2,500 โวลต์ |
| มาตรฐานอ้างอิง (Reference Standard) | มอก. 11 เล่ม 3-2553, ตารางที่ 3 |
| การใช้งาน (Application) | เดินสายไฟภายในอาคาร ติดตั้งบนฉนวนหรือในท่อร้อยสาย ในพื้นที่แห้ง |
