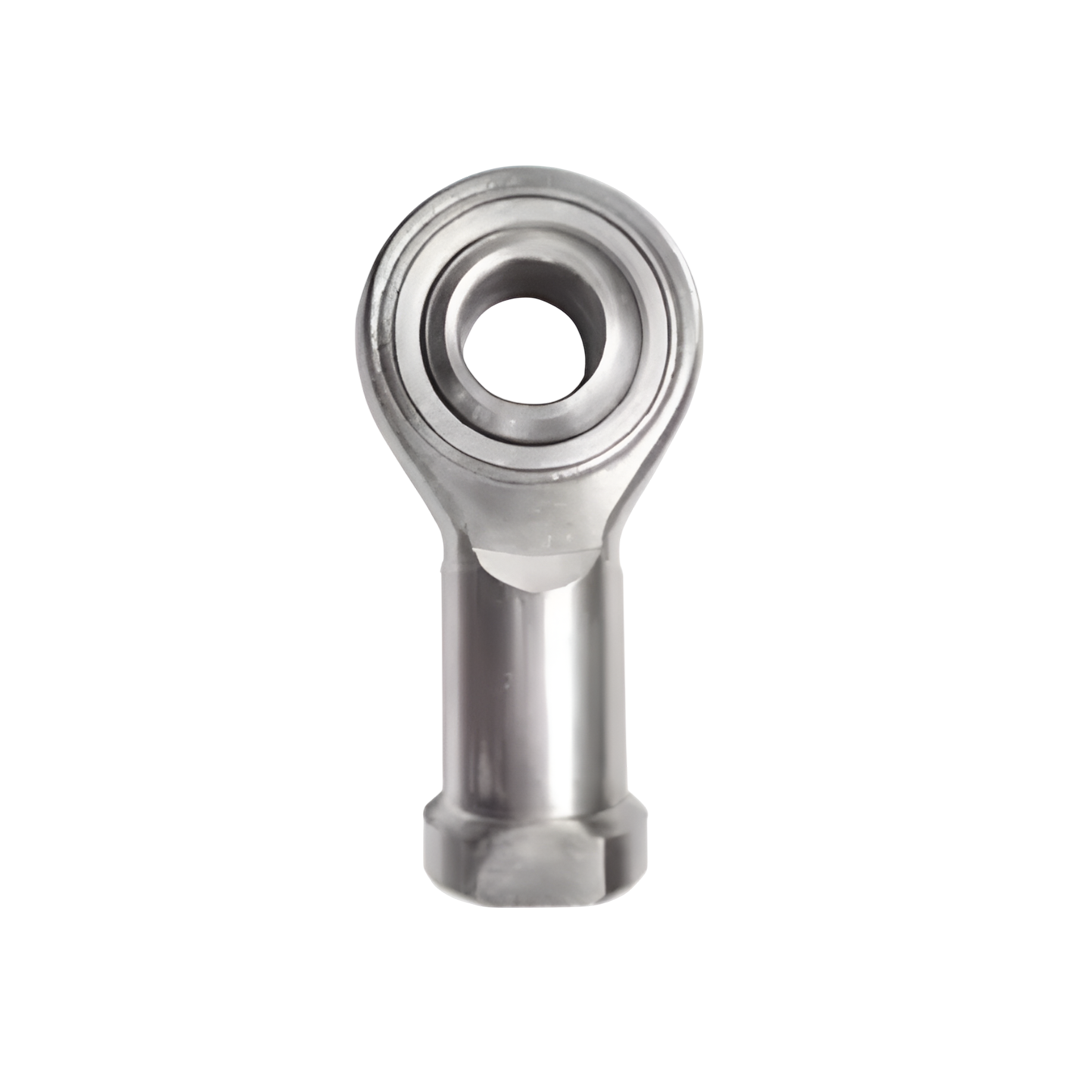

ลูกปืนตาเหลือก INK รหัส M-PHS 3
ลูกปืนตาเหลือก INK รหัส M-PHS 3
INK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
125.00 ฿
ราคาปกติ
ราคาโปรโมชัน
125.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ลูกปืนตาเหลือก INK รหัส M-PHS 3
INK Bearing คือแบรนด์ตลับลูกปืนคุณภาพสูงที่ได้รับความไว้วางใจจากผู้ใช้งานทั้งในประเทศและต่างประเทศ ด้วยมาตรฐานการผลิตจากประเทศญี่ปุ่น (Japan Quality) ที่เน้นความแม่นยำ ความแข็งแรงทนทาน และอายุการใช้งานที่ยาวนาน ตอบโจทย์การใช้งานในหลากหลายอุตสาหกรรม ไม่ว่าจะเป็น อุตสาหกรรมเครื่องจักรกล โรงงานผลิตอาหาร เครื่องจักรอัตโนมัติ งานลำเลียง หรือระบบขับเคลื่อนต่าง ๆ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ตลับลูกปืน Rod End ชนิดเกลียวใน (Female Thread) จากแบรนด์ INK เป็นชิ้นส่วนที่ใช้เชื่อมต่อกลไกที่มีการเคลื่อนไหวหรือหมุนในหลายทิศทาง โดยออกแบบให้รับแรงได้ดีทั้งในแนวรัศมีและแนวแกน เหมาะสำหรับงานที่ต้องการความแม่นยำสูงและความทนทานในการใช้งานต่อเนื่อง:
- หัวบอล (Pilloball) ผลิตจากเหล็กกล้าชุบแข็งพิเศษ ทนต่อแรงสั่นสะเทือนและแรงเสียดทาน
- ตัวเรือนเกลียวใน ทำจากเหล็กกล้า, สแตนเลส หรือวัสดุที่เคลือบกันสนิม เช่น ชุบซิงค์หรือโครเมต
- รองรับการหมุนและปรับมุมได้ ช่วยลดความเครียดที่เกิดจากการเบี่ยงแนว (misalignment)
- มีให้เลือกทั้งแบบหล่อลื่นในตัว (maintenance-free) และแบบต้องหล่อลื่นเป็นระยะ
- มีให้เลือกหลายขนาดและเกลียว ทั้งระบบเมตริก (Metric) และระบบนิ้ว (Inch)
การติดตั้ง
- เลือกขนาดเกลียวในให้ตรงกับแกนเพศผู้ ที่จะนำมาต่อ (ควรใช้คู่กับ Rod End ชนิดเกลียวนอกหรือลูกสูบที่มีเกลียว)
- ขันเข้ากับเกลียวผู้จนแน่นพอดี โดยใช้ประแจจับที่ฐานของตัวเรือนเท่านั้น
- หลีกเลี่ยงการหมุนหัวบอลขณะขันติดตั้ง เพราะจะทำให้ลูกปืนเสียหาย
- หากเป็นรุ่นต้องหล่อลื่น ควรเติมจารบีที่ช่องจ่าย (ถ้ามี) ตามรอบเวลาที่กำหนด
- ตรวจสอบความแน่น และมุมการเคลื่อนไหวก่อนใช้งานจริง เพื่อความปลอดภัย
การใช้งาน
- ตลับลูกปืน Rod End แบบเกลียวในของ INK เหมาะกับการใช้งานที่มีการเคลื่อนไหวหรือแรงกระทำหลากหลายทิศทาง เช่น:
- ระบบกลไกในเครื่องจักรอุตสาหกรรม
- แขนกลหรือลิงก์เคลื่อนไหวในระบบอัตโนมัติ
- การควบคุมระบบบังคับเลี้ยวในรถหรือเครื่องจักรกลหนัก
- ระบบไฮดรอลิกและนิวแมติก เช่น กระบอกสูบ
- เครื่องมือการแพทย์หรืออุปกรณ์ที่ต้องการการเคลื่อนไหวแบบละเอียด
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Identification number: หมายเลขระบุ | M-PHS 3 |
| Mass (Ref.): น้ำหนัก (โดยประมาณ) | 5.7 |
| Boundary dimensions mm: ขนาดขอบเขต (มม.) d | 3 |
| Boundary dimensions mm: ขนาดขอบเขต (มม.) Thread: เกลียว G | M3X0.5 |
| Boundary dimensions mm: ขนาดขอบเขต (มม.) d2 | 12 |
| Boundary dimensions mm: ขนาดขอบเขต (มม.) C1 | 4.5 |
| Boundary dimensions mm: ขนาดขอบเขต (มม.) B | 6 |
| Boundary dimensions mm: ขนาดขอบเขต (มม.) d1 | 5.2 |
| Boundary dimensions mm: ขนาดขอบเขต (มม.) l4 | 27 |
| Boundary dimensions mm: ขนาดขอบเขต (มม.) h1 | 21 |
| Boundary dimensions mm: ขนาดขอบเขต (มม.) l3 | 10 |
| Boundary dimensions mm: ขนาดขอบเขต (มม.) l5 | 3 |
| Boundary dimensions mm: ขนาดขอบเขต (มม.) W | 5.5 |
| Boundary dimensions mm: ขนาดขอบเขต (มม.) d3 | 5 |
| Boundary dimensions mm: ขนาดขอบเขต (มม.) dl | 6.5 |
| Boundary dimensions mm: ขนาดขอบเขต (มม.) r1smin | 0.2 |
| Ball dia. mm: ขนาดเส้นผ่านศูนย์กลางลูกบอล (มม.) | 7.938 |
| Basic load rating dyn. Cd (N): ค่าการรับน้ำหนักพื้นฐานแบบไดนามิก (นิวตัน) | 1 662 |
| Basic load rating stat. Cs (N): ค่าการรับน้ำหนักพื้นฐานแบบสถิต (นิวตัน) | 3 486 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทตลับลูกปืน | Rod End Bearing (Pilloball) |
| ลักษณะเกลียว | เกลียวตัวเมีย (Female Thread) |
| ชนิดของเกลียว | เกลียวเมตริกหรือเกลียวนิ้ว (M6, M8, M10, ฯลฯ) มีให้เลือกทั้งเกลียวขวา (R) และเกลียวซ้าย (L) |
| วัสดุตัวเรือน (Housing) | เหล็กกล้าเคลือบผิวกันสนิม หรือสแตนเลส บางรุ่นมีการชุบสังกะสี |
| วัสดุแหวนใน (Inner Ring) | เหล็กกล้าชุบแข็ง (Bearing Steel) |
| วัสดุลูกปืน (Ball) | เหล็กกล้าชุบแข็ง (บางรุ่นเป็นสแตนเลส) |
| มุมการเคลื่อนไหว (Swing Angle) | ประมาณ ±15° ถึง ±20° |
| แรงรับโหลดแนวรัศมี (Radial Load) | แตกต่างตามขนาด เช่น M6 รับได้ ~3.9 kN M10 รับได้ ~8.3 kN เป็นต้น |
| แรงรับโหลดแนวรุน (Axial Load) | โดยทั่วไปต่ำกว่า Radial Load (ประมาณ 20–30%) |
| อุณหภูมิใช้งาน | -30°C ถึง +100°C (ขึ้นอยู่กับวัสดุและรุ่น) |
| การหล่อลื่น | บางรุ่นมีจาระบีในตัว บางรุ่นต้องหล่อลื่นเพิ่ม |
| การติดตั้ง | ขันเข้ากับชิ้นงานเพศผู้ มีแบบเกลียวซ้าย/ขวาให้เลือก |
| การใช้งานทั่วไป | ระบบส่งกำลัง, แขนกล, ชิ้นส่วนเครื่องจักร, ระบบลิงก์, เครื่องกดอัตโนมัติ |
