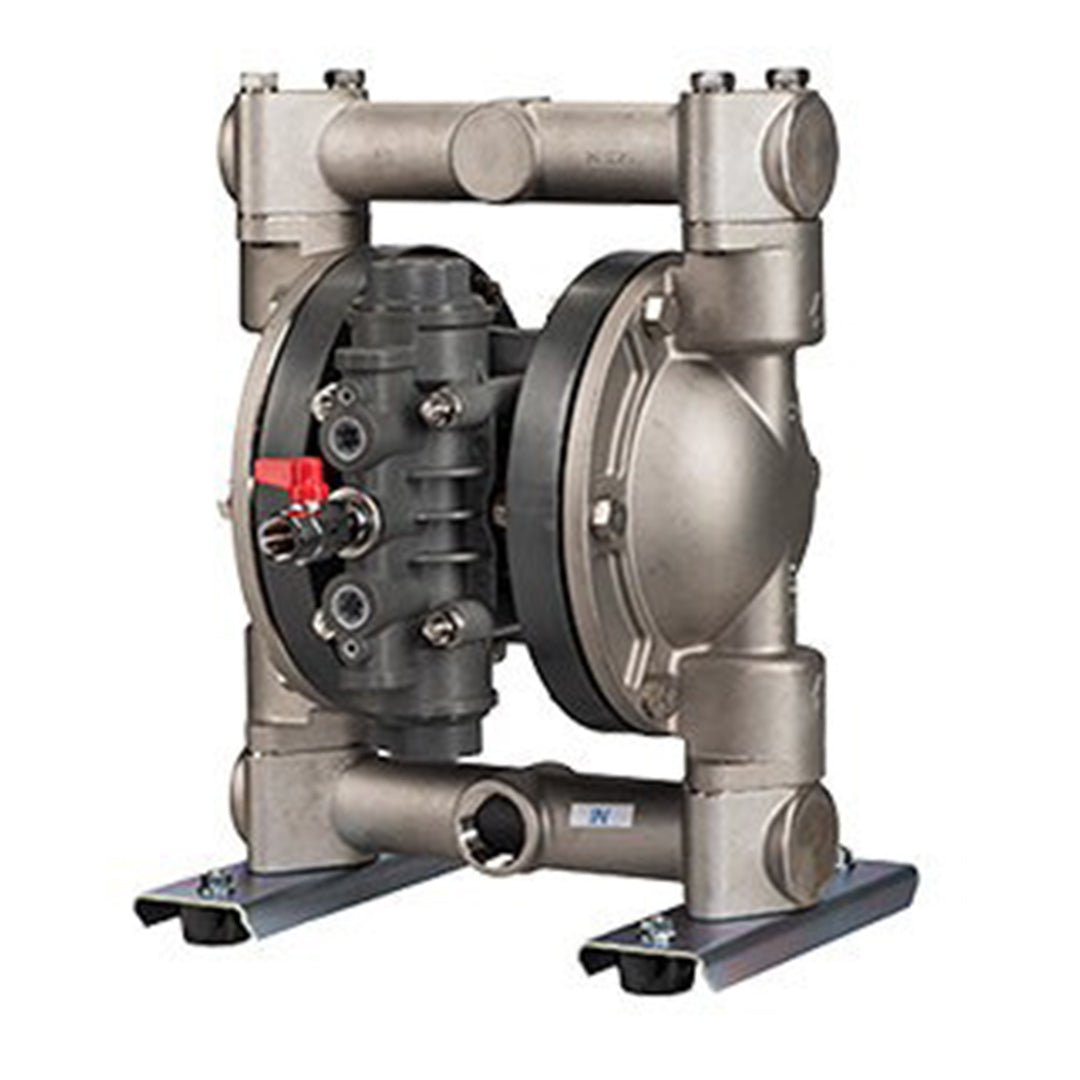

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-P20BSH
ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-P20BSH
YAMADA
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-P20BSH
ปั๊มไดอะแฟรมขับเคลื่อนด้วยลมรุ่น NDP-P20 มาพร้อมดีไซน์ปลอดภัยด้วยโครงสร้างป้องกันการระเบิดในตัว โดยใช้วัสดุโพลีโพรพิลีนชนิดพิเศษที่มีความทนทานต่อการกัดกร่อนสูง (PP-GF) สำหรับชิ้นส่วนแกนกลาง จึงเหมาะสำหรับการลำเลียงสารเคมีและของเหลวหลากหลายประเภท ตัวปั๊มเป็นระบบดูดของเหลวด้วยตัวเองอย่างสมบูรณ์แบบ ไม่ต้องเติมน้ำล่วงหน้า และด้วยโครงสร้างที่ไม่ต้องใช้มาตรการกันระเบิดเพิ่มเติม ทำให้สามารถติดตั้งใช้งานได้ในทุกพื้นที่ รุ่นนี้มีขนาดเส้นผ่านศูนย์กลางท่อ 3/4 นิ้ว (20 มม.) รองรับอัตราการไหลสูงสุดที่ประมาณ 110 ลิตรต่อนาที และสามารถลำเลียงของแข็งที่มีขนาดไม่เกิน 2 มม. ได้อย่างมีประสิทธิภาพ
คุณสมบัติ
คุณสมบัติ
- ใช้โพลีโพรพิลีนที่มีความทนทานต่อการกัดกร่อนสูง (PP-GF) สำหรับส่วนกลางของตัวปั๊ม ทนต่อการกัดกร่อนและไม่เป็นสนิม เหมาะสำหรับการลำเลียงสารเคมีและของเหลวหลากหลายประเภท
- วาล์วลมควบคุมทิศทางลม “C-Spool” ซึ่งเป็นดีไซน์เฉพาะของ Yamada ติดตั้งอยู่ตรงกลางของปั๊มไดอะแฟรมและไม่ต้องการการหล่อลื่นใดๆ เพราะเป็นระบบไร้น้ำมันโดยสมบูรณ์ กลไกช่วยการทำงานด้วยสปริงรูปตัว C (C-spring) ช่วยลดปัญหาการหยุดทำงานขณะใช้งาน และทำให้ปั๊มทำงานได้อย่างเสถียร
ขนาด
ขนาด
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| Body Material | A: Aluminum (ADC12) |
S: Stainless Steel (SCS14) |
F:Cast Iron (FC250) |
P:GF Polypropylene (PP-GF) |
| Diaphragm Material | ||||
| C: Neoprene (CR) |
NDP-P20BAC (854052) |
NDP-P20BSC (854066) |
NDP-P20BPC (854080) |
NDP-P20BPC-FL (854101) |
| N: Buna N (NBR) |
NDP-P20BAN (854053) |
NDP-P20BSN (854067) |
NDP-P20BPN (854081) |
NDP-P20BPN-FL (854102) |
| E: EPDM | NDP-P20BAE (854054) |
NDP-P20BSE (854068) |
NDP-P20BPE (854082) |
NDP-P20BPE-FL (854103) |
| V: Viton(R) (FKM) |
NDP-P20BAV (854055) |
NDP-P20BSV (854069) |
NDP-P20BPV (854083) |
NDP-P20BPV-FL (854104) |
| T: PTFE | NDP-P20BAT (854056) |
NDP-P20BST (854070) |
NDP-P20BPT (854084) |
NDP-P20BPT-FL (854105) |
| H: Hytrel(R) (TPEE) | NDP-P20BAH (854057) |
NDP-P20BSH (854071) |
NDP-P20BPH (854085) |
NDP-P20BPH-FL (854106) |
| S: Santoprene(R) (TPO) | NDP-P20BAS (854058) |
NDP-P20BSS (854072) |
NDP-P20BPS (854086) |
NDP-P20BPS-FL (854107) |
| H/T: Hytrel(R) (TPEE) | NDP-P20BAH/T (854213) |
NDP-P20BSH/T (854214) |
NDP-P20BPH/T (854215) |
NDP-P20BPH/T-FL (854216) |
| Wetted Parts Material | ||||
| Ball Valve | NDP-P20B□H: NBR NDP-P20B□H/T: PTFE Others: Same as the diaphragm material | |||
| Valve Seat | SMS1025 | SUS316 | PP-GF | PP-GF |
| Valve Stopper | ADC12 | SCS14 | PP-GF | PP-GF |
| Center Disk | NDP-P20BAT: A5056 Others: SUS316 |
SUS316 | PP-GF SCS13(Insert material) |
PP-GF SCS13(Insert material) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Specifications | |||||
| Nominal Diameter | 3/4"(20 mm) | ||||
| Material Connection | Suction Port | Rc 3/4 | JIS flange 10K 20A equivalent |
||
| Discharge Port | |||||
| Air Connection | Supply Port | Rc 1/4 | |||
| Exhaust Port | Rc 3/4 | ||||
| Air Supply Pressure | 0.2~0.7 MPa ※1 | ||||
| Maximum Discharge Pressure | 0.7 MPa | ||||
| Water Discharge/Cycle | Fluorine resin diaphragm: 240 mL *2 Other diaphragm: 350 mL *2 | ||||
| Maximum Flow Rate | Fluorine resin diaphragm: 100 L/min *3 Other diaphragm: 110 L/min *3 | ||||
| Maximum Air Consumption | Fluorine resin diaphragm: 1400 L/min (ANR) Other diaphragm: 1200 L/min (ANR) | ||||
| Maximum Size Solid | Maximum 2 mm | ||||
| Suction Head Lift | NDP-P20B□T: 1.5 m Others: 3 m | ||||
| Net Weight | 7.5 kg | 12.5 kg | 7.0 kg | 7.0 kg | |
การใช้งานหลัก
การใช้งานหลัก
- การลำเลียงของเหลวไวไฟในพื้นที่ป้องกันการระเบิด
- การเตรียมวัตถุดิบ เช่น ตัวทำละลายชนิดต่าง ๆ
- การขนส่งส่วนผสมและสารเติมแต่งในอุตสาหกรรมอาหาร
- การจ่ายน้ำยาทำความสะอาดระบบท่อ
- การเก็บรวบรวมน้ำมันเสียและน้ำเสีย
- การลำเลียงแอลกอฮอล์ น้ำยาฆ่าเชื้อ และสารละลายอื่น ๆ
