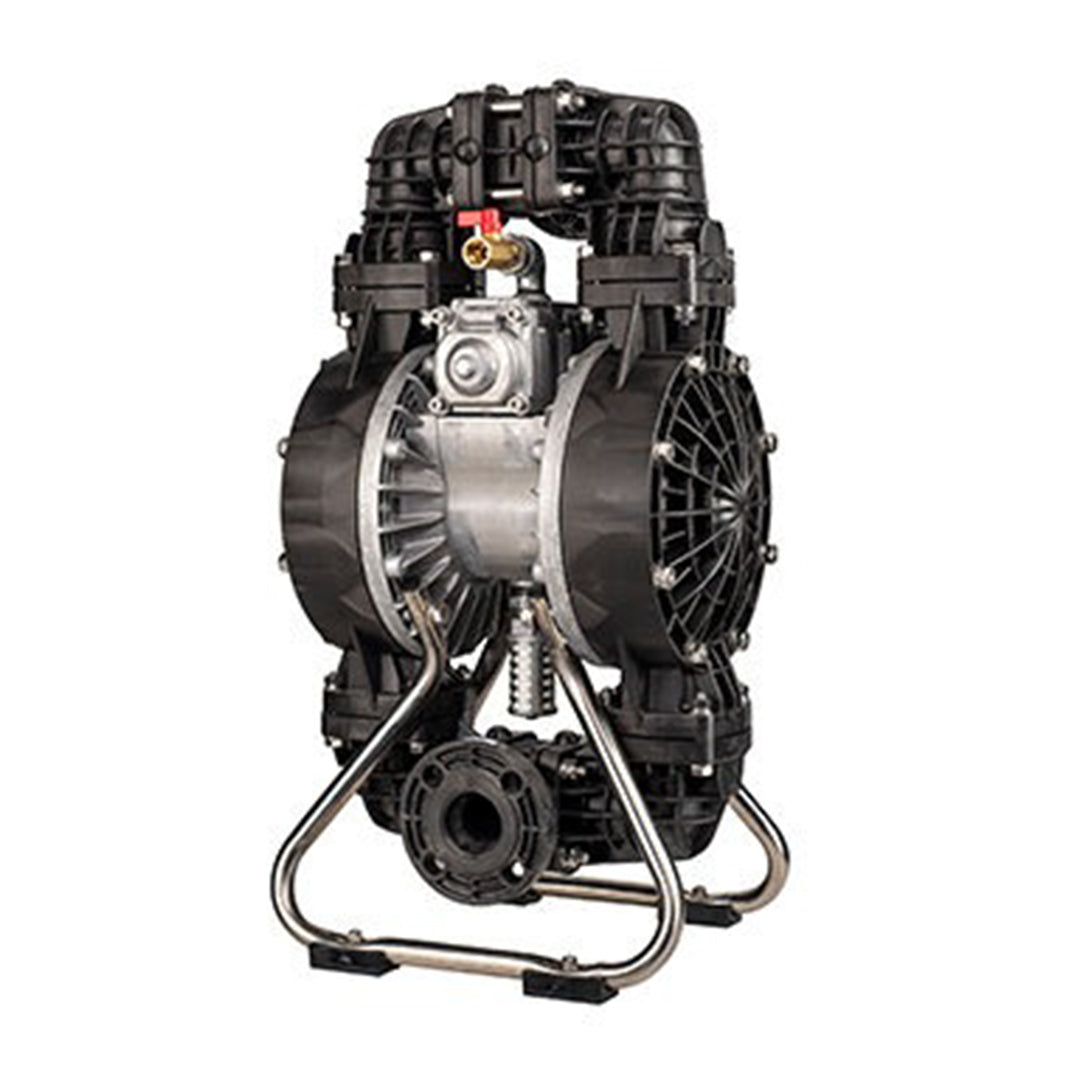

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-40BVW
ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-40BVW
YAMADA
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-40BVW
ปั๊มไดอะแฟรมขับเคลื่อนด้วยลม รุ่น NDP-40 ปั๊มรุ่นนี้ออกแบบมาให้สามารถลำเลียงของเหลวที่ติดไฟง่ายได้อย่างปลอดภัย ด้วยโครงสร้างที่มีคุณสมบัติป้องกันการระเบิดในตัว (Intrinsically Explosion-Proof) โดยไม่จำเป็นต้องติดตั้งอุปกรณ์ป้องกันเพิ่มเติม จึงสามารถใช้งานได้อย่างอิสระในทุกพื้นที่
ระบบดูดของเหลวอัตโนมัติ (Self-Suction Type): ไม่ต้องไพรเมอร์ก่อนใช้งาน ดูดและส่งของเหลวได้อย่างมีประสิทธิภาพ ควบคุมการไหลได้สะดวก: สามารถตัดหรือควบคุมการไหลที่ปลายทางได้ง่ายและปลอดภัย เพียงแค่เปิดหรือปิดวาล์ว รองรับของแข็ง: สามารถลำเลียงของแข็งขนาดไม่เกิน 7 มม. ประสิทธิภาพสูง: ขนาดเส้นผ่านศูนย์กลางท่อที่กำหนด: 1·1/2" (40 มม.) อัตราการไหลสูงสุด: ประมาณ 400 ลิตร/นาที
เหมาะสำหรับการใช้งานในอุตสาหกรรมที่มีความเสี่ยงจากของเหลวไวไฟ เช่น โรงงานเคมี พื้นที่กันระเบิด หรือระบบบำบัดของเสียที่มีสารติดไฟเจือปน
คุณสมบัติ
คุณสมบัติ
- วาล์วนำร่องซ้ายและขวาแบบแยกอิสระ (Independent Left and Right Pilot Valves) วาล์วนำร่องทั้งสองด้านนี้จะทำหน้าที่กระตุ้นวาล์วลมหลัก (air switch valve) เมื่อถึงจุดสิ้นสุดของจังหวะการทำงานของไดอะแฟรม โดยออกแบบให้ปราศจากการใช้สารหล่อลื่น (oil-free) อย่างสมบูรณ์ และไม่มีซีลแบบเคลื่อนไหว (dynamic seals) เนื่องจากแต่ละด้านทำงานแยกอิสระจากกัน
- วาล์วลมแบบ “C-Spool” สิทธิบัตรเฉพาะของ Yamada (Yamada’s Proprietary Design Air Switch Valve “C-Spool”) วาล์วลมที่ติดตั้งบริเวณส่วนกลางของปั๊มไดอะแฟรมนี้ได้รับการออกแบบเฉพาะโดย Yamada ให้มีคุณสมบัติ “ไม่ต้องหล่อลื่น” (oil-free) โดยสมบูรณ์ ซึ่งหมายความว่าไม่จำเป็นต้องมีการหล่อลื่นหรือบำรุงรักษาเป็นประจำ จุดเด่น ใช้สปริง “C-Spring” ช่วยในการทำงานของวาล์ว ทำให้สามารถลดปัญหาการหยุดทำงาน (stoppages) ของปั๊มระหว่างการใช้งาน ให้การทำงานที่ เสถียรและต่อเนื่อง เหมาะกับการใช้งานในระบบที่ต้องการความเชื่อถือได้สูง
ขนาด
ขนาด
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| Body Material | |||||
|---|---|---|---|---|---|
| A: Aluminum (ADC12) | S: Stainless Steel (SCS14) | F: Cast Iron (FC250) | P:GF Polypropylene (PP-GF) | V:CF Kynar(R) (PVDF-CF) | |
| Diaphragm Material | |||||
| C: Neoprene (CR) | NDP-40BAC (852655) |
NDP-40BSC (852657) |
NDP-40BFC (852666) |
NDP-40BPC (852659) |
- |
| N: Buna N (NBR) | NDP-40BAN (852320) |
NDP-40BSN (852323) |
NDP-40BFN (852662) |
NDP-40BPN (852326) |
- |
| E: EPDM | NDP-40BAE (852656) |
NDP-40BSE (852658) |
NDP-40BFE (852667) |
NDP-40BPE (852660) |
NDP-40BVE (853863) |
| V: Viton(R) (FKM) |
NDP-40BAV (852310) |
NDP-40BSV (852311) |
NDP-40BFV (852665) |
NDP-40BPV (852312) |
- |
| T: PTFE | NDP-40BAT (852322) |
NDP-40BST (852325) |
NDP-40BFT (852664) |
NDP-40BPT (852328) |
NDP-40BVT (853864) |
| H: Hytrel(R) (TPEE) | NDP-40BAH (852321) |
NDP-40BSH (852324) |
NDP-40BFH (852663) |
NDP-40BPH (852327) |
- |
| S: Santoprene(R) (TPO) | NDP-40BAS (852706) |
NDP-40BSS (852707) |
NDP-40BFS (852668) |
NDP-40BPS (852708) |
NDP-40BVS (853865) |
| H/T: Hytrel(R) (TPEE) | NDP-40BAH/T (853025) |
NDP-40BSH/T (853026) |
NDP-40BFH/T (853027) |
NDP-40BPH/T (853028) |
- |
| W: PTFE+EPDM | NDP-40BAW (855278) |
NDP-40BSW (855281) |
NDP-40BFW (855284) |
NDP-40BPW (855286) |
NDP-40BVW (855290) |
| Wetted Parts Material | |||||
| Flat Valve | NDP-40B=H/T,B=W: PTFE Others: Same as the diaphragm material | ||||
| Valve Seat | NDP- 40BAT,BAW: A5056 Others: Same as the diaphragm material |
NDP- 40BST,BSW: SUS316 Others: Same as the diaphragm material |
NDP- 40BFT,BFW: SUS316 Others: Same as the diaphragm material |
PP | PTFE |
| Valve Stopper | Same as the body material (integrated type) | ||||
| Center Disk | A5056 | SUS316 | SS400 | PPG SCS13 (Insert material) |
PVDF SCS13 (Insert material) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Nominal Diameter | 2" (50 mm) | |||||
| Material Connection | Suction Port | JIS flange 10K 50A equivalent | Rc 2 | JIS flange 10K 50A equivalent | ||
| Discharge Port | JIS flange 10K 50A equivalent | Rc 2 | JIS flange 10K 50A equivalent | |||
| Supply Port | Rc 3/4 (W/air valve) | |||||
| Exhaust Port | Rc 1 (W/silencer) | |||||
| Air Supply Pressure | 0.2 ~ 0.7 MPa *1 | |||||
| Maximum Discharge Pressure | 0.7 MPa | |||||
| Water Discharge/Cycle | NDP-50B=T: 2500mL NDP-50B=W: 1800mL Other diaphragm: 4300mL |
NDP-50B=T: 2100mL NDP-50B=W: 2000mL Other diaphragm: 4300mL |
||||
| Maximum Flow Rate | NDP-50B=T: 600 L/min *3 NDP-50B=W: 630 L/min *3 Other diaphragm: 660 L/min *3 |
NDP-50B=T: 550 L/min *3 Other diaphragm: 600 L/min *3 |
||||
| Maximum Air Consumption | NDP-50B=W: 6400 L/min (ANR) Other diaphragm: 6300 L/min (ANR) |
NDP-50B=W: 5600 L/min (ANR) Other diaphragm: 6000 L/min (ANR) |
||||
| Maximum Size Solid | Maximum 8 mm | |||||
| Suction Head Lift | NDP-50B=W: 2 m NDP-50B=T: 3 m Others: 5 m | |||||
| Net Weight | NDP-50BAT: 32.5 kg NDP-50BAW: 33.5 kg Others: 34.5 kg |
NDP-50BST: 58.5 kg NDP-50BSW: 59.5 kg Others: 62.0 kg |
NDP-50BFT: 61.5 kg NDP-50BFW: 62.5 kg Others: 65.0 kg |
35.0 kg |
41.0 kg | |
การใช้งานหลัก
การใช้งานหลัก
- การเก็บของเหลวเสีย (Collection of Waste Liquid)
- การเก็บตะกอนหรือโคลน (Sludge)
- การสูบจ่ายแอลกอฮอล์ (Alcohol)
- การขนส่งเอทานอล (Transfer of Ethanol)
- การทำความสะอาดถังน้ำมันดิบและถังวัตถุดิบ (Cleaning of Crude Oil and Raw Material Tanks)
