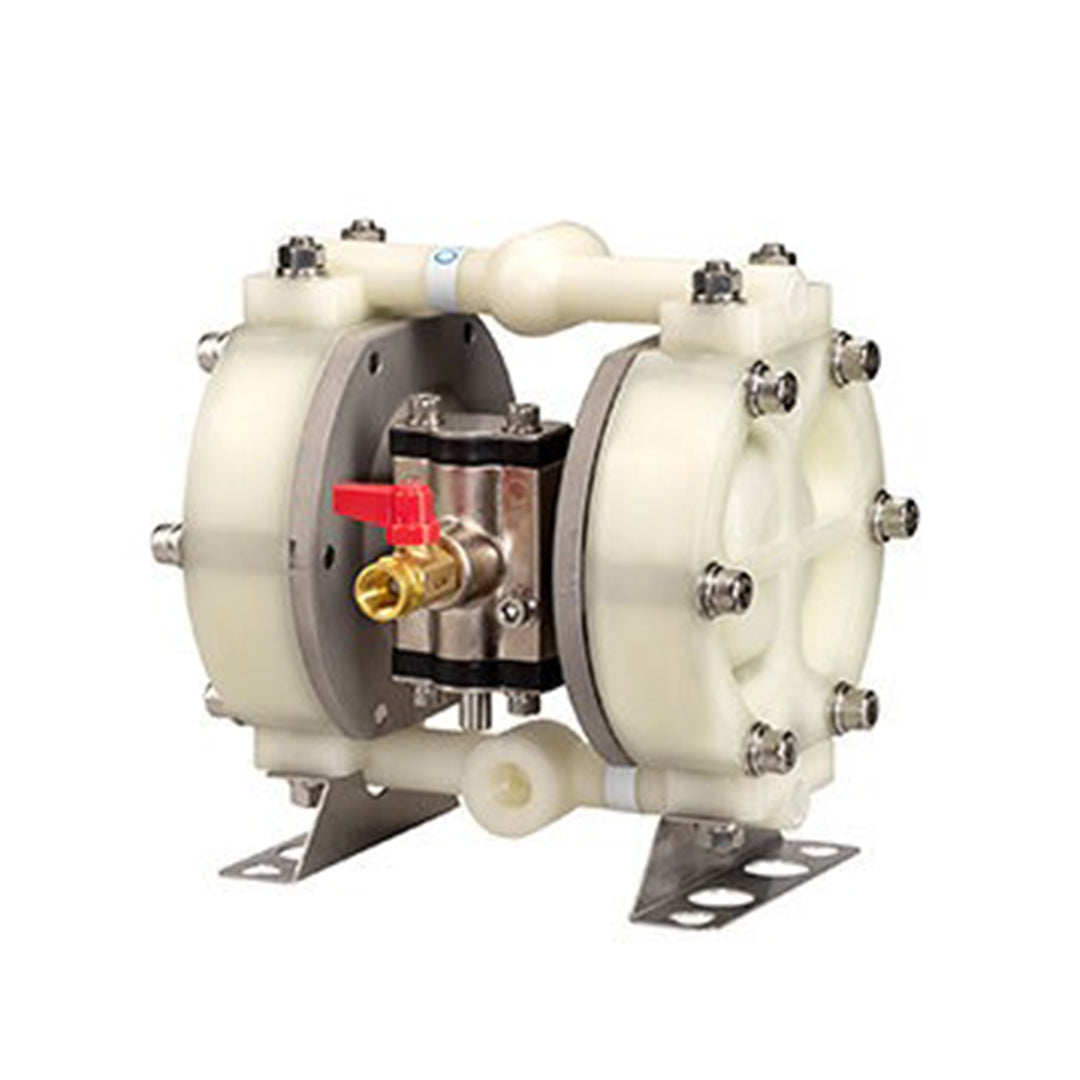

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code DP-10BPH
ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code DP-10BPH
YAMADA
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code DP-10BPH
ออกแบบเพื่อความปลอดภัยด้วยคุณสมบัติป้องกันการระเบิดในตัว (Safe Design with Intrinsically Explosion-proof Specification) ปั๊มไดอะแฟรมขับเคลื่อนด้วยลมรุ่นนี้สามารถลำเลียงของเหลวได้หลากหลายประเภท ตั้งแต่ของเหลวที่ติดไฟง่าย ไปจนถึงของเหลวที่มีอนุภาคกัดกร่อน
ระบบดูดของเหลวอัตโนมัติเต็มประสิทธิภาพ (Fully Self-Suction Type) ไม่จำเป็นต้องไพรเมอร์ก่อนการใช้งาน สามารถดูดของเหลวได้ทันทีอย่างมีประสิทธิภาพ
ไม่มีชิ้นส่วนแบบเลื่อนในบริเวณสัมผัสของเหลว (No Sliding Parts in Wetted Areas) ช่วยลดความเสี่ยงในการรั่วไหลของของเหลวที่เกิดจากการเสียดสีของซีล จึงมั่นใจในความปลอดภัยและความสะอาดของระบบ
คุณสมบัติ
คุณสมบัติ
- ปั๊มไดอะแฟรมขับเคลื่อนด้วยลม (Air-powered diaphragm pump)
- ออกแบบมาตรฐานป้องกันการระเบิดในตัว (Intrinsically Explosion-proof) เหมาะสำหรับลำเลียงของเหลวที่ติดไฟง่ายและของเหลวที่มีสารกัดกร่อน
- เป็นระบบดูดของเหลวด้วยตัวเองเต็มประสิทธิภาพ (Fully self-suction) ไม่ต้องไพรเมอร์ก่อนใช้งาน
- ไม่มีชิ้นส่วนแบบเลื่อน (sliding parts) ในส่วนที่สัมผัสของเหลว ช่วยลดความเสี่ยงของการรั่วซึม
- เส้นผ่านศูนย์กลาง 3/8 นิ้ว (10 มม.)
- อัตราการไหลสูงสุด ประมาณ 20 ลิตร/นาที
- ขนาดของแข็งสูงสุดที่ลำเลียงได้ ไม่เกิน 1 มม.
- การใช้งาน สามารถลำเลียงของเหลวได้หลากหลาย ทั้งของเหลวไวไฟ สารกัดกร่อน และของเหลวที่มีแข็งปน
ขนาด
ขนาด
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| Body Material | |||
|---|---|---|---|
| A: Aluminum (ADC12) | S: Stainless Steel (SCS14) | P: GF Polypropylene (PP-GF) | |
| Diaphragm Material | |||
| C: Neoprene (CR) | DP-10BAC (851743) |
DP-10BSC (851746) |
DP-10BPC (851745) |
| N: Buna N (NBR) | DP-10BAN (851742) |
DP-10BSN (851747) |
DP-10BPN (852280) |
| T:PTFE (TPEE) |
DP-10BAT (851725) |
DP-10BST (851741) |
DP-10BPT (851744) |
| H: Hytrel(R) (TPEE) |
DP-10BAH (851750) |
DP-10BSH (851751) |
DP-10BPH (851752) |
| S: Santoprene(R) (TPO) |
DP-10BAS (852674) |
DP-10BSS (852675) |
DP-10BPS (852676) |
| H/T: Hytrel(R) (TPEE) |
DP-10BAH/T (851872) |
DP-10BSH/T (851873) |
DP-10BPH/T (851874) |
| Wetted Parts Material | |||
| Ball Valve | DP-10BOH/T: PTFE Others: Same as the diaphragm material | ||
| Valve Seat | A5056 | SUS316 | DP-10BPC: CR DP-10BPN: NBR Others: PP-GF |
| Valve Stopper | PA *1 | SCS14 | PP-GF |
| Center Disk | A5056 | SUS316 | PP SUS304(Insert material) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Specifications | ||||
| Nominal Diameter | 3/8"(10 mm) | |||
| Material Connection | Suction Port | Rc 3/8 | ||
| Discharge Port | Rc 3/8 | |||
| Air Connection | Supply Port | Rc 1/4 (W/air valve) | ||
| Exhaust Port | Rc 3/8 (W/silencer) | |||
| Air Supply Pressure | 0.2 ~ 0.7 Mpa*2 | |||
| Maximum Discharge Pressure | 0.7 MPa | |||
| Water Discharge/Cycle | 50 mL *3 | |||
| Maximum Flow Rate | 20 L/min *4 | 17 L/min *4 | ||
| Maximum Air Consumption | 300 L/min (ANR) | 250 L/min (ANR) | ||
| Maximum Size Solid | 1mm以下 | |||
| Suction Head Lift | 1m | |||
| Net Weight | 3.5 kg | 5.2 kg | 3.0 kg | |
การใช้งานหลัก
การใช้งานหลัก
- การดูดและกำจัดเชื้อเพลิง (น้ำมันเบนซินและน้ำมันดีเซล)
- การจ่ายและใช้งานกาวหรือสารยึดติด
- การติดตั้งร่วมกับเครื่องจักรหรืออุปกรณ์
- การเก็บรวบรวมน้ำมันลอยผิว (Floating Oil Recovery)
