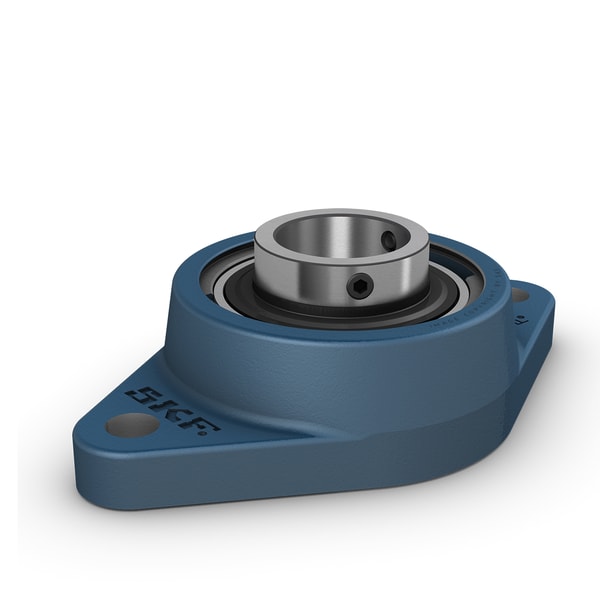

ตลับลูกปืน SKF FYTB 3/4 TF พร้อมเสื้อแบบหน้าแปลนรูปไข่
ตลับลูกปืน SKF FYTB 3/4 TF พร้อมเสื้อแบบหน้าแปลนรูปไข่
SKF
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืน SKF FYTB 3/4 TF พร้อมเสื้อแบบหน้าแปลนรูปไข่
- รูใน 19.05 มิล , เซ็นเตอร์รู 90 มิล
- มีแผ่นกันฝุ่นพิเศษ 2 ชั้น ป้องกันฝุ่นและสิ่งแปลกปลอม
- กักเก็บจารบีได้ดี
- สำเร็จรูปพร้อมใช้งานทันที
ตลับลูกปืน SKF FYTB 3/4 TF พร้อมเสื้อแบบหน้าแปลนรูปไข่ ประกอบด้วย
- 🔴 เสื้อลูกปืนเบอร์ FYTB 504 M
- 🔴 ตลับลูกปืนเบอร์ YAR 204-012-2F
ขนาดเสื้อลูกปืน
d
19.05 mm
Bore diameter
d1
≈ 28.2 mm
Outer diameter inner ring
A
29.5 mm
Overall width
A1
11 mm
Flange width
A3
3.2 mm
Depth of centring recess
A5
20.5 mm
Width including end cover
B
31 mm
Width of inner ring
B4
4.5 mm
Distance from locking device side face to thread centre
Db1
58 mm
Top external diameter
Db2
60.5 mm
Base external diameter
Dc
50.8 mm
Centering diameter
H
112 mm
Overall height
J
90 mm
Distance between attachment bolts
L
60.5 mm
Overall length
N
11.5 mm
Diameter of attachment bolt hole
s1
18.3 mm
Distance from locking device side face to raceway centre
T
37.3 mm
Overall unit width
RG
1/4-28 UNF
Housing thread for grease fitting
R1
20 mm
Axial position of the housing thread
Rα
45 °
Angular position of the housing thread
DN
6.5 mm
Diameter of head sphere of grease fitting
SWN
7 mm
Hexagonal key size for the grease fitting
GN
1/4-28 SAE-LT
Thread of the grease fitting
J6
74 mm
Distance of dowel pins
J7
11.5 mm
Axial offset of dowel pins
N4
2 mm
Recommended diameter for dowel pins
น้ำหนัก
0.45 kg
