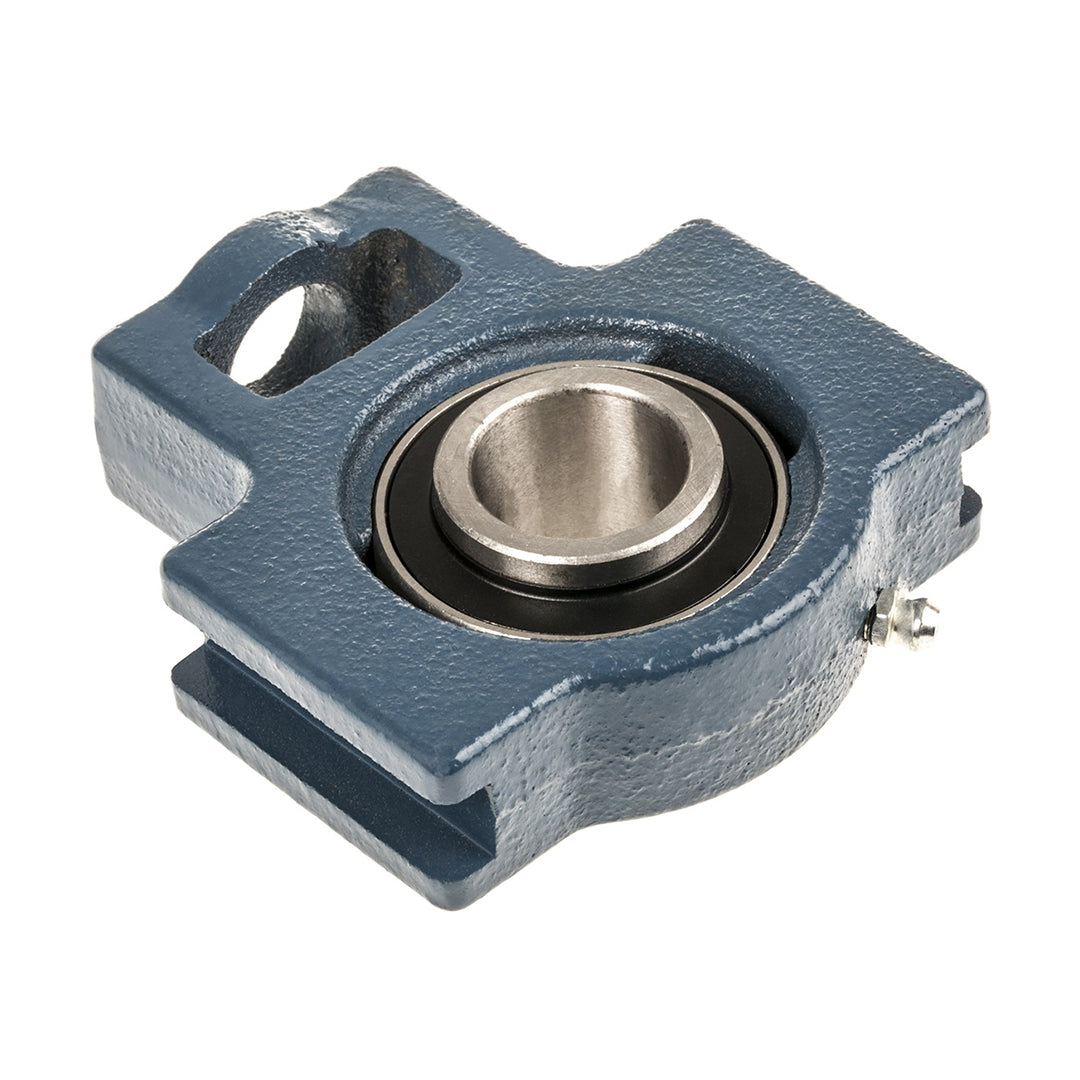

ตลับลูกปืน Pillow Block Bearings EDB code UCT315-46

Pillow Block Bearings ซีรีส์ UCT จาก EDB International เป็นชุดแบริ่งพร้อมตัวเรือนที่ออกแบบมาเพื่อรองรับเพลาที่หมุนในระบบต่าง ๆ โดยมีโครงสร้างลูกปืนเม็ดกลมร่องลึกแบบติดตั้งพร้อม housing ทำงานเป็น take-up pillow block unit เหมาะสำหรับงานทั่วไปทั้งระบบลำเลียง เครื่องจักรกลหนัก-เบา และงานอุตสาหกรรม รองรับแรงรัศมีเป็นหลัก พร้อมแรงแนวแกนเล็กน้อย ขนาดมีหลายรุ่นตั้งแต่ประมาณ 12 mm, 15 mm, 17 mm, 20 mm, 25 mm เป็นต้น ทำให้เลือกใช้ได้ตามขนาดเพลาและแรงโหลดที่ต้องการ พร้อมตัวเลือกซีลและระบบล็อกเพลาสำหรับติดตั้งง่ายและใช้งานยาวนานในสภาพแวดล้อมทั่วไปของการใช้งานเชิงกลเมคานิคของอุตสาหกรรมต่าง ๆ

คุณสมบัติ

• ยูนิตพร้อมตัวเรือนแบบ Pillow Block: ตัวเรือนพร้อมบูชและลูกปืนทำให้ติดตั้งได้ง่ายและแน่นหนา
• แบริ่งร่องลึกแถวเดียว: รองรับแรงรัศมีเป็นหลักและแรงแนวแกนระดับเล็กน้อยเหมาะกับงานหมุนทั่วไป
• วัสดุแข็งแรง: ตัวเรือนมักใช้เหล็กหล่อคุณภาพสูง รับแรงใช้งานได้ดี
• ล็อกบนเพลาได้สะดวก: ใช้สกรูล็อกหรือชุดล็อกทั่วไปเพื่อยึดกับเพลา
• ขนาดหลายรุ่น: ให้เลือกตามความต้องการเพลาและแรงใช้งาน

ข้อมูลจำเพาะ

• ช่วงรูใน (Bore, d): ประมาณ 12 mm, 15 mm, 17 mm, 20 mm, 25 mm ฯลฯ ในรุ่น UCT201–UCT204–UCT205
• การยึดติด: ตัวเรือนมีรูยึดมาตรฐานและโครงสร้างฐานสำหรับยึดบนพื้นหรือแผ่นรองรับ
• รูปทรง Housing: มีฐานแบบ pillow block สำหรับติดตั้งกับโครงสร้างต่าง ๆ
• น้ำหนัก: แตกต่างตามขนาดรุ่นแต่ในซีรีส์ UCT200 อยู่ราว ๆ 0.7–0.8 kg ในรุ่นเล็ก

Bearing No.	Dimensions mm																Weight Kg
	inch
	d	o	g	p	q	s	b	k	e	a	w	j	l	h	B	n
UCT201 UCT201-8	12 1/2	16 5/8	10 25/64	51 2-1/64	32 1-1/4	19 3/4	51 2-1/64	12 15/32	76 2-63/64	89 3-1/2	94 3-11/16	32 1-1/4	21 13/16	61 2-13/32	31 1.2205	12.7 0.5	0.8 0.8
UCT202 UCT202-9 UCT202-10	15 9/16 5/8	16 5/8	10 25/64	51 2-1/64	32 1-1/4	19 3/4	51 2-1/64	12 15/32	76 2-63/64	89 3-1/2	94 3-11/16	32 1-1/4	21 13/16	61 2-13/32	31 1.2205	12.7 0.5	0.79 0.79 0.79
UCT203 UCT203-11	17 11/16	16 5/8	10 25/64	51 2-1/64	32 1-1/4	19 3/4	51 2-1/64	12 15/32	76 2-63/64	89 3-1/2	94 3-11/16	32 1-1/4	21 13/16	61 2-13/32	31 1.2205	12.7 0.5	0.78 0.77
UCT204 UCT204-12	20 3/4	16 5/8	10 25/64	51 2-1/64	32 1-1/4	19 3/4	51 2-1/64	12 15/32	76 2-63/64	89 3-1/2	94 3-11/16	32 1-1/4	21 13/16	61 2-13/32	31 1.2205	12.7 0.5	0.76 0.76
UCT205 UCT205-13 UCT205-14 UCT205-15 UCT205-16	25 13/16 7/8 15/16 1	16 5/8	10 25/64	51 2-1/64	32 1-1/4	19 3/4	51 2-1/64	12 15/32	76 2-63/64	89 3-1/2	97 3-13/16	32 1-1/4	24 15/16	62 2-7/16	34.1 1.3425	14.3 0.563	0.81 0.85 0.84 0.82 0.81
UCT206 UCT206-17 UCT206-18 UCT206-19 UCT206-20	30 1-1/16 1-1/8 1-3/16 1-1/4	16 5/8	10 25/64	56 2-7/32	37 1-29/64	22 55/64	57 2-1/4	12 15/32	89 3-1/2	102 4-1/64	113 4-29/64	37 1-29/64	28 1-3/32	70 2-3/4	38.1 1.5	15.9 0.626	1.22 1.23 1.24 1.22 1.21
UCT207 UCT207-20 UCT207-21 UCT207-22 UCT207-23	35 1-1/4 1-5/16 1-3/8 1-7/16	16 5/8	13 33/64	64 2-33/64	37 1-29/64	22 55/64	64 2-33/64	12 15/32	89 3-1/2	102 4-1/64	129 5-5/64	37 1-29/64	30 1-3/16	78 3-5/64	42.9 1.689	17.5 0.689	1.44 1.5 1.46 1.44 1.41
UCT208 UCT208-24 UCT208-25	40 1-1/2 1-9/16	19 3/4	16 5/8	83 3-17/64	49 1-15/16	29 1-9/64	83 3-17/64	16 5/8	102 4-1/64	114 4-31/64	144 5-43/64	49 1-15/16	33 1-5/16	89 3-1/2	49.2 1.937	19 0.748	2.4 2.44 2.41
UCT209 UCT209-26 UCT209-27 UCT209-28	45 1-5/8 1-11/16 1-3/4	19 3/4	16 5/8	83 3-17/64	49 1-15/16	29 1-9/64	83 3-17/64	16 5/8	102 4-1/64	117 4-39/64	144 5-43/64	49 1-15/16	35 1-3/8	87 3-27/64	49.2 1.937	19 0.748	2.36 2.46 2.42 2.38
UCT210 UCT210-29 UCT210-30 UCT210-31 UCT210-32	50 1-13/16 1-7/8 1-15/16 2	19 3/4	16 5/8	83 3-17/64	49 1-15/16	29 1-9/64	86 3-17/64	16 5/8	102 4-1/64	117 4-39/64	149 5-55/64	49 1-15/16	37 1-15/32	90 3-35/64	51.6 2.0315	19 0.748	2.43 2.55 2.5 2.45 2.41
UCT211 UCT211-32 UCT211-33 UCT211-34 UCT211-35	55 2 2-1/16 2-1/8 2-3/16	25 63/64	19 3/4	102 4-1/64	64 2-1/32	35 1-3/8	95 3-3/4	22 55/64	130 5-1/8	146 5-3/4	171 6-47/64	64 2-33/64	38 1-1/2	106 4-11/64	55.6 2.189	22.2 0.874	4.11 4.26 4.2 4.15 4.09
UCT212 UCT212-36 UCT212-37 UCT212-38 UCT212-39	60 2-1/4 2-5/16 2-3/8 2-7/16	32 1-17/64	19 3/4	102 4-1/64	64 2-1/32	35 1-3/8	102 4-1/64	22 55/64	130 5-1/8	146 5-3/4	194 7-41/64	64 2-33/64	42 1-21/32	119 4-11/16	65.1 2.563	25.4 1	4.97 5.1 5.02 4.95 4.88
UCT213 UCT213-40 UCT213-41	65 2-1/2 2-9/16	32 1-17/64	21 53/64	111 4-3/8	70 2-3/4	41 1-39/64	121 4-49/64	26 1-1/32	151 5-15/16	167 6-37/64	224 8-13/16	70 2-3/4	44 1-23/32	137 5-25/64	65.1 2.563	25.4 1	6.65 6.74 6.65
UCT214 UCT214-42 UCT214-43 UCT214-44	70 2-5/8 2-11/16 2-3/4	32 1-17/64	21 53/64	111 4-3/8	70 2-3/4	41 1-39/64	121 4-49/64	26 1-1/32	151 5-15/16	167 6-37/64	224 8-13/16	70 2-3/4	46 1-13/16	137 5-25/64	74.6 2.937	30.2 1.189	7.05 7.26 7.16 7.06
UCT215 UCT215-45 UCT215-46 UCT215-47 UCT215-48	75 2-13/16 2-7/8 2-15/16 3	32 1-17/64	21 53/64	111 4-3/8	70 2-3/4	41 1-39/64	121 4-49/64	26 1-1/32	151 5-15/16	167 6-37/64	232 9-9/64	70 2-3/4	48 1-57/64	140 5-33/64	77.8 3.063	33.3 1.311	7.41 7.66 7.55 7.44 7.32
UCT216 UCT216-49 UCT216-50 UCT216-51	80 3-1/16 3-1/8 3-3/16	32 1-17/64	21 53/64	111 4-3/8	70 2-3/4	41 1-39/64	121 4-49/64	26 1-1/32	165 6-1/2	184 7-1/4	235 9-1/4	70 2-3/4	51 2	140 5-33/64	82.6 3.252	33.3 1.311	8.3 8.48 8.35 8.22
UCT217 UCT217-52 UCT217-53 UCT217-55	85 3-1/4 3-5/16 3-7/16	38 1-1/2	29 1-9/64	124 4-7/8	73 2-7/8	48 1-57/64	157 6-3/16	30 1-3/16	173 6-13/16	198 7-51/64	260 10-15/64	73 2-7/8	54 2-1/8	162 6-3/8	85.7 3.374	34.1 1.343	11.00 11.22 11.09 10.8
UCT305 UCT305-13 UCT305-14 UCT305-15 UCT305-16	25 13/16 7/8 15/16 1	16 5/8	14 9/16	62 2-7/16	36 1-13/32	26 1-1/32	65 2-9/16	12 0.472	80 3-5/32	89 3-1/2	122 4-13/16	36 1-13/32	26 1-1/32	76 3	38 1.4961	15 0.591	1.4
UCT306 UCT306-17 UCT306-18 UCT306-19	30 1-1/16 1-1/8 1-3/16	18 23/32	16 5/8	70 2-3/4	41 1-5/8	28 1-3/32	74 2-29/32	16 0.63	90 3-35/64	100 3-15/16	137 5-13/32	41 1-5/8	28 1-3/32	85 3-11/32	43 1.6929	17 0.669	1.8
UCT307 UCT307-20 UCT307-21 UCT307-22 UCT307-23	35 1-1/4 1-5/16 1-3/8 1-7/16	20 25/32	17 43/64	75 2-15/16	45 1-25/32	30 1-3/16	80 3-5/32	16 0.63	100 3-15/16	111 4-3/8	150 5-29/32	45 1-25/32	32 1-1/4	94 3-11/16	48 1.8898	19 0.748	2.4
UCT308 UCT308-24 UCT308-25	40 1-1/2 1-9/16	22 7/8	19 3/4	83 3-17/64	50 1-31/32	32 1-1/4	89 3-1/2	18 0.709	112 4-13/32	124 4-7/8	162 6-3/8	50 1-31/32	34 1-11/32	100 3-15/16	52 2.0472	19 0.748	3
UCT309 UCT309-26 UCT309-27 UCT309-28	45 1-5/8 1-11/16 1-3/4	24 15/16	20 25/32	90 3-17/32	55 2-5/32	34 1-11/32	97 3-13/16	18 0.709	125 4-59/64	138 5-7/16	178 7	55 2-5/32	38 1-1/2	110 4-11/32	57 2.2441	22 0.886	4
UCT310 UCT310-29 UCT310-30 UCT310-31	50 1-13/16 1-7/8 1-15/16	27 1-1/16	22 7/8	98 3-27/32	61 2-13/32	37 1-15/32	106 4-3/16	20 0.787	140 5-33/64	151 5-15/16	192 7-9/16	61 2-13/32	40 1-9/16	118 4-21/32	61 2.4016	22 0.866	5
UCT311 UCT311-32 UCT311-33 UCT311-34 UCT311-35	55 2 2-1/16 2-1/8 2-3/16	29 1-15/16	23 29/32	105 4-1/8	66 2-19/32	39 1-17/32	115 4-17/32	22 0.866	150 5-29/32	163 6-13/32	207 8-5/32	66 2-19/32	44 1-23/32	127 5	66 2.5984	25 0.984	6.4
UCT312 UCT312-36 UCT312-37 UCT312-38 UCT312-39	60 2-1/4 2-5/16 2-3/8 2-7/16	31 1-7/32	25 31/32	113 4-7/16	71 2-25/32	41 1-5/8	123 4-27/32	22 0.866	160 6-19/64	178 7	220 8-21/32	71 2-25/32	46 1-13/16	135 5-5/16	71 2.7953	26 1.024	7.6
UCT313 UCT313-40 UCT313-41	65 2-1/2 2-9/16	32 1-17/64	27 1-1/16	116 4-9/16	70 2-3/4	43 1-11/16	134 5-9/32	26 1.024	170 6-11/16	190 7-15/32	238 9-3/8	80 3-5/32	50 1-31/32	146 5-3/4	75 2.9528	30 1.181	9.7
UCT314 UCT314-42 UCT314-43 UCT314-44	70 2-5/8 2-11/16 2-3/4	36 1-13/32	27 1-1/16	130 5-1/8	85 3-11/32	46 1-13/16	140 5-1/2	26 1.024	180 7-3/32	202 7-15/16	252 9-29/32	90 3-17/32	52 2-1/16	155 6-3/32	78 3.2283	33 1.299	11
UCT315 UCT315-45 UCT315-46 UCT315-47 UCT315-48	75 2-13/16 2-7/8 2-15/16 3	36 1-13/32	27 1-1/16	132 5-3/16	85 3-11/32	46 1-13/16	150 5-29/32	26 1.024	192 7-9/16	216 8-1/2	262 10-5/16	90 3-17/32	55 2-5/32	160 6-5/16	82 3.2283	32 1.26	14
UCT316 UCT316-49 UCT316-50 UCT316-51	80 3-1/16 3-1/8 3-3/16	42 1-21/32	30 1-3/16	150 5-29/32	98 3-27/32	53 2-3/32	160 6-5/16	30 1.181	204 8-1/32	230 9-1/16	282 11-3/32	102 4-1/32	60 2-3/8	174 6-27/32	86 3.2283	34 1.26	16
UCT317 UCT317-52 UCT317-53 UCT317-55	85 3-1/4 3-5/16 3-7/16	42 1-21/32	32 1-1/4	152 5-31/32	98 3-27/32	53 2-3/32	170 6-11/16	32 1.26	214 8-27/64	240 9-7/16	298 11-23/32	102 4-1/32	64 2-17/32	183 7-7/32	96 3.7795	40 1.575	20
UCT318 UCT318-55 UCT318-56	90 3-7/16 3-1/2	46 1-13/16	32 1-1/4	160 6-5/16	106 4-3/16	57 2-1/4	175 6-7/8	32 1.26	228 8-31/32	255 10-1/32	312 12-9/32	110 4-11/32	66 2-19/32	192 7-9/16	96 3.7795	40 1.575	22

ข้อมูลทางเทคนิค

• โครงสร้าง: ลูกปืนเม็ดกลมร่องลึกติดตั้งอยู่ในตัวเรือน pillow block พร้อม housing แข็งแรง
• วัสดุ: วงแหวนและเม็ดลูกบอลทำจากเหล็ก Bearing Steel (เช่น GCr15) และตัวเรือนทำจากเหล็กหล่อ
• การติดตั้ง: ใช้สกรูล็อกเพลาหรือชุดล็อกเข้ากับ inner ring และ mounting holes บน housing
• รองรับแรง: เหมาะกับ แรงรัศมีหลัก และแรงแนวแกนเล็กน้อยตามการใช้งานทั่วไป
• การใช้งาน: เหมาะกับเครื่องจักร ลำเลียง วัสดุ และอุปกรณ์ที่ต้องการติดตั้งง่ายและความทนทานในงานหมุน
