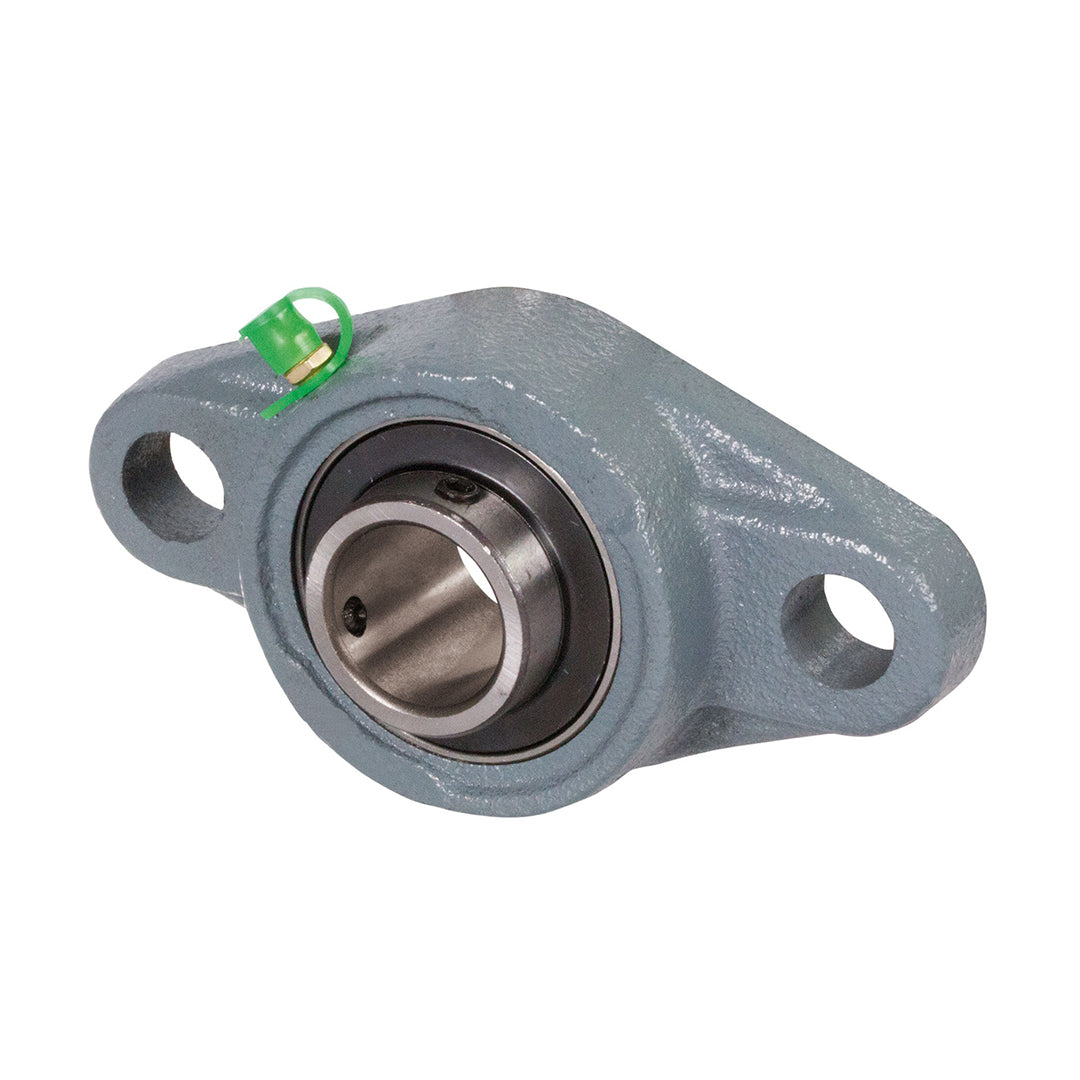

ตลับลูกปืน Pillow Block Bearings EDB code UCFL307-21

Pillow Block Bearings ซีรีส์ UCFL จาก EDB International เป็นชุดแบริ่งพร้อม housing แบบหน้าแปลน 2-Bolt ที่ผสานลูกปืนเม็ดกลมร่องลึกเข้ากับตัวเรือนสำหรับติดตั้งบนพื้นหรือผนัง ทำให้ติดตั้งง่ายและมั่นคง เหมาะกับการรองรับเพลาที่หมุนในระบบลำเลียง เครื่องจักรทั่วไป ปั๊ม พัดลม และอุปกรณ์อุตสาหกรรมต่าง ๆ โดยรองรับ แรงรัศมีหลักและแรงแนวแกนระดับเล็กน้อย พร้อมให้เลือกหลายขนาดตามความต้องการใช้งานตั้งแต่รูในประมาณ 12 mm, 15 mm, 17 mm, 20 mm, 25 mm… และอื่นๆ ในซีรีส์นี้ ซึ่งตัวเรือนมีรูยึดสกรูมาตรฐานและน้ำหนักแต่ละรุ่นแตกต่างกันตามขนาดเพื่อความเหมาะสมในการติดตั้งและใช้งานจริง

คุณสมบัติ

• ยูนิตพร้อมตัวเรือนหน้าแปลน 2-Bolt: ตัวเรือนพร้อมแผ่นยึดทำให้ติดตั้งกับโครงสร้างได้แน่นและตรงตำแหน่ง
• ลูกปืนเม็ดกลมร่องลึก: รองรับแรงรัศมีเป็นหลักพร้อมแรงแนวแกนเล็กน้อย เหมาะสำหรับงานทั่วไป
• ขนาดหลายรุ่น: มีให้เลือกหลายขนาดเพื่อรองรับเพลาตั้งแต่ประมาณ 12 mm ขึ้นไป
• วัสดุแข็งแรง: ตัวเรือนโลหะแข็งแรงและลูกปืนคุณภาพสูงให้ความทนทานในการใช้งานต่อเนื่อง
• เหมาะกับงานทั่วไป: เหมาะสำหรับระบบลำเลียง โรงงาน อุปกรณ์กลไก และเครื่องจักรทั่วไป

ข้อมูลจำเพาะ

• ช่วงรูใน (Bore): ประมาณ 12 mm – 80 mm+ ตามรุ่นย่อยในซีรีส์
• น้ำหนัก: รุ่นเล็กประมาณ ~0.40-0.45 kg จนถึงรุ่นใหญ่กว่า ~7.2 kg ด้วยมิติที่เพิ่มขึ้น
• ฝาครอบ/รูยึด: ตัวเรือนมีฐานและรูสกรู M10/M12 + ตามขนาด housing
• การใช้งาน: รองรับการหมุนราบเรียบและการติดตั้งในพื้นหรือแผ่นฐานเครื่อง

Bearing No.	Dimensions mm											Bolt Size	Weight Kg
	inch											mm
	d	a	e	i	g	l	s	b	z	B	n	inch
UCFL201 UCFL201-8	12 1/2	113 4-7/16	90 3-35/64	15 19/32	11 7/16	25.5 1	12 15/32	60 2-3/8	33.3 1-5/16	31 1.2205	12.7 0.500	M10 3/8	0.45 0.45
UCFL202 UCFL202-9 UCFL202-10	15 9/16 5/8	113 4-7/16 4-7/16	90 3-35/64 3-35/64	15 19/32 19/32	11 7/16 7/16	25.5 1 1	12 15/32 15/32	60 2-3/8 2-3/8	33.3 1-5/16 1-5/16	31 1.2205 1.2205	12.7 0.500 0.500	M10 3/8 3/8	0.44 0.44 0.44
UCFL203 UCFL203-11	17 11/16	113 4-7/16	90 3-35/64	15 19/32	11 7/16	25.5 1	12 15/32	60 2-3/8	33.3 1-5/16	31 1.2205	12.7 0.500	M10 3/8	0.43 0.42
UCFL204 UCFL204-12	20 3/4	113 4-7/16	90 3-35/64	15 19/32	11 7/16	25.5 1	12 15/32	60 2-3/8	33.3 1-5/16	31 1.2205	12.7 0.500	M10 3/8	0.41 0.41
UCFL205 UCFL205-13 UCFL205-14 UCFL205-15 UCFL205-16	25 13/16 7/8 15/16 1	130 5-1/8	99 3-57/64	16 5/8	13 1/2	27 1-1/16	16 5/8	68 2-11/16	35.8 1-13/32	34.1 1.3425	14.3 0.563	M14 1/2	0.58 0.62 0.61 0.59 0.58
UCFL206 UCFL206-17 UCFL206-18 UCFL206-19 UCFL206-20	30 1-1/16 1-1/8 1-3/16 1-1/4	148 5-13/16	117 4-39/64	18 45/64	13 1/2	31 1-7/32	16 5/8	80 3-5/32	40.2 1-19/32	38.1 1.5000	15.9 0.626	M14 1/2	0.86 0.89 0.88 0.86 0.85
UCFL207 UCFL207-20 UCFL207-21 UCFL207-22 UCFL207-23	35 1-1/4 1-5/16 1-3/8 1-7/16	161 6-11/32	130 5-1/8	19 3/4	14 35/64	34 1-13/32	16 5/8	90 3-35/64	44.4 1-3/4	42.9 1.6890	17.5 0.689	M14 1/2	1.08 1.14 1.11 1.08 1.05
UCFL208 UCFL208-24 UCFL208-25	40 1-1/2 1-9/16	175 6-7/8	144 5-43/64	21 53/64	14 35/64	36 1-13/32	16 5/8	100 3-15/16	51.2 2-1/64	49.2 1.9370	19 0.748	M14 1/2	1.44 1.48 1.45
UCFL209 UCFL209-26 UCFL209-27 UCFL209-28	45 1-5/8 1-11/16 1-3/4	188 7-13/32	148 5-53/64	22 55/64	15 19/32	38 1-1/2	19 3/4	108 4-1/4	52.2 2-1/16	49.2 1.9370	19 0.748	M16 5/8	1.74 1.84 1.80 1.76
UCFL210 UCFL210-29 UCFL210-30 UCFL210-31 UCFL210-32	50 1-13/16 1-7/8 1-15/16 2	197 7-3/4	157 6-3/16	22 55/64	15 19/32	40 1-37/64	19 3/4	115 4-17/32	54.6 2-5/32	51.6 2.0315	19 0.748	M16 5/8	2.10 2.22 2.17 2.12 2.08
UCFL211 UCFL211-32 UCFL211-33 UCFL211-34 UCFL211-35	55 2 2-1/16 2-1/8 2-3/16	224 8-13/16	184 7-1/4	25 63/64	18 23/32	43 1-11/16	19 3/4	130 5-1/8	58.4 2-5/16	55.6 2.1890	22.2 0.874	M16 5/8	2.91 3.06 3.00 2.95 2.89
UCFL212 UCFL212-36 UCFL212-37 UCFL212-38 UCFL212-39	60 2-1/4 2-5/16 2-3/8 2-7/16	250 9-27/32	202 7-61/64	29 1-9/64	18 23/32	48 1-7/8	23 29/32	140 5-1/2	68.7 2-23/32	65.1 2.5630	25.4 1.000	M20 3/4	3.74 3.87 3.79 3.72 3.65
UCFL213 UCFL213-40 UCFL213-41	65 2-1/2 2-9/16	258 10-5/32	210 8-17/64	30 1-3/16	22 7/8	50 1-31/32	23 29/32	155 6-3/32	69.7 2-3/4	65.1 2.5630	25.4 1.000	M20 3/4	4.57 4.66 4.57
UCFL214 UCFL214-42 UCFL214-43 UCFL214-44	70 2-5/8 2-11/16 2-3/4	265 10-7/16	216 8-1/2	31 1-7/32	22 7/8	54 2-1/8	23 29/32	160 6-5/16	75.4 2-31/32	74.6 2.9370	30.2 1.189	M20 3/4	5.11 5.32 5.22 5.12
UCFL215 UCFL215-45 UCFL215-46 UCFL215-47 UCFL215-48	75 2-13/16 2-7/8 2-15/16 3	275 10-13/16	225 8-55/64	34 1-11/32	22 7/8	56 2-7/32	23 29/32	165 6-1/2	78.5 3-3/32	77.8 3.0630	33.3 1.311	M20 3/4	5.37 5.62 5.51 5.40 5.28
UCFL216 UCFL216-49 UCFL216-50 UCFL216-51	80 3-1/16 3-1/8 3-3/16	290 11-13/32	233 9-11/64	34 1-11/32	22 7/8	58 2-9/32	25 63/64	180 7-3/32	83.3 3-9/32	82.6 3.2520	33.3 1.311	M22 7/8	7.20 7.38 7.25 7.12
UCFL217 UCFL217-52 UCFL217-53 UCFL217-55	85 3-1/4 3-5/16 3-7/16	305 12	248 9-49/64	36 1-27/64	24 15/16	63 2-15/32	25 63/64	190 7-15/32	87.6 3-7/16	85.7 3.3740	34.1 1.343	M22 7/8	8.61 8.83 8.69 8.40
UCFL218 UCFL218-56	90 3-1/2	320 12-19/32	265 10-7/16	40 1-37/64	24 15/16	68 2-11/16	25 63/64	205 8-1/16	96.3 3-25/32	96 3.7795	39.7 1.5630	M22 7/8	10.51 10.62
UCFL305 UCFL305-13 UCFL305-14 UCFL305-15 UCFL305-16	25 13/16 7/8 15/16 1	150 5-29/32	113 4-7/16	16 5/8	13 1/2	29 1-5/32	19 3/4	80 3-5/32	39 1-17/32	38 1.4961	15 0.591	M16 5/8	1.1
UCFL306 UCFL306-17 UCFL306-18 UCFL306-19	30 1-1/16 1-1/8 1-3/16	180 7-3/32	134 5-9/32	18 45/64	15 19/32	32 1-1/4	23 29/32	90 3-17/32	44 1-47/64	43 1.6929	17 0.669	M20 3/4	1.5
UCFL307 UCFL307-20 UCFL307-21 UCFL307-22 UCFL307-23	35 1-1/4 1-5/16 1-3/8 1-7/16	185 7-9/32	141 5-35/64	20 25/32	16 5/8	36 1-13/32	23 29/32	100 3-15/16	49 1-59/64	48 1.8898	19 0.748	M20 3/4	1.9
UCFL308 UCFL308-24 UCFL308-25	40 1-1/2 1-9/16	200 7-7/8	158 6-7/32	23 29/32	17 21/32	40 1-9/16	23 29/32	112 4-13/32	56 1-13/64	52 2.0472	19 0.748	M20 3/4	2.5
UCFL309 UCFL309-26 UCFL309-27 UCFL309-28	45 1-5/8 1-11/16 1-3/4	230 9-1/16	177 6-31/32	25 63/64	18 23/32	44 1-23/32	25 63/64	125 4-29/32	60 2-23/64	57 2.2441	22 0.866	M22 7/8	3.4
UCFL310 UCFL310-29 UCFL310-30 UCFL310-31	50 1-13/16 1-7/8 1-15/16	240 9-7/16	187 7-23/64	28 1-7/64	19 3/4	48 1-7/8	25 63/64	140 5-1/2	67 2-41/64	61 2.4016	22 0.866	M22 7/8	4.4
UCFL311 UCFL311-32 UCFL311-33 UCFL311-34 UCFL311-35	55 2 2-1/16 2-1/8 2-3/16	250 9-27/32	198 7-51/64	30 1-3/16	20 25/32	52 2-1/16	25 63/64	150 5-29/32	71 2-51/64	66 2.5984	25 0.984	M22 7/8	5.1
UCFL312 UCFL312-36 UCFL312-37 UCFL312-38 UCFL312-39	60 2-1/4 2-5/16 2-3/8 2-7/16	270 10-5/8	212 8-11/32	33 1-19/64	22 7/8	56 2-7/32	31 1-7/32	160 6-5/64	78 3-5/64	71 2.7953	26 1.024	M27 1	6.1
UCFL313 UCFL313-40 UCFL313-41	65 2-1/2 2-9/16	295 11-5/8	240 9-29/64	33 1-19/64	25 31/32	58 2-9/32	31 1-7/32	175 6-7/8	78 3-5/64	75 2.9528	30 1.181	M27 1	7.8
UCFL314 UCFL314-42 UCFL314-43 UCFL314-44	70 2-5/8 2-11/16 2-3/4	315 12-13/32	250 9-27/32	36 1-27/64	28 1-3/32	61 2-13/32	35 1-3/8	185 7-9/32	81 3-3/16	78 3.0708	33 1.299	M30 1-1/8	9
UCFL315-45 UCFL315-46 UCFL315-47 UCFL315-48	2-13/16 2-7/8 2-15/16 3	12-19/32	10-15/64	1-17/32	1-3/16	2-19/32	1-3/8	7-11/16	3-1/2	3.2283	1.26	1-1/8	10
UCFL316 UCFL316-49 UCFL316-50 UCFL316-51	80 3-1/16 3-1/8 3-3/16	355 13-31/32	285 11-7/32	38 1-1/2	32 1-1/4	68 2-11/16	38 1-1/2	210 8-9/32	90 3-35/64	86 3.3858	34 1.339	M33 1-1/4	13
UCFL317 UCFL317-52 UCFL317-53 UCFL317-55	85 3-1/4 3-5/16 3-7/16	370 14-9/16	300 11-13/16	44 1-47/64	32 1-1/4	74 2-29/32	38 1-1/2	220 8-21/32	100 3-15/16	96 3.7795	40 1.575	M33 1-1/4	15
UCFL318 UCFL318-55 UCFL318-56	90 3-7/16 3-1/2	385 15-5/32	315 12-13/32	44 1-47/64	36 1-13/32	76 3	38 1-1/2	235 9-1/4	100 3-15/16	96 3.7795	40 1.575	M33 1-1/4	15

ข้อมูลทางเทคนิค

• โครงสร้าง: เป็นลูกปืนร่องลึกติดตั้งใน housing แบบหน้าแปลน 2-Bolt ทำให้เพลาเชื่อมต่อแน่นและตรงตำแหน่ง
• การรับแรง: รองรับแรงรัศมีเป็นหลักและแรงแนวแกนระดับเล็กน้อยตามมาตรฐานลูกปืนร่องลึก
• วัสดุ: วงแหวนและลูกบอลโดยทั่วไปทำจากเหล็กโครเมียมคุณภาพสูง ส่วนตัวเรือนเป็นโลหะแข็งแรงเพื่อลดการสั่นและเพิ่มความทนทาน
• ซีล/ป้องกัน: มีช่องเติมจาระบีและในหลายรุ่นมีซีลยางหรือโล่โลหะสำหรับกันฝุ่น
• มาตรฐานมิติ: ผลิตตามมาตรฐานมิติที่สามารถเข้ากันได้กับชุดแบริ่งทั่วไปและ housing ที่รองรับ
