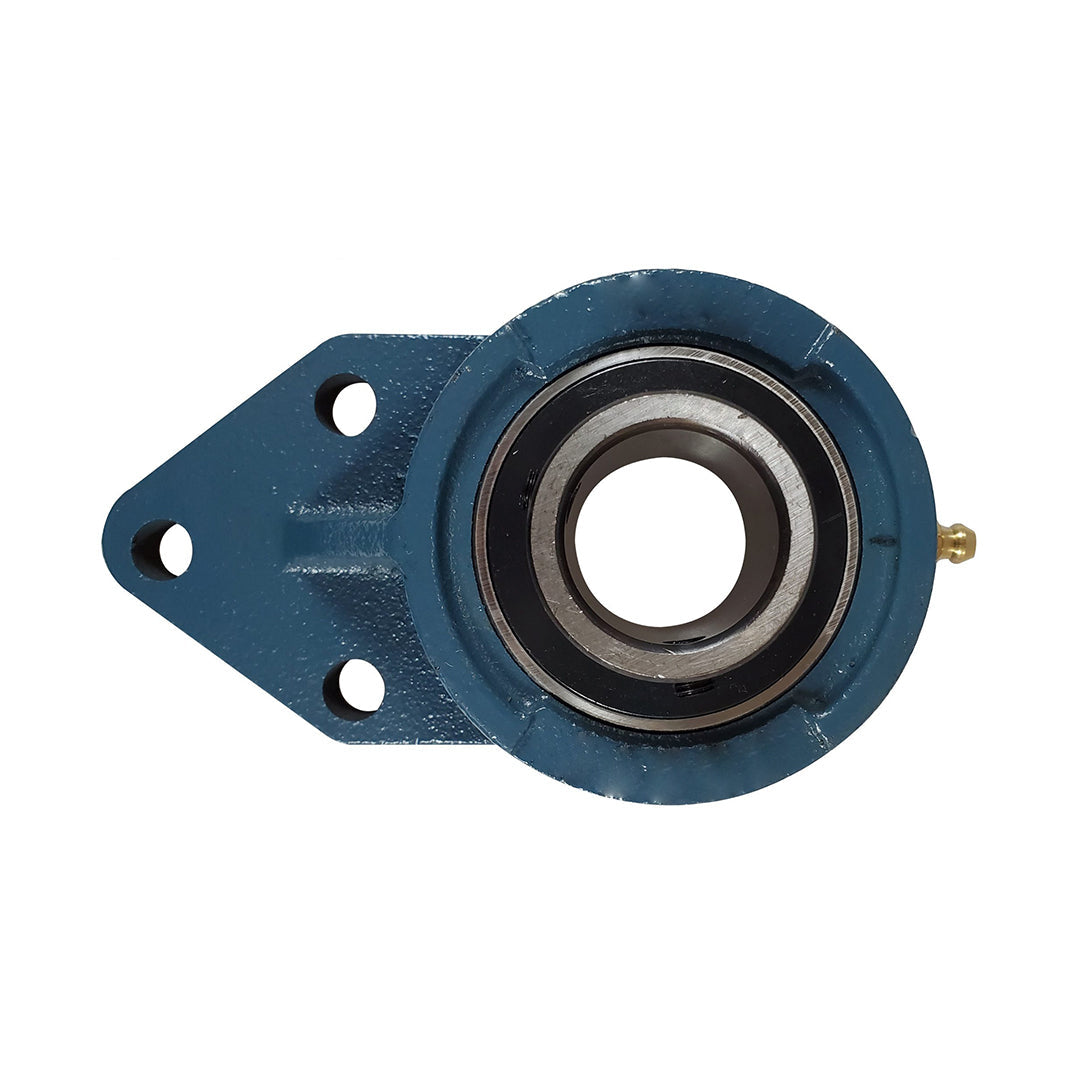

ตลับลูกปืน Pillow Block Bearings EDB code UCFB202-9

Pillow Block Bearings ซีรีส์ UCFB จาก EDB International เป็นชุดแบริ่งพร้อมตัวเรือน pillow block unit ที่ออกแบบมาเพื่อการรองรับเพลาหมุนด้วยความมั่นคงในงานเครื่องจักรและระบบกลไกต่าง ๆ ด้วยลูกปืนเม็ดกลมร่องลึกติดตั้งใน housing แบบ flanged block ที่สามารถปรับแก้การติดตั้งได้เล็กน้อยและติดตั้งได้ง่าย เหมาะสำหรับงานระบบลำเลียง เครื่องจักรอุตสาหกรรม ปั๊ม และอุปกรณ์หมุนทั่วไป โดยรองรับ แรงรัศมีหลักเป็นหลักและแรงแนวแกนในระดับเล็กน้อย, มีช่องเติมจาระบีสำหรับการบำรุงรักษา และการป้องกันซีลที่ช่วยลดการรั่วของสารหล่อลื่นและการเข้าออกของฝุ่นหรือสารปนเปื้อน

คุณสมบัติ

• ตัวเรือนแบบ Flanged Pillow Block: ตัวเรือนแข็งแรงพร้อมฐานสำหรับยึดติดกับพื้นหรือโครงสร้างงานหลายทิศทาง
• ลูกปืนเม็ดกลมร่องลึก: รองรับแรง รัศมีหลัก และแรงแนวแกนเล็กน้อยอย่างเหมาะสมในแอปพลิเคชันทั่วไป
• ระบบซีลและจาระบี: ช่องเติมจาระบีและซีลกันฝุ่นช่วยดูแลการหล่อลื่นและยืดอายุการใช้งาน
• ติดตั้งง่าย: ตัวเรือนมีรูยึดและ lock screw เพื่อการติดตั้งและล็อกแกนเพลาได้อย่างมั่นคง
• เหมาะกับงานทั่วไป: ใช้ได้ทั้งระบบลำเลียง เครื่องจักร, ปั๊ม, พัดลม และอุปกรณ์กลไกต่าง ๆ ในงานอุตสาหกรรม

ข้อมูลจำเพาะ

• วัสดุ Housing: มักเป็น เหล็กหล่อ (cast iron) หรือวัสดุโลหะแข็งแรงเพื่อทนต่อแรงใช้งาน
• ซีล: ซีลยางอยู่ระหว่างร่องของแบริ่งเพื่อป้องกันฝุ่นและสิ่งสกปรก
• ลักษณะยึดเพลา: มีสกรูล็อกแบบ set screw บน inner ring เพื่อยึดติดเพลากลไกให้แน่นและปลอดภัย

Bearing No.	Dimensions mm															Bolt Size mm inch	Weight Kg
	inch
	d	w	b	k	a	l	S	g	h	j	e	i	z	B	n
UCFB201 UCFB201-8	12 1/2	110 4-11/32	62 2-7/16	52 2-1/16	52 2-1/16	25.5 1	10 25/64	13 1/2	42 1-21/32	27 1-1/16	32 1-17/64	15 19/32	33.3 1-5/16	31 1.2205	12.7 0.5	M8 5/16	0.58
UCFB202 UCFB202-9 UCFB202-10	15 9/16 5/8	110 4-11/32	62 2-7/16	52 2-1/16	52 2-1/16	25.5 1	10 25/64	13 1/2	42 1-21/32	27 1-1/16	32 1-17/64	15 19/32	33.3 1-5/16	31 1.2205	12.7 0.5	M8 5/16	0.57
UCFB203 UCFB203-11	17 11/16	110 4-11/32	62 2-7/16	52 2-1/16	52 2-1/16	25.5 1	10 25/64	13 1/2	42 1-21/32	27 1-1/16	32 1-17/64	15 19/32	33.3 1-5/16	31 1.2205	12.7 0.5	M8 5/16	0.56
UCFB204 UCFB204-12	20 3/4	110 4-11/32	62 2-7/16	52 2-1/16	52 2-1/16	25.5 1	10 25/64	13 1/2	42 1-21/32	27 1-1/16	32 1-17/64	15 19/32	33.3 1-5/16	31 1.2205	12.7 0.5	M8 5/16	0.54
UCFB205 UCFB205-13 UCFB205-14 UCFB205-15 UCFB205-16	25 13/16 7/8 15/16 1	116 4-9/16	68 2-11/16	52 2-1/16	56 2-7/32	27 1-1/16	10 25/64	13 1/2	45 1-49/64	27 1-1/16	34 1-11/32	16 5/8	35.8 1-13/32	34.1 1.3425	14.3 0.563	M8 5/16	0.79 0.79 0.79 0.79 0.79
UCFB206 UCFB206-17 UCFB206-18 UCFB206-19 UCFB206-20	30 1-1/16 1-1/8 1-3/16 1-1/4	130 5-1/8	78 3-1/16	55 2-5/32	65 2-9/16	31 1-7/32	10 25/64	13 1/2	50 1-31/32	29 1-9/64	40 1-37/64	18 45/64	40.2 1-19/32	38.1 1.5	15.9 0.626	M8 5/16	0.95 0.95 0.95 0.95 0.95
UCFB207 UCFB207-20 UCFB207-21 UCFB207-22 UCFB207-23	35 1-1/4 1-5/16 1-3/8 1-7/16	144 5-21/32	90 3-35/64	62 2-7/16	70 2-3/4	34 1-11/32	10 25/64	15 19/32	55 2-11/64	32 1-17/64	46 1-13/16	19 3/4	44.4 1-3/4	42.9 1.689	17.5 0.689	M8 5/16	1.29 1.29 1.29 1.29 1.29
UCFB208 UCFB208-24 UCFB208-25	40 1-1/2 1-9/16	164 6-15/32	100 3-15/16	72 2-27/32	78 3-1/16	36 1-13/32	12 15/32	16 5/8	60 2-23/64	41 1-39/64	50 1-31/32	21 53/64	51.2 2-1/64	49.2 1.937	19 0.748	M10 3/8	1.78 1.78 1.78
UCFB209 UCFB209-26 UCFB209-27 UCFB209-28	45 1-5/8 1-11/16 1-3/4	174 6-27/32	106 4-3/16	76 3	80 3-5/32	38 1-1/2	12 15/32	18 23/32	65 2-9/16	43 1-11/16	54 2-1/8	22 55/64	52.2 2-1/16	49.2 1.937	19 0.748	M10 3/8	1.91 1.91 1.91 1.91
UCFB210 UCFB210-29 UCFB210-30 UCFB210-31 UCFB210-32	50 1-13/16 1-7/8 1-15/16 2	184 7-1/4	112 4-13/32	82 3-7/32	86 3-3/8	40 1-37/64	12 15/32	18 23/32	68 2-43/64	46 1-13/16	58 2-9/32	22 55/64	54.6 2-5/32	51.6 2.0315	19 0.748	M10 3/8	2.36 2.36 2.36 2.36 2.36
UCFB211 UCFB211-32 UCFB211-33 UCFB211-34 UCFB211-35	55 2 2-1/16 2-1/8 2-3/16	207 8-5/32	130 5-1/8	86 3-25/64	90 3-35/64	43 1-11/16	14 35/64	18 45/64	78 3-5/64	50 1-31/32	62 2-7/16	25 63/64	58.4 2-5/16	55.6 2.189	22.2 0.874	M12 7/16	3.15 3.15 3.15 3.15 3.15
UCFB212 UCFB212-36 UCFB212-37 UCFB212-38 UCFB212-39	60 2-1/4 2-5/16 2-3/8 2-7/16	223 8-25/32	140 5-1/2	90 3-35/64	94 3-45/64	48 1-7/8	14 35/64	18 45/64	84 3-5/16	55 2-11/64	66 2-19/32	29 1-9/64	68.7 2-23/32	65.1 2.563	25.4 1	M12 7/16	3.99 3.99 3.99 3.99 3.99
UCFB213 UCFB213-40 UCFB213-41	65 2-1/2 2-9/16	244 9-39/64	155 6-7/64	94 3-45/64	100 3-15/16	50 1-31/32	14 35/64	20 25/32	92 3-5/8	60 2-23/64	70 2-3/4	30 1-3/16	69.7 2-3/4	65.1 2.563	25.4 1	M12 7/16	/

ข้อมูลทางเทคนิค

• โครงสร้างแบริ่ง: ลูกปืนเม็ดกลมร่องลึกแบบแถวเดียวติดตั้งใน housing แบบ flanged block เพื่อรองรับแรงแนวรัศมีและแรงแนวแกนเล็กน้อย
• การรองรับโหลด: แบริ่งภายในรองรับ แรงรัศมีเป็นหลัก ในการหมุนของเพลา พร้อมรองรับแรงแนวแกนระดับเบา–ปานกลาง
• การหล่อลื่น: มาพร้อมช่องเติมจาระบีเพื่อให้สามารถเติมจาระบีเพิ่มเติมได้ตามสภาพการใช้งานจริง
• ซีลป้องกัน: ซีลยางภายในช่วยลดการรั่วไหลของสารหล่อลื่นและป้องกันสิ่งสกปรกเข้าสู่วงแหวนและลูกบอล
• การติดตั้ง: ใช้สกรูล็อกและฐานตัวเรือนเพื่อยึดกับโครงสร้างและล็อกเพลาได้สะดวกและมีความมั่นคง
