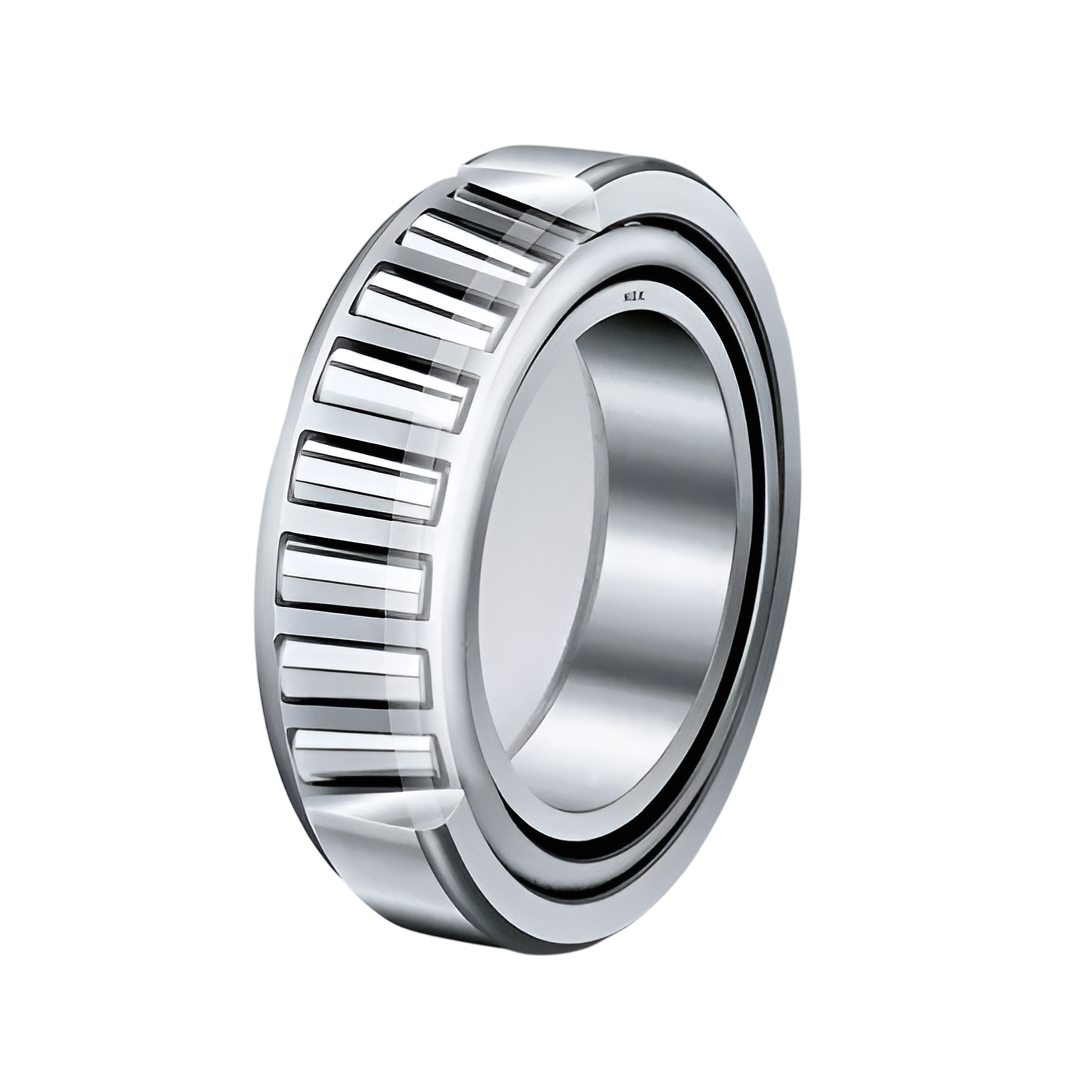

ตลับลูกปืน NSK HR 30315 DJ 75x160x40
ตลับลูกปืน NSK HR 30315 DJ 75x160x40
NSK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
26,862.91 ฿
ราคาปกติ
ราคาโปรโมชัน
26,862.91 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืน NSK HR 30315 DJ 75x160x40
ตลับลูกปืนเม็ดเรียวแถวเดียว (Single-Row Tapered Roller Bearings) ของ NSK เป็นตลับลูกปืนที่ได้รับการออกแบบอย่างพิถีพิถันเพื่อรองรับทั้งแรงในแนวรัศมี (Radial Load) และแรงในแนวแกน (Axial Load) ได้ในเวลาเดียวกัน โดยใช้หลักการกระจายแรงผ่านเม็ดลูกกลิ้งทรงเรียวซึ่งทำมุมสัมผัสกับรางวิ่ง ทำให้สามารถรับแรงจากหลายทิศทางได้อย่างมั่นคงและแม่นยำ โครงสร้างภายในที่เป็นเอกลักษณ์นี้ช่วยให้ตลับลูกปืนชนิดนี้มีความแข็งแรงสูงและสามารถทำงานได้อย่างมีประสิทธิภาพในสภาวะการใช้งานหนัก
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ออกแบบให้ลูกกลิ้งและรางวิ่งมีลักษณะเป็นทรงกรวย เพื่อรองรับแรงได้ทั้งในแนวรัศมีและแนวแกนในทิศทางเดียว
- ให้ความแข็งแรงและความทนทานสูง เหมาะสำหรับการใช้งานที่ต้องรับแรงหนักและแรงกระแทก
- โครงสร้างภายในช่วยให้การกระจายแรงสม่ำเสมอ ลดการสึกหรอของพื้นผิวสัมผัส
- ผลิตจากวัสดุเหล็กคุณภาพสูง ผ่านกระบวนการอบแข็งและขัดละเอียด เพื่อความแม่นยำในการหมุน
- มีความสามารถในการปรับตั้งระยะคลอน (Clearance) ได้ตามสภาพการทำงาน
การติดตั้ง
- ก่อนติดตั้งควรทำความสะอาดเพลาและบ่ารับให้ปราศจากสิ่งสกปรกหรือเศษโลหะ
- ใช้เครื่องมือเฉพาะในการกดเข้าหรือถอดออก เพื่อป้องกันความเสียหายต่อวงแหวนและลูกกลิ้ง
- ต้องจัดแนวเพลาให้ตรงและตรวจสอบการสัมผัสของรางวิ่งให้ถูกต้อง
- ปรับตั้งค่าการแน่นและระยะคลอนให้เหมาะสมตามลักษณะการใช้งาน
- ใช้จาระบีหรือน้ำมันหล่อลื่นคุณภาพสูง เพื่อป้องกันการสึกหรอและลดแรงเสียดทาน
การใช้งาน
- เหมาะสำหรับระบบเพลาขับ เพลาล้อ หรือเครื่องจักรที่ต้องรับแรงในสองทิศทาง เช่น ยานยนต์ เครื่องจักรกลหนัก และอุปกรณ์ส่งกำลัง
- ใช้งานได้ดีในสภาพการทำงานที่มีแรงกระแทกและแรงบิดสูง
- ควรตรวจสอบการหล่อลื่นและอุณหภูมิการทำงานอย่างสม่ำเสมอ เพื่อป้องกันความร้อนสะสม
- สามารถใช้ร่วมกับตลับลูกปืนอีกชุดหนึ่งเพื่อรับแรงในทิศทางตรงข้ามได้
- หลีกเลี่ยงการติดตั้งผิดแนวหรือแรงกระแทกขณะติดตั้ง เพื่อคงประสิทธิภาพการทำงานและยืดอายุการใช้งาน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| d (mm) | 75 |
| D (mm) | 160 |
| T (mm) | 40 |
| B (mm) | 37 |
| C (mm) | 26 |
| Cone r min. (mm) | 3 |
| Cup r min. (mm) | 3 |
| Basic Load Ratings (N) Cr | 211 000 |
| Basic Load Ratings (N) C0r | 251 000 |
| Basic Load Ratings (kgf) Cr | 21 500 |
| Basic Load Ratings (kgf) C0r | 25 600 |
| Limiting Speeds (min−1) Grease | 2 200 |
| Limiting Speeds (min−1) Oil | 3 000 |
| Bearing Numbers | HR 30315 DJ |
| ISO 355 Dimension Series approx. | 7GB |
| da min. | 99 |
| db max. | 91 |
| Da max. | 148 |
| Da min. | 129 |
| Db min. | 152 |
| Sa min. | 6 |
| Sb min. | 14 |
| Cone ra max. | 2.5 |
| Cup ra max. | 2 |
| Eff. Load Centers (mm) a | 48.8 |
| Constant e | 0.83 |
| Axial Load Factors Y1 | 0.73 |
| Axial Load Factors Y0 | 0.40 |
| Mass (kg) approx. | 3.47 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทตลับลูกปืน | ตลับลูกปืนเม็ดเรียวแบบแถวเดียว (Single-Row Tapered Roller Bearing) |
| วัสดุของวงแหวนและลูกกลิ้ง | ผลิตจากเหล็กกล้าคุณภาพสูง ผ่านการชุบแข็งเพื่อเพิ่มความทนทาน |
| โครงสร้างภายใน | ใช้ลูกกลิ้งทรงเรียวที่วางในมุมเฉียง เพื่อรองรับแรงได้หลายทิศทาง |
| ลักษณะการรับแรง | รองรับได้ทั้งแรงรัศมีและแรงแนวแกนในทิศทางเดียว |
| ความแม่นยำในการหมุน | ออกแบบให้มีค่าความคลาดเคลื่อนต่ำ ให้การหมุนเรียบและนิ่ง |
| การหล่อลื่น | ใช้ได้กับทั้งจาระบีและน้ำมัน ขึ้นอยู่กับลักษณะงาน |
| ระบบซีลกันฝุ่น | มีให้เลือกทั้งแบบเปิดและแบบปิด พร้อมซีลป้องกันสิ่งสกปรก |
| การติดตั้ง | ต้องติดตั้งเป็นคู่เพื่อรับแรงในสองทิศทาง และปรับระยะห่างอย่างเหมาะสม |
| การใช้งานทั่วไป | ใช้ในระบบเพลาขับ เครื่องจักรอุตสาหกรรม และยานยนต์ |
| คุณสมบัติเด่น | ทนต่อแรงโหลดสูง เสียดทานต่ำ และอายุการใช้งานยาวนาน |
