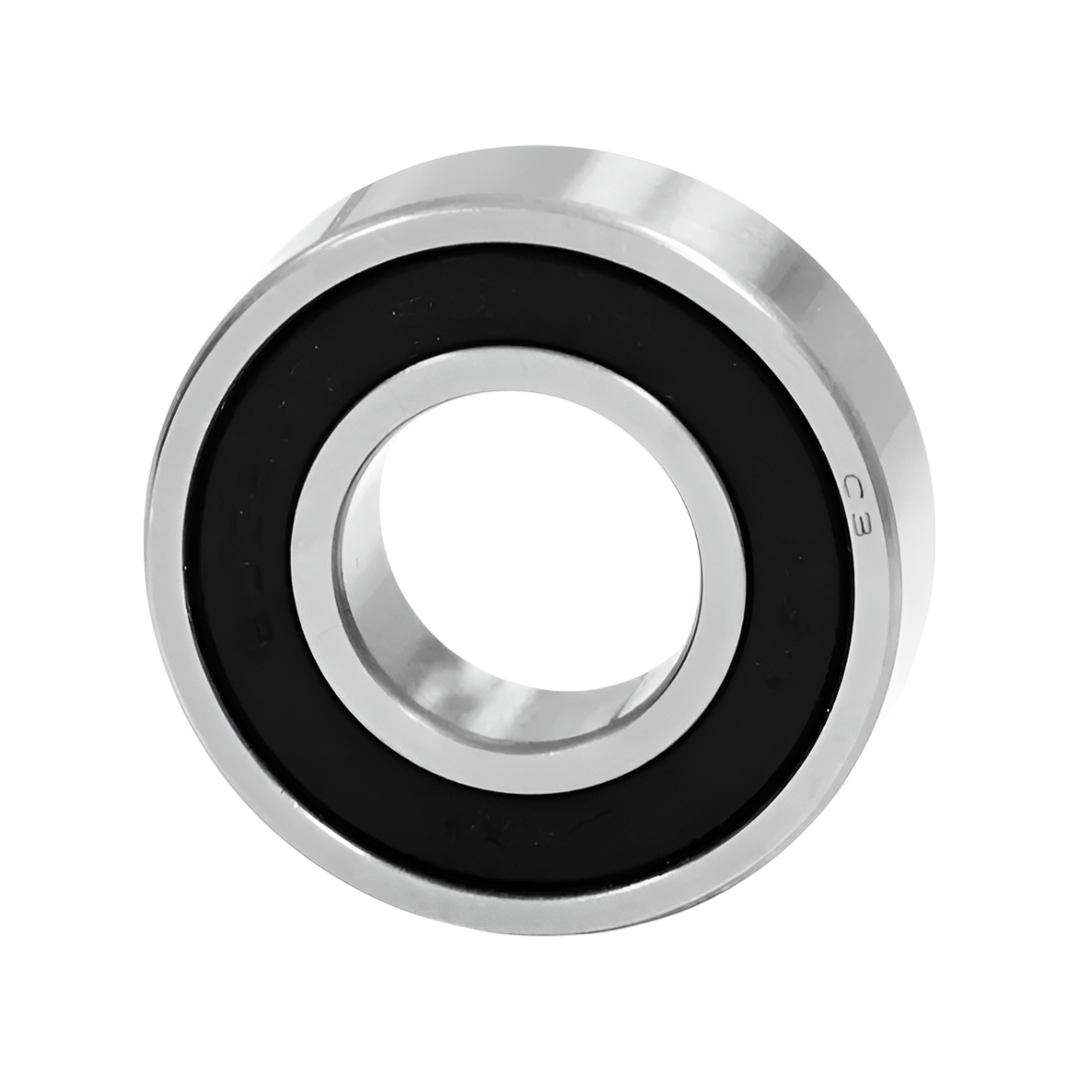

ตลับลูกปืน NSK 6919VV 95x130x18
ตลับลูกปืน NSK 6919VV 95x130x18
NSK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
6,500.82 ฿
ราคาปกติ
ราคาโปรโมชัน
6,500.82 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืน NSK 6919VV 95x130x18
ตลับลูกปืนเม็ดกลมร่องลึกแบบแถวเดียว (Single-Row Deep Groove Ball Bearing) จาก NSK เป็นหนึ่งในตลับลูกปืนที่ได้รับความนิยมสูงสุดในอุตสาหกรรม เนื่องจากมีโครงสร้างที่เรียบง่าย แข็งแรง และสามารถรองรับการหมุนรอบสูงได้ดี เหมาะกับการใช้งานที่ต้องการความเสถียร ความแม่นยำ และอายุการใช้งานยาวนาน โครงสร้างของตลับลูกปืนชนิดนี้ประกอบด้วยร่องทางเดินลูกปืนที่ลึกบนวงแหวนทั้งด้านในและด้านนอก ช่วยให้สามารถรับแรงได้ทั้งในแนวรัศมี (Radial Load) และในแนวแกน (Axial Load) ได้ในระดับหนึ่งในทั้งสองทิศทาง การออกแบบร่องลึกยังช่วยลดแรงเสียดทานระหว่างการหมุน ทำให้สามารถทำงานได้อย่างราบรื่น เงียบ และมีประสิทธิภาพสูง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- เป็นตลับลูกปืนแบบร่องลึกแถวเดียว ที่ออกแบบให้รองรับทั้งแรงรัศมีและแรงแนวแกนในทิศทางเดียวกันได้ดี
- โครงสร้างเรียบง่าย แข็งแรง ทนทานต่อการสึกหรอ เหมาะกับการใช้งานทั่วไป
- มีความแม่นยำสูงในการหมุน ช่วยลดแรงเสียดทานและเสียงรบกวนระหว่างการทำงาน
- มีการหล่อลื่นอย่างดีจากภายใน และสามารถป้องกันฝุ่นหรือสิ่งแปลกปลอมได้ด้วยซีลหรือฝาครอบ
- วัสดุผลิตจากเหล็กคุณภาพสูง ผ่านกระบวนการชุบแข็งเพื่อเพิ่มอายุการใช้งาน
การติดตั้ง
- ควรตรวจสอบความสะอาดของเพลาและบ่ารับก่อนติดตั้ง เพื่อป้องกันสิ่งสกปรกที่อาจทำให้เกิดความเสียหาย
- ใช้เครื่องมือที่เหมาะสมในการกดหรือติดตั้ง ไม่ควรใช้แรงกระแทกโดยตรงกับตลับลูกปืน
- ควรตรวจสอบแนวศูนย์ของเพลาและตัวเรือนให้อยู่ในแนวตรง เพื่อให้การหมุนราบรื่น
- หากเป็นรุ่นที่มีซีลหรือฝาครอบ ควรติดตั้งโดยไม่ให้เกิดการบิดหรือรั่วของส่วนปิดผนึก
- หลังติดตั้งควรหมุนทดสอบเพื่อให้แน่ใจว่าการทำงานเป็นไปอย่างราบรื่น
การใช้งาน
- ใช้ในเครื่องจักรทั่วไป เช่น มอเตอร์ไฟฟ้า พัดลม ปั๊มน้ำ และเครื่องใช้ในอุตสาหกรรม
- เหมาะกับงานที่ต้องการความเร็วรอบสูงและแรงเสียดทานต่ำ
- ใช้ได้ทั้งในงานแนวรัศมีและแนวแกน เช่น ระบบลำเลียง เครื่องกลึง หรือชุดเฟืองส่งกำลัง
- สามารถใช้งานในสภาพแวดล้อมที่มีการเปลี่ยนแปลงของอุณหภูมิได้ดี
- ใช้ได้ในทั้งแบบหมุนต่อเนื่องหรือหมุนกลับทิศทาง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| d เส้นผ่านศูนย์กลางใน (Bore Diameter) มิลลิเมตร (mm) | 95 |
| D เส้นผ่านศูนย์กลางนอก (Outside Diameter) มิลลิเมตร (mm) | 130 |
| B ความกว้าง (Width) มิลลิเมตร (mm) | 18 |
| r min. รัศมีมุมลบขั้นต่ำ (Minimum Chamfer Radius) มิลลิเมตร (mm) | 1.1 |
| Cr (N) ค่ารับแรงแบบไดนามิก (Dynamic Load Rating) - หน่วยนิวตัน | 33 500 |
| C0r (N) ค่ารับแรงแบบสถิต (Static Load Rating) - หน่วยนิวตัน | 33 500 |
| Cr (kgf) ค่ารับแรงไดนามิก - หน่วยกิโลกรัมแรง | 3 450 |
| C0r (kgf) ค่ารับแรงสถิต - หน่วยกิโลกรัมแรง | 3 400 |
| f0 ค่าปัจจัยมาตรฐาน (Factor Value) | 16.6 |
| ความเร็วจำกัด (Limiting Speeds) - หน่วย รอบต่อนาที (min⁻¹) Grease (จาระบี) Open (เปิด) Z · ZZ (แบบซีลโลหะฝุ่นด้านเดียว/สองด้าน) V · VV (แบบซีลกันฝุ่นยางด้านเดียว/สองด้าน) | 4 800 |
| ความเร็วจำกัด (Limiting Speeds) - หน่วย รอบต่อนาที (min⁻¹) Grease (จาระบี) Open (เปิด) DU, DDU (แบบซีลยางสัมผัสด้านเดียว/สองด้าน) | 2 800 |
| ความเร็วจำกัด (Limiting Speeds) - หน่วย รอบต่อนาที (min⁻¹) Oil (น้ำมัน) Open (เปิด) Z (แบบซีลโลหะกันฝุ่น) | 5 600 |
| หมายเลขตลับลูกปืน (Bearing Numbers) Sealed แบบซีล (ยาง) | 6919VV |
| With Snap Ring Groove มีร่องสำหรับแหวนล็อก (variant) | N |
| With Snap Ring | NR |
| Snap Ring Groove Dimensions (mm) ขนาดร่องสำหรับแหวนล็อก (มม.) a max. a (ค่าสูงสุด) | 3.3 |
| Snap Ring Groove Dimensions (mm) ขนาดร่องสำหรับแหวนล็อก (มม.) b min. b (ค่าต่ำสุด) | 1.3 |
| Snap Ring Groove Dimensions (mm) ขนาดร่องสำหรับแหวนล็อก (มม.) D₁ max. D₁ (ค่าสูงสุด) | 127.6 |
| Snap Ring Groove Dimensions (mm) ขนาดร่องสำหรับแหวนล็อก (มม.) r₀ max. r₀ (ค่าสูงสุด) | 0.4 |
| Snap Ring Groove Dimensions (mm) ขนาดร่องสำหรับแหวนล็อก (มม.) rN min. rN (ค่าต่ำสุด) | 0.5 |
| Snap Ring (1) Dimensions (mm) ขนาดแหวนล็อก (มม.) D₂ max. D₂ (ค่าสูงสุด) | 135.7 |
| Snap Ring (1) Dimensions (mm) ขนาดแหวนล็อก (มม.) f max. f (ค่าสูงสุด) | 1.12 |
| Abutment and Fillet Dimensions (mm) ขนาดผนังรองรับและรัศมีมุมโค้ง (มม.) da(2) min. (ค่าต่ำสุด) | 101.5 |
| Abutment and Fillet Dimensions (mm) ขนาดผนังรองรับและรัศมีมุมโค้ง (มม.) da(2) max. (ค่าสูงสุด) | 103.5 |
| Abutment and Fillet Dimensions (mm) ขนาดผนังรองรับและรัศมีมุมโค้ง (มม.) Da(2) max. Da(2) (ค่าสูงสุด) | 123.5 |
| Abutment and Fillet Dimensions (mm) ขนาดผนังรองรับและรัศมีมุมโค้ง (มม.) ra max. ra (ค่าสูงสุด) | 1 |
| Abutment and Fillet Dimensions (mm) ขนาดผนังรองรับและรัศมีมุมโค้ง (มม.) Dx min. Dx (ค่าต่ำสุด) | 137 |
| Abutment and Fillet Dimensions (mm) ขนาดผนังรองรับและรัศมีมุมโค้ง (มม.) CY max. CY (ค่าสูงสุด) | 4.1 |
| Mass (kg) approx. น้ำหนักโดยประมาณ (กก.) | 0.601 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภท | ตลับลูกปืนร่องลึกแถวเดียว (Single-Row Deep Groove Ball Bearing) |
| โครงสร้างภายใน | มีร่องลึกบนวงแหวนในและวงแหวนรอบนอก เพื่อให้ลูกบอลสามารถรับแรงได้อย่างมั่นคง |
| องค์ประกอบหลัก | วงแหวนใน, วงแหวนรอบนอก, ลูกบอล, และรังลูกปืน |
| ลักษณะการรับแรง | รับแรงในแนวรัศมีและแรงในแนวแกนได้ทั้งสองทิศทาง |
| วัสดุหลัก | ผลิตจากเหล็กกล้าคุณภาพสูง เพื่อความแข็งแรงและทนทานต่อการสึกหรอ |
| การหล่อลื่น | ใช้จาระบีหรือการหล่อลื่นด้วยน้ำมัน ขึ้นอยู่กับสภาพการใช้งาน |
| ลักษณะการทำงาน | ความเสียดทานต่ำ หมุนได้เรียบ และมีเสียงรบกวนต่ำ |
| การป้องกันสิ่งสกปรก | มีรุ่นฝาครอบเหล็กหรือซีลยาง เพื่อป้องกันฝุ่นและสิ่งแปลกปลอม |
| การติดตั้ง | ติดตั้งง่าย และสามารถใช้ได้ในหลากหลายรูปแบบของเพลาและบ่ารับ |
| การใช้งานทั่วไป | ใช้ในมอเตอร์ไฟฟ้า เครื่องใช้ไฟฟ้า เครื่องจักรกลทั่วไป และระบบขนส่ง |
