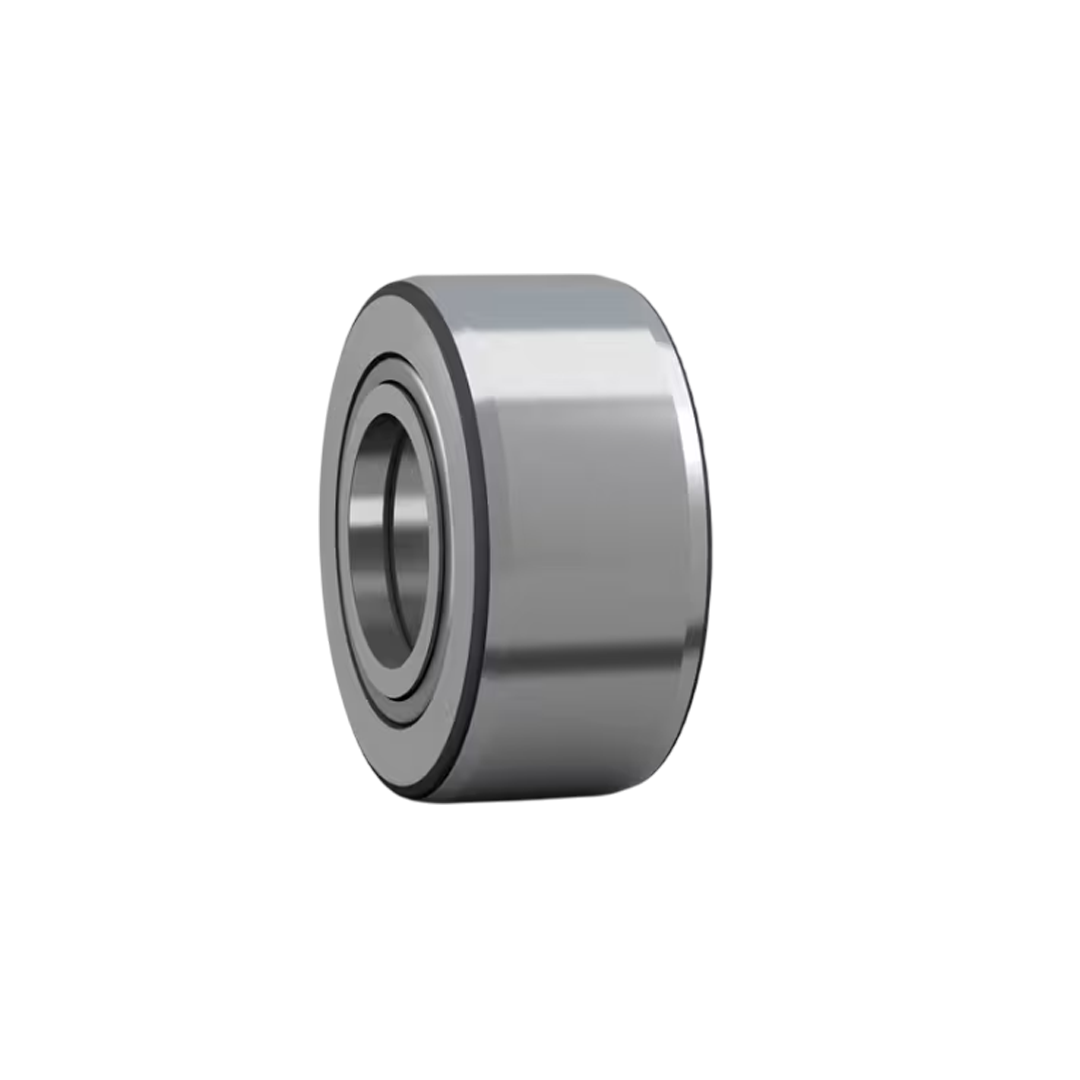

ตลับลูกปืน INK รหัส NUTR 40
ตลับลูกปืน INK รหัส NUTR 40
INK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
16,520.36 ฿
ราคาปกติ
ราคาโปรโมชัน
16,520.36 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืน INK รหัส NUTR 40
INK Bearing คือแบรนด์ตลับลูกปืนคุณภาพสูงที่ได้รับความไว้วางใจจากผู้ใช้งานทั้งในประเทศและต่างประเทศ ด้วยมาตรฐานการผลิตจากประเทศญี่ปุ่น (Japan Quality) ที่เน้นความแม่นยำ ความแข็งแรงทนทาน และอายุการใช้งานที่ยาวนาน ตอบโจทย์การใช้งานในหลากหลายอุตสาหกรรม ไม่ว่าจะเป็น อุตสาหกรรมเครื่องจักรกล โรงงานผลิตอาหาร เครื่องจักรอัตโนมัติ งานลำเลียง หรือระบบขับเคลื่อนต่าง ๆ
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- โครงสร้างลูกปืน: ลูกปืนเม็ดเข็ม (Needle Roller) หรือแบบลูกกลิ้งทรงกระบอก (Cylindrical Roller) ภายใน
- ผิวลูกกลิ้งด้านนอก: แข็งแรงเป็นพิเศษ ทนการสึกหรอได้ดี ใช้งานกับพื้นผิวสัมผัสได้อย่างมีประสิทธิภาพ
- ประเภทเพลา (Yoke Type): ใช้เพลาทะลุยึดผ่านตัวลูกปืน ไม่ได้ติดตั้งแบบหมุนอิสระเหมือน Stud Type
- การหล่อลื่น: มีจาระบีเติมไว้ภายใน หรือสามารถเพิ่มเติมผ่านช่องหล่อลื่นได้ (ขึ้นอยู่กับรุ่น)
- โครงสร้างกะทัดรัด: เหมาะกับพื้นที่ติดตั้งจำกัด รองรับโหลดได้สูง
การติดตั้ง
- เตรียมเพลา: ต้องเป็นเพลาแข็งแรงตรงตามขนาดรูในของตลับลูกปืน
- สอด Yoke เข้าในลูกปืน: ใส่ให้ตรงศูนย์ แล้วติดตั้งแหวนรองหรือซีลตามที่กำหนด
- ยึดปลายเพลาด้วยน็อตหรือแหวนล็อก: เพื่อป้องกันการหลุดเลื่อน
- หล่อลื่นตามคำแนะนำ: ถ้ามีช่องเติมจาระบี ให้เติมตามรอบการใช้งาน
การใช้งาน
- ระบบลำเลียงอัตโนมัติ
- แขนกลหรือกลไกตามราง
- กลไกแคมที่ต้องการการกลิ้งแม่นยำ
- เครื่องจักรอุตสาหกรรมที่มีการเคลื่อนที่แบบเชิงเส้นหรือหมุนสัมผัส
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| เส้นผ่านศูนย์กลางนอก (mm) | 80 |
| รหัสรุ่น (Designation) | NUTR 40 |
| น้ำหนัก (g) | 816 |
| d (mm) | 40 |
| D (mm) | 80 |
| B (mm) | 32 |
| C (mm) | 30 |
| d₁ (mm) | 51 |
| r min. (mm) | 1.1 |
| r₁ min. (mm) | 0.6 |
| พิกัดโหลดไดนามิก (N) | 52,250 |
| พิกัดโหลดสถิต (N) | 71,250 |
| โหลดแนะนำรัศมีสูงสุด (N) | 28,975 |
| โหลดแนะนำแนวแกนสูงสุด (N) | 57,000 |
| โหลดจำกัดเมื่อใช้งานนาน (N) | 9,300 |
| ความเร็ว (รอบ/นาที) | 1,530 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภท | Yoke Type Track Roller (ลูกล้อตามรางแบบยึดแกนกลาง) |
| โครงสร้างหลัก | ลูกปืนเม็ดเข็ม (Needle Roller) หรือเม็ดกลม (Ball) ภายใน |
| วัสดุเพลาและล้อ | เหล็กกล้าเกรดสูง ผ่านกระบวนการชุบแข็งผิว (Hardened Steel) |
| ขนาดเส้นผ่านศูนย์กลางภายนอก (OD) | โดยทั่วไป 5 – 50 mm (ขึ้นกับรุ่น) |
| ขนาดรูใน (Bore Size) | 4 – 35 mm (ขึ้นกับรุ่น) |
| รูปทรงผิวล้อ | แบบโค้ง (Crowned) หรือแบบเรียบ (Cylindrical) |
| โหลดที่รองรับ | รองรับแรงรัศมีสูง เหมาะกับงานหนัก |
| ความเร็วรอบสูงสุด (Max RPM) | 2,000 – 6,000 RPM (ขึ้นกับขนาดและประเภท) |
| ซีล | ซีลฝุ่นแบบ Metal Shield หรือ Rubber Seal (รุ่นมีซีล) |
| ระบบหล่อลื่น | อัดจาระบีได้ มีรูสำหรับเติมจาระบี |
| อุณหภูมิใช้งาน | -20°C ถึง +120°C |
