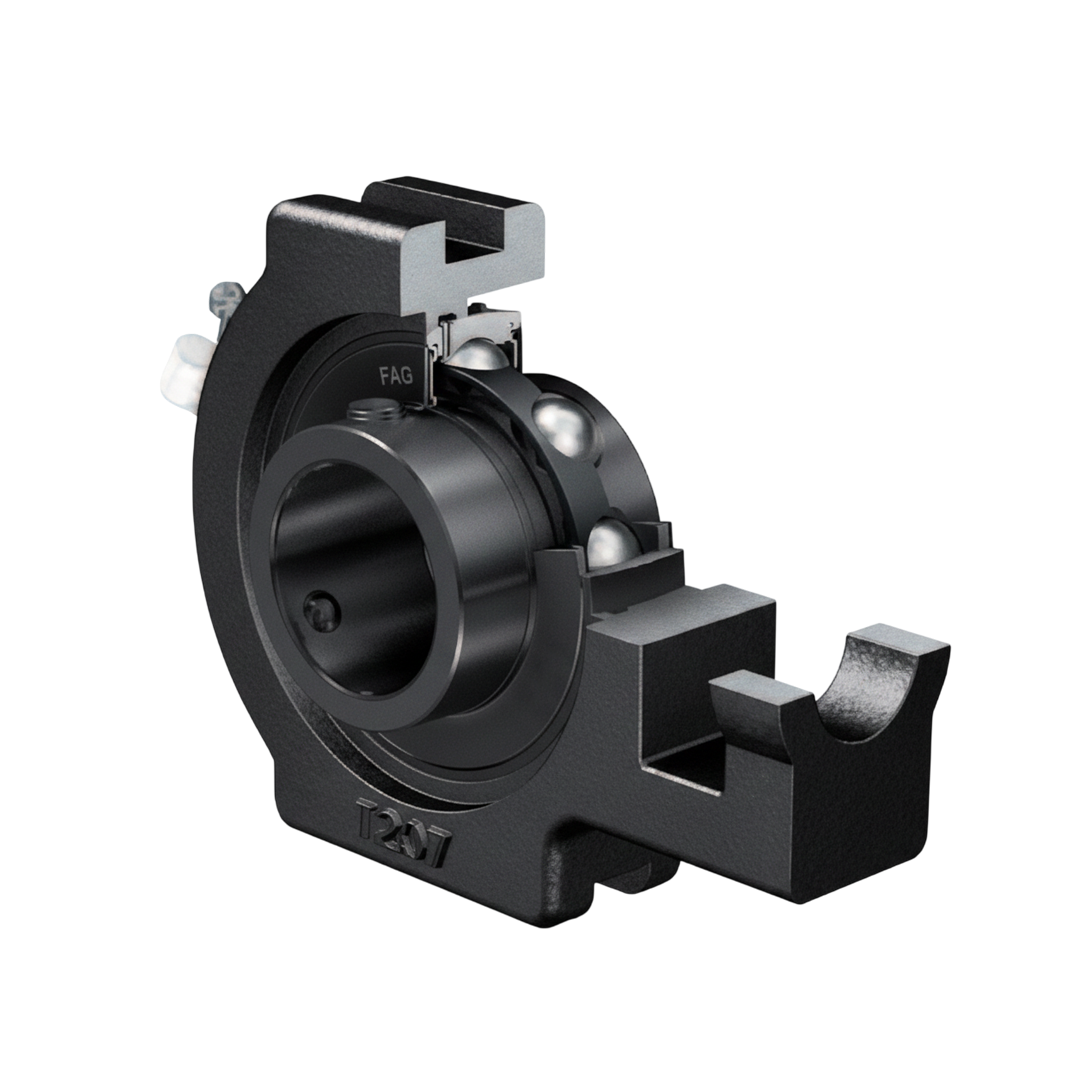

ตลับลูกปืน FAG Take-up Housing Units For linear Motion With Grub Screws in Inner Ring UCT209-26 144 มม.
ตลับลูกปืน FAG Take-up Housing Units For linear Motion With Grub Screws in Inner Ring UCT209-26 144 มม.
FAG
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
8,640.00 ฿
ราคาปกติ
ราคาโปรโมชัน
8,640.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืน FAG Take-up Housing Units For linear Motion With Grub Screws in Inner Ring UCT209-26 144 มม.
ตลับลูกปืน FAG ถูกออกแบบตามหลักวิศวกรรมขั้นสูง โดยคำนึงถึงการกระจายแรงที่เหมาะสม การลดแรงเสียดทาน และการยืดอายุการใช้งาน โครงสร้างของตลับลูกปืนมีความแข็งแรงและแม่นยำสูง ช่วยให้การหมุนเป็นไปอย่างราบรื่น ลดการสั่นสะเทือน และลดเสียงรบกวนขณะทำงาน FAG ให้ความสำคัญกับคุณภาพของวัสดุ โดยใช้เหล็กคุณภาพสูงผ่านกระบวนการอบชุบความร้อนที่ควบคุมอย่างละเอียด ทำให้ตลับลูกปืนมีความทนทานต่อการสึกหรอ การล้า และแรงกระแทกได้ดี แม้ทำงานต่อเนื่องเป็นเวลานาน
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- เป็นชุดตลับลูกปืนพร้อมเสื้อแบบ Take-up
- ออกแบบมาสำหรับการเคลื่อนที่เชิงเส้นและการปรับตำแหน่ง
- ตัวเสื้อช่วยให้ปรับระยะตึงหรือแนวเพลาได้สะดวก
- ตลับลูกปืนยึดกับเพลาด้วย Grub Screws ที่วงแหวนใน
- โครงสร้างแข็งแรง เหมาะกับงานอุตสาหกรรมทั่วไป
- รองรับแรงและช่วยรักษาแนวเพลาได้ดี
- ลดแรงสั่นสะเทือนและเสียงขณะทำงาน
- ดูแลรักษาง่าย และมีความทนทานสูง
การติดตั้ง
- ติดตั้งกับโครงหรือรางเลื่อนสำหรับงานปรับตำแหน่ง
- สามารถเลื่อนตำแหน่งเพื่อปรับแนวหรือความตึงได้ง่าย
- ยึดตลับลูกปืนกับเพลาได้รวดเร็วด้วย Grub Screws
- ไม่ต้องกลึงเพลาซับซ้อน
- เหมาะกับงานที่ต้องการความยืดหยุ่นในการติดตั้ง
- ช่วยให้การตั้งแนวเพลาทำได้สะดวก
การใช้งาน
- ใช้ในระบบสายพานที่ต้องมีการปรับความตึง
- เหมาะสำหรับระบบลำเลียงวัสดุ
- ใช้งานกับเครื่องจักรที่ต้องปรับตำแหน่งเพลาเป็นระยะ
- เหมาะกับงานที่มีการเคลื่อนที่เชิงเส้น
- นิยมใช้ในโรงงานอุตสาหกรรมและระบบเครื่องจักรทั่วไป
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Designation Unit | UCT209-26 |
| Designation Housing | T209 |
| Designation Radial insert ball bearing | UC209-26 |
| Mass m kg | 2.46 |
| Dimensions d (mm.) | 41.275 |
| Dimensions d (inch) | 1 5/8 |
| Dimensions H (mm.) | 117 |
| Dimensions L (mm.) | 144 |
| Dimensions L1 (mm.) | 87 |
| Dimensions L2 (mm.) | 16 |
| Dimensions L3 (mm.) | 83 |
| Dimensions A (mm.) | 49 |
| Dimensions A1 +0.2/0 (mm.) | 16 |
| Dimensions A2 (mm.) | 35 |
| Dimensions H1 +0.2/0 (mm.) | 102 |
| Dimensions N (mm.) | 29 |
| Dimensions N1 (mm.) | 19 |
| Dimensions N2 (mm.) | 49 |
| Dimensions B (mm.) | 49.2 |
| Dimensions S1 (mm.) | 30.2 |
| Dimensions T (mm.) | 83 |
| Width across flats W (mm.) | – |
| Width across flats W (inch) | 5/32 |
| Load carrying capacity Bearing Basic load ratings dyn. Cr kN | 34 500 |
| Load carrying capacity Bearing Basic load ratings stat. C0r kN | 20 400 |
| Load carrying capacity Bearing Fatigue limit load Cur N | 1 030 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| ประเภทชุดตลับลูกปืน | ชุดตลับลูกปืนแบบ Take-up Housing |
| ลักษณะการทำงาน | รองรับการเคลื่อนที่เชิงเส้นของชุดเพลา |
| รูปแบบโครงสร้าง | ออกแบบให้เลื่อนปรับตำแหน่งได้ตามแนวราง |
| วัสดุเสื้อเรือน | โครงสร้างแข็งแรง เหมาะกับงานอุตสาหกรรม |
| ระบบยึดเพลา | ใช้สกรูล็อก (Grub Screws) ที่วงแหวนใน |
| ความมั่นคงของเพลา | ช่วยยึดเพลาให้แน่น ลดการลื่นหรือหมุนฟรี |
| ความสามารถในการปรับแนว | รองรับการปรับแนวและตำแหน่งเพลาได้สะดวก |
| การติดตั้ง | ติดตั้งง่าย เหมาะกับระบบปรับความตึง |
| การรองรับแรง | รองรับแรงจากการทำงานของเพลาและสายพาน |
| การหล่อลื่น | รองรับการหล่อลื่นเพื่อยืดอายุการใช้งาน |
| การบำรุงรักษา | ง่ายต่อการตรวจสอบและปรับตั้ง |
| ลักษณะการใช้งาน | เหมาะกับระบบสายพาน ลำเลียง และเครื่องจักรอุตสาหกรรม |
| ความเสถียรในการทำงาน | ช่วยให้การทำงานราบรื่นและต่อเนื่อง |
| ความทนทาน | รองรับการใช้งานต่อเนื่องในสภาพแวดล้อมโรงงาน |
| อายุการใช้งาน | ออกแบบเพื่อการใช้งานระยะยาว |
