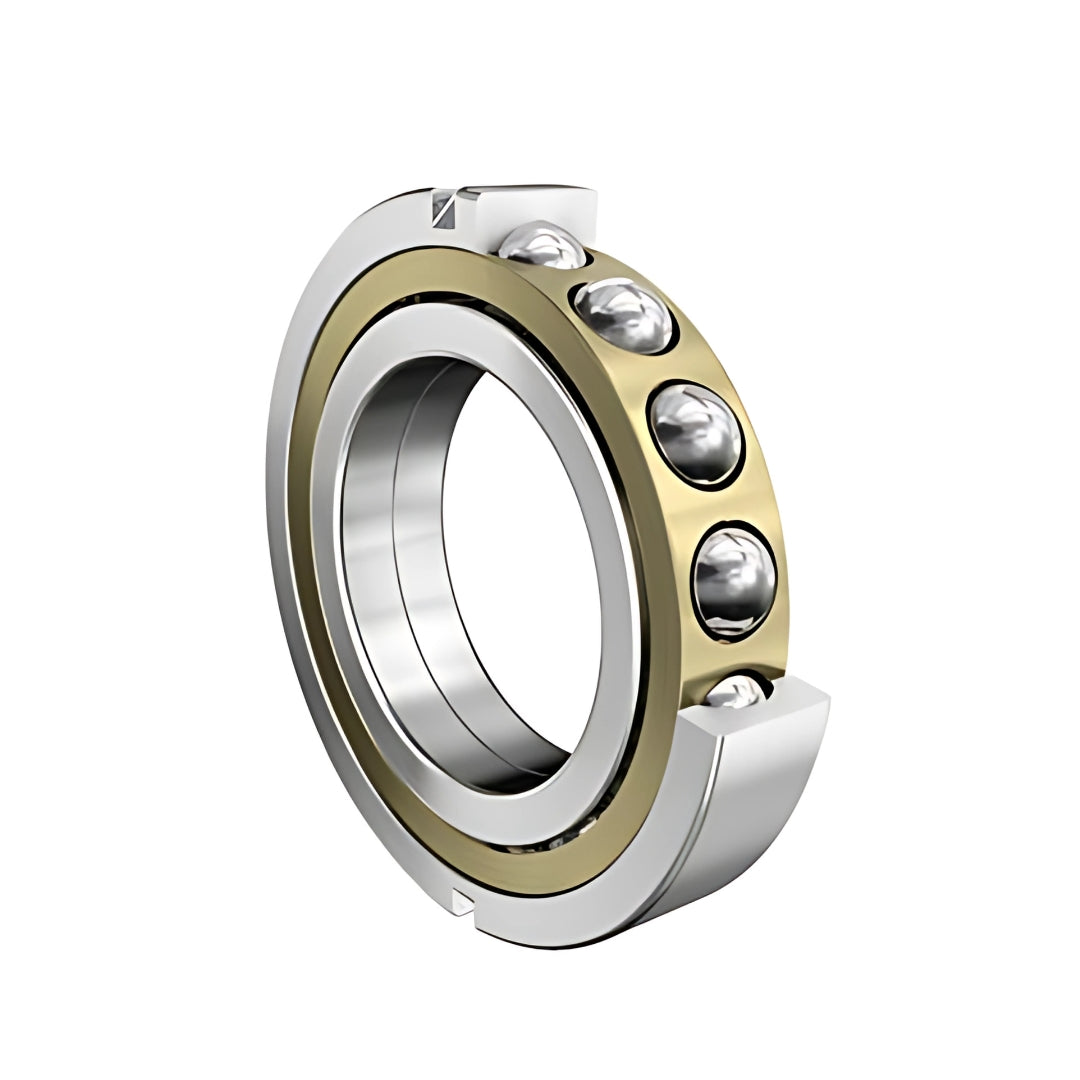

ตลับลูกปืน FAG Four point contact bearings QJ1088-N2-MPA

ตลับลูกปืนเม็ดกลมสัมผัสสี่จุด FAG เป็นตลับลูกปืนประเภท เม็ดกลมสัมผัสเชิงมุมแถวเดี่ยว ที่ถูกออกแบบมาให้มีวงแหวนในแบบแยกส่วน (Split inner rings) คุณสมบัติพิเศษนี้ทำให้สามารถบรรจุเม็ดลูกปืนได้จำนวนมากและมีขนาดใหญ่ขึ้น ทำให้มี ความสามารถในการรับแรงสูง (High load carrying capacity) ยิ่งขึ้น

จุดเด่นของตลับลูกปืนชนิดนี้คือสามารถ รองรับแรงในแนวแกน (Axial forces) ได้ทั้งสองทิศทาง ในตัวมันเอง และยังสามารถรับ แรงในแนวรัศมี (Radial loads) ได้ในปริมาณที่จำกัด ด้วยการออกแบบที่กะทัดรัด ทำให้ตลับลูกปืนนี้ ใช้พื้นที่ติดตั้งน้อยกว่า (Require less space) เมื่อเทียบกับการใช้ตลับลูกปืนเม็ดกลมสองแถว (Double row bearings)

คุณสมบัติและข้อดีที่แตกต่าง

• ความสามารถในการรับแรงในแนวแกน: ด้วยการออกแบบร่องวิ่งที่มีไหล่สูง (High raceway shoulders) และมุมสัมผัสที่ 35° ทำให้ตลับลูกปืนนี้มีขีดความสามารถในการ รับแรงในแนวแกนที่สูง (High axial load capacity) ได้อย่างยอดเยี่ยม
• การติดตั้งที่ยืดหยุ่น: วงแหวนในที่แยกส่วนช่วยให้การติดตั้งทำได้ง่ายขึ้น โดยสามารถติดตั้งเม็ดลูกปืนและกรงลูกปืน (Cage) แยกจากวงแหวนในได้
• กรงลูกปืน (Cages): ตลับลูกปืน FAG สัมผัสสี่จุด มักใช้กรงลูกปืนแบบทองเหลือง (Brass cages) ที่มีตัวระบุเป็น Suffix MPA ซึ่งทนทานและเหมาะกับการใช้งานหนัก
• มีร่องสำหรับยึด (Retaining slots): สำหรับตลับลูกปืนที่มีขนาดใหญ่ จะมี ร่องสำหรับยึดสองร่อง (Two retaining slots) ที่วงแหวนนอก (มีตัวระบุเป็น Suffix N2) เพื่อช่วยให้การติดตั้งเข้ากับเสื้อเพลาทำได้อย่างรวดเร็วและปลอดภัย

ข้อจำกัดและการใช้งาน

แม้จะมีความสามารถในการรับแรงที่โดดเด่น แต่ ตลับลูกปืนเม็ดกลมสัมผัสสี่จุด มีข้อจำกัดบางประการที่ควรทราบ:

• ไม่เหมาะกับการชดเชยการเยื้องแนว: การเยื้องแนวของวงแหวนในเมื่อเทียบกับวงแหวนนอก (Skewing) อาจทำให้เกิดเสียงดังและลดอายุการใช้งานของกรงลูกปืน ดังนั้นจึง ไม่เหมาะสำหรับงานที่ต้องชดเชยการเยื้องแนว (Angular misalignments)
• ความเร็วรอบ: ความเร็วรอบสูงสุดของตลับลูกปืนชนิดนี้จะถูกระบุเป็น ความเร็วจำกัด (Limiting speeds) ซึ่งค่าเหล่านี้สำหรับ การหล่อลื่นด้วยน้ำมัน (Oil lubrication) เท่านั้น

ตลับลูกปืน FAG Four point contact bearings คือโซลูชันที่ชาญฉลาดสำหรับงานที่ต้องการ รับแรงในแนวแกนสูง ในพื้นที่ที่จำกัด ด้วยประสิทธิภาพที่เหนือกว่าและความทนทานที่ได้รับการยอมรับในระดับสากล ทำให้เป็นตัวเลือกที่คุ้มค่าสำหรับการลงทุนในอุตสาหกรรมที่หลากหลาย

ตารางขนาดตลับลูกปืน ขนาดเป็นมิลลิเมตร (mm.)

ตารางขนาดตลับลูกปืน ขนาดเป็นมิลลิเมตร (mm.)

Four point contact bearings (ตลับลูกปืนสี่จุดสัมผัส)

1.การซีล (Sealing)

ตลับลูกปืนสี่จุดสัมผัสเป็นตลับลูกปืนแบบเปิด

2.การหล่อลื่น (Lubrication)

ตลับลูกปืนไม่ได้บรรจุสารหล่อลื่นมาให้ และสามารถหล่อลื่นด้วยจาระบีหรือน้ำมันได้

3.อุณหภูมิการใช้งาน (Operating temperature)

ตลับลูกปืนที่มีกรงทองเหลืองแข็ง (solid brass cage) สามารถใช้งานได้ที่อุณหภูมิตั้งแต่ -30 °C ถึง +150 °C สำหรับตลับลูกปืนที่มีเส้นผ่านศูนย์กลางภายนอกมากกว่า 240 มม. จะมีเสถียรภาพทางมิติ (dimensionally stable) ที่อุณหภูมิสูงถึง +200 °C

4.Cages

ตลับลูกปืนสี่จุดสัมผัสที่มีกรงทองเหลืองมีรหัสต่อท้ายว่า MPA กรงเหล่านี้จะถูกนำทางโดยวงแหวนรอบนอก (outer ring)

5.รหัสต่อท้าย (Suffixes)
