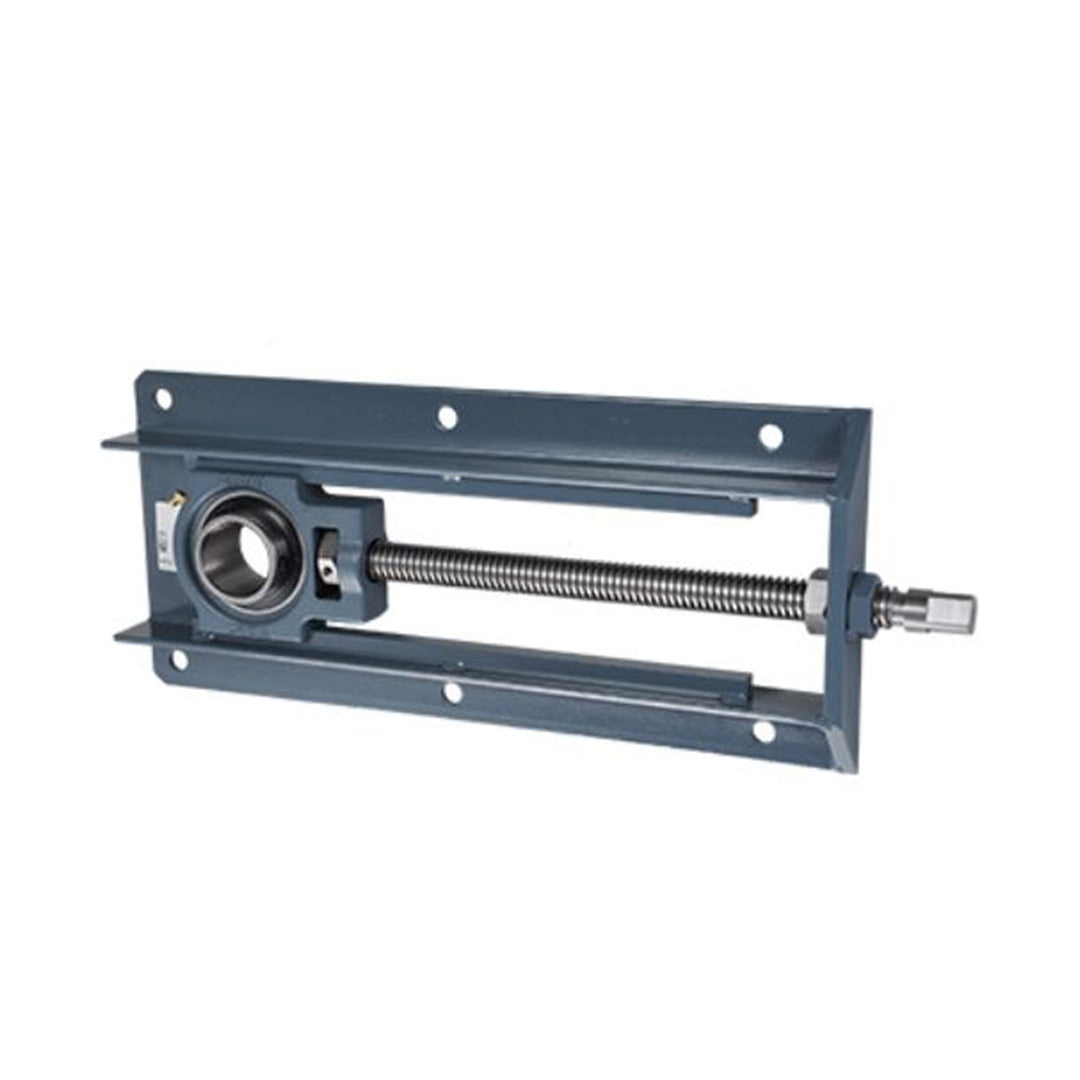

ตลับลูกปืน Bearing ASAHI take-up units with pressed steel framecode UCT 202 + WB

แบริ่งยูนิต (Bearing Unit) ของ ASAHI เป็นชุดตลับลูกปืนพร้อมตัวเสื้อที่ถูกออกแบบให้ติดตั้งได้ง่าย แข็งแรง และรองรับการทำงานต่อเนื่องในงานอุตสาหกรรมหลากหลายประเภท โครงสร้างประกอบด้วยตลับลูกปืนแบบปิดผนึกคุณภาพสูงและเสื้อแบริ่งที่มีให้เลือกหลายรูปแบบ ช่วยให้ใช้งานได้ยืดหยุ่น ทนทานต่อฝุ่น สิ่งสกปรก และแรงสั่นสะเทือน เหมาะสำหรับเครื่องจักรที่ต้องการความเสถียรและการบำรุงรักษาต่ำ เช่น สายพานลำเลียง เครื่องจักรเกษตร อุปกรณ์โรงงาน และงานทั่วไปทุกประเภท

คุณสมบัติ

• ติดตั้งง่าย ตัวเสื้อถูกออกแบบให้ใช้งานสะดวก ลดเวลาในการประกอบ
• ทนทานสูง ใช้วัสดุเสื้อหล่อคุณภาพสูง พร้อมซีลป้องกันฝุ่นและสิ่งสกปรก
• มีหลายรุ่นหลายรูปทรง เช่น UCP, UCF, UCFL, UCT, UCPA ฯลฯ เหมาะกับการใช้งานหลากหลาย
• ความเสถียรสูง ตลับลูกปืนถูกล็อกแน่น ลดการขยับของเพลา
• รองรับโหลดและแรงกระแทกได้ดี เหมาะกับงานหนักอย่างอุตสาหกรรมอาหาร เหล็ก เครื่องจักรทั่วไป
• ซีลกันฝุ่นดีเยี่ยม โครงสร้างซีลหลายชั้นช่วยยืดอายุการใช้งาน
• รองรับการหล่อลื่นใหม่ มีจุดอัดจารบีสำหรับการบำรุงรักษา

ข้อมูลจำเพาะ

• ประเภทแบริ่งยูนิต: Pillow Block, Square Flange, Oval Flange, Take-Up, Cartridge, Light-Duty Units
• ประเภทตลับลูกปืนภายใน: UC, UK, HC และแบบล็อกเพลาอื่นๆ
• ขนาดเพลา (Bore Size): หลายช่วงตั้งแต่ขนาดเล็กจนถึงงานอุตสาหกรรมหนัก
• วัสดุตัวเสื้อ: เหล็กหล่อ (Cast Iron), สแตนเลส, พลาสติกสำหรับงานเฉพาะทาง
• ประเภทซีล: ซีลกันฝุ่นคู่, ซีลสำหรับงานหนัก, ซีลกันน้ำ
• จุดอัดจาระบี: รองรับการหล่อลื่นเพิ่มตามรอบการใช้งาน
• รองรับการติดตั้งได้หลายแบบ: หน้าแปลน, แบบฐานนอน, แบบแขวน, แบบปรับความตึง

Unit No.	Shaft Diam. mm	Dimensions mm															Bolt Size mm	Frame No.	Weight kg
		a	b	c	e	f	g	i	l	j	s	u	w	Z	Bi	n
UCT 201 + WB	12	317	199	150	117	154	6	29	50	19	12	83	367	47.3	31	12.7	M10	WB 205-150	5.0
UCT 202 + WB	15	317	199	150	117	154	6	29	50	19	12	83	367	47.3	31	12.7	M10	WB 205-150	5.0
UCT 203 + WB	17	317	199	150	117	154	6	29	50	19	12	83	367	47.3	31	12.7	M10	WB 205-150	5.0
UCT 204 + WB	20	317	199	150	117	154	6	29	50	19	12	83	367	47.3	31	12.7	M10	WB 205-150	5.0
UCT 205 + WB	25	317	199	150	117	154	6	29	50	19	12	83	368	48.7	34.1	14.3	M10	WB 205-150	5.0
UCT 206 + WB	30	337	212	150	127	166	6	30	50	19	12	95	396	52.2	38.1	15.9	M10	WB 206-150	5.9
UCT 207 + WB	35	429	212	230	173	166	6	30	50	19	12	99	490	55.4	42.9	17.5	M10	WB 207-230	7.9
UCT 208 + WB	40	520	233	300	219	192	6	30	50	22	15	108	591	60.2	49.2	19	M12	WB 210-300	11.1
UCT 209 + WB	45	520	233	300	219	192	6	30	50	22	15	108	590	60.2	49.2	19	M12	WB 210-300	11.1
UCT 210 + WB	50	520	233	300	219	192	6	30	50	22	15	108	593	62.6	51.6	19	M12	WB 210-300	11.2
UCT 211 + WB	55	542	301	300	230	240	6	38	65	22	15	114	631	71.4	55.6	22.2	M12	WB 211-300	17.3
UCT 212 + WB	60	568	301	300	243	240	6	38	65	22	15	127	657	77.7	65.1	25.4	M12	WB 212-300	18.7
UCT 213 + WB	65	606	322	300	260	260	6	38	65	22	15	144	699	77.7	65.1	25.4	M12	WB 213-300	23.4

ข้อมูลทางเทคนิค

• ค่ารับโหลดรัศมีและรับแรงกระแทกสูง เหมาะสำหรับงานหมุนความเร็วต่ำถึงปานกลาง
• อุณหภูมิการทำงาน: ใช้งานได้ในช่วงอุณหภูมิทั่วไปของโรงงานอุตสาหกรรม
• ความเร็วรอบ: รองรับรอบการหมุนตามชนิดของตลับลูกปืน UC/UK
• โครงสร้างซีลหลายชั้น ป้องกันสิ่งสกปรก ช่วยยืดอายุการใช้งาน
• ระบบหล่อลื่น: รองรับการอัดจาระบีเพิ่มเติมเพื่อเพิ่มประสิทธิภาพ
• ค่าความคลาดเคลื่อนมาตรฐาน JIS/ISO เหมาะสำหรับงานที่ต้องการความแม่นยำ
• ความแข็งแรงของตัวเสื้อสูง ช่วยลดการสั่นและยืดอายุการใช้งานเครื่องจักร

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI take-up units with pressed steel framecode UCT 202 + WB Data sheet
