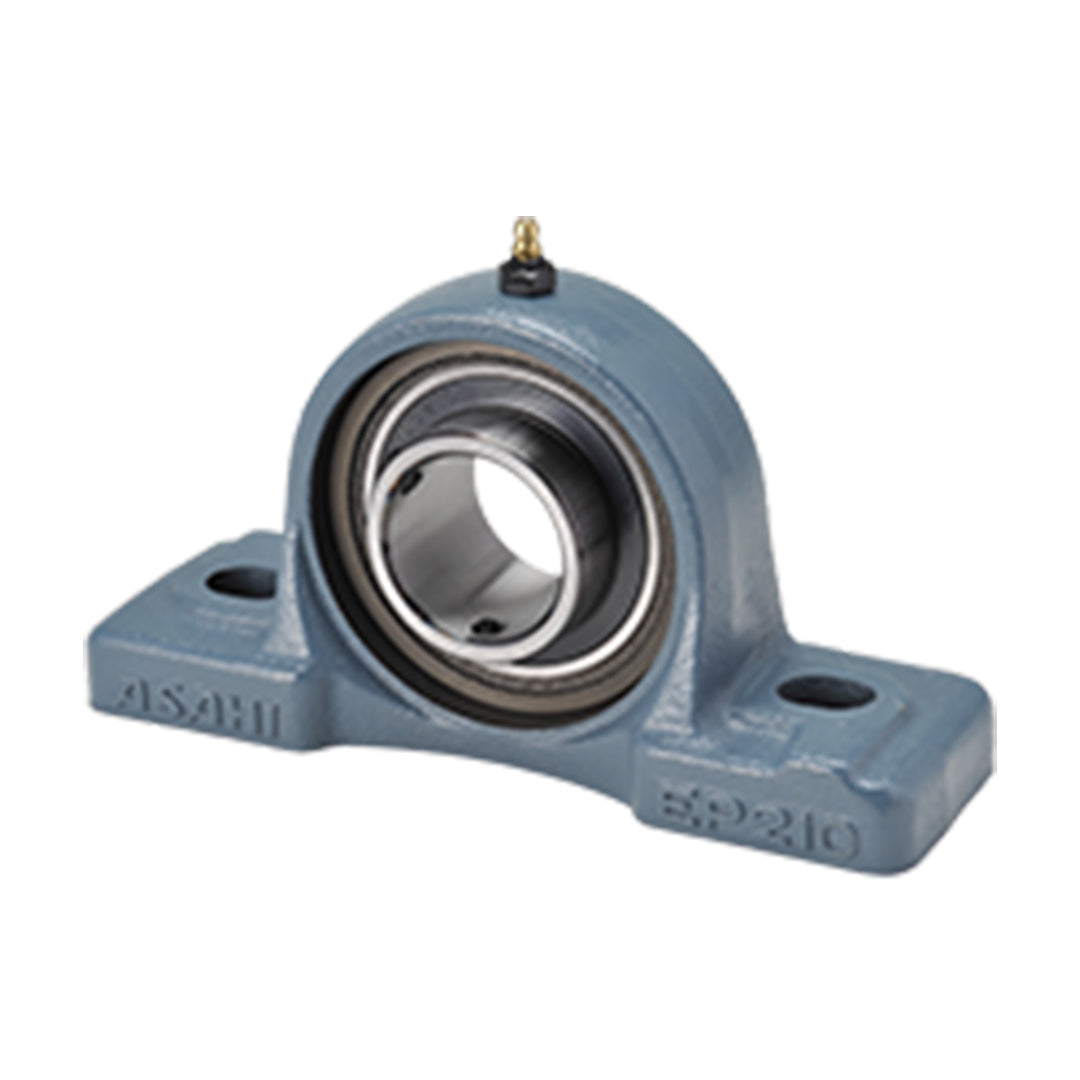

ตลับลูกปืน Bearing ASAHI pillow blockscode UCEP 208

แบริ่งยูนิต (Bearing Unit) ของ ASAHI เป็นชุดตลับลูกปืนพร้อมตัวเสื้อที่ถูกออกแบบให้ติดตั้งได้ง่าย แข็งแรง และรองรับการทำงานต่อเนื่องในงานอุตสาหกรรมหลากหลายประเภท โครงสร้างประกอบด้วยตลับลูกปืนแบบปิดผนึกคุณภาพสูงและเสื้อแบริ่งที่มีให้เลือกหลายรูปแบบ ช่วยให้ใช้งานได้ยืดหยุ่น ทนทานต่อฝุ่น สิ่งสกปรก และแรงสั่นสะเทือน เหมาะสำหรับเครื่องจักรที่ต้องการความเสถียรและการบำรุงรักษาต่ำ เช่น สายพานลำเลียง เครื่องจักรเกษตร อุปกรณ์โรงงาน และงานทั่วไปทุกประเภท

คุณสมบัติ

• ติดตั้งง่าย ตัวเสื้อถูกออกแบบให้ใช้งานสะดวก ลดเวลาในการประกอบ
• ทนทานสูง ใช้วัสดุเสื้อหล่อคุณภาพสูง พร้อมซีลป้องกันฝุ่นและสิ่งสกปรก
• มีหลายรุ่นหลายรูปทรง เช่น UCP, UCF, UCFL, UCT, UCPA ฯลฯ เหมาะกับการใช้งานหลากหลาย
• ความเสถียรสูง ตลับลูกปืนถูกล็อกแน่น ลดการขยับของเพลา
• รองรับโหลดและแรงกระแทกได้ดี เหมาะกับงานหนักอย่างอุตสาหกรรมอาหาร เหล็ก เครื่องจักรทั่วไป
• ซีลกันฝุ่นดีเยี่ยม โครงสร้างซีลหลายชั้นช่วยยืดอายุการใช้งาน
• รองรับการหล่อลื่นใหม่ มีจุดอัดจารบีสำหรับการบำรุงรักษา

ข้อมูลจำเพาะ

• ประเภทแบริ่งยูนิต: Pillow Block, Square Flange, Oval Flange, Take-Up, Cartridge, Light-Duty Units
• ประเภทตลับลูกปืนภายใน: UC, UK, HC และแบบล็อกเพลาอื่นๆ
• ขนาดเพลา (Bore Size): หลายช่วงตั้งแต่ขนาดเล็กจนถึงงานอุตสาหกรรมหนัก
• วัสดุตัวเสื้อ: เหล็กหล่อ (Cast Iron), สแตนเลส, พลาสติกสำหรับงานเฉพาะทาง
• ประเภทซีล: ซีลกันฝุ่นคู่, ซีลสำหรับงานหนัก, ซีลกันน้ำ
• จุดอัดจาระบี: รองรับการหล่อลื่นเพิ่มตามรอบการใช้งาน
• รองรับการติดตั้งได้หลายแบบ: หน้าแปลน, แบบฐานนอน, แบบแขวน, แบบปรับความตึง

Unit No.	Shaft Diam. mm	Dimensions mm										Bolt Size mm	Bearing No.	Housing No.	Weight kg
		h	a	e	b	s1	s2	g	w	Bi	n
UCEP 204	20	36.5	140	105	38	13	16	16	73	31	12.7	M10	UC 204	EP 204	1.1
UCEP 205	25	44.4	159	119	51	17	20	18	85	34.1	14.3	M14	UC 205	EP 205	1.5
UCEP 206	30	47.6	175	127	57	17	20	20	94	38.1	15.9	M14	UC 206	EP 206	2.0
UCEP 207	35	54	203	144	57	17	20	22	108	42.9	17.5	M14	UC 207	EP 207	2.7
UCEP 208	40	58.7	222	156	67	20	24	26	116	49.2	19	M16	UC 208	EP 209	3.5
UCEP 209	45	58.7	222	156	67	20	24	26	116	49.2	19	M16	UC 209	EP 209	3.4
UCEP 210	50	63.5	241	171	73	20	26	27	126	51.6	19	M16	UC 210	EP 210	4.1
UCEP 211	55	69.8	260	184	79	25	28	30	139	55.6	22.2	M20	UC 211	EP 211	5.6
UCEP 212	60	76.2	286	203	83	25	30	32	151	65.1	25.4	M20	UC 212	EP 212	7.1
UCEP 213	65	76.2	286	203	83	25	30	32	154	65.1	25.4	M20	UC 213	EP 213	7.0
UCEP 214	70	88.9	330	229	89	27	31	35	177	74.6	30.2	M22	UC 214	EP 215	10.8
UCEP 215	75	88.9	330	229	89	27	31	35	177	77.8	33.3	M22	UC 215	EP 215	10.9
UCEP 216	80	101.6	381	283	102	27	40	42	205	82.6	33.3	M22	UC 216	EP 217	17.1
UCEP 217	85	101.6	381	283	102	27	40	42	205	85.7	34.1	M22	UC 217	EP 217	16.4

ข้อมูลทางเทคนิค

• ค่ารับโหลดรัศมีและรับแรงกระแทกสูง เหมาะสำหรับงานหมุนความเร็วต่ำถึงปานกลาง
• อุณหภูมิการทำงาน: ใช้งานได้ในช่วงอุณหภูมิทั่วไปของโรงงานอุตสาหกรรม
• ความเร็วรอบ: รองรับรอบการหมุนตามชนิดของตลับลูกปืน UC/UK
• โครงสร้างซีลหลายชั้น ป้องกันสิ่งสกปรก ช่วยยืดอายุการใช้งาน
• ระบบหล่อลื่น: รองรับการอัดจาระบีเพิ่มเติมเพื่อเพิ่มประสิทธิภาพ
• ค่าความคลาดเคลื่อนมาตรฐาน JIS/ISO เหมาะสำหรับงานที่ต้องการความแม่นยำ
• ความแข็งแรงของตัวเสื้อสูง ช่วยลดการสั่นและยืดอายุการใช้งานเครื่องจักร

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI pillow blockscode UCEP 208 Data sheet
