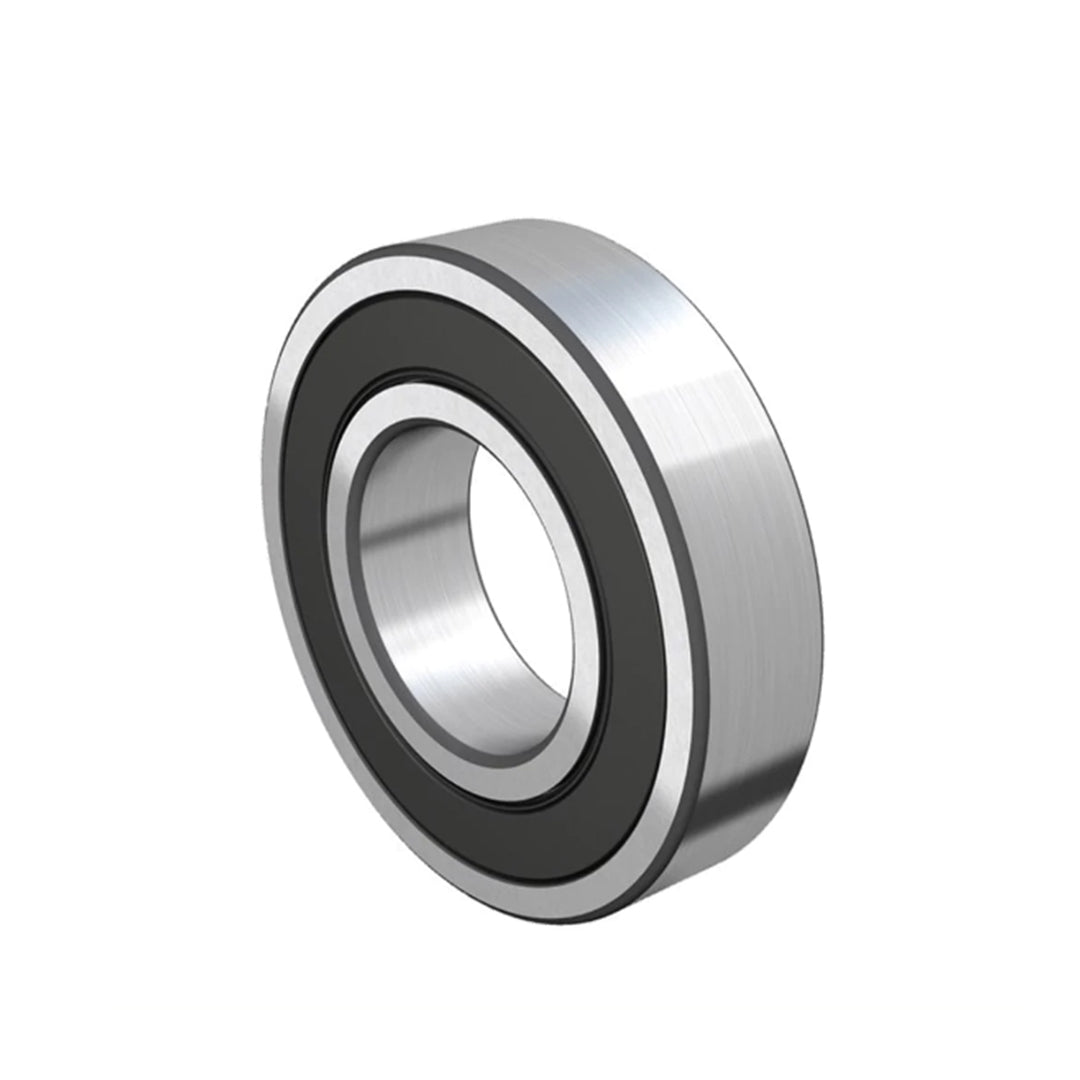

ตลับลูกปืน Ball Bearing EDB code 6208-Z

ตลับลูกปืนเม็ดกลมร่องลึกซีรีส์ 6200 จาก EDB International เป็นลูกปืนร่องลึกแบบชั้นเดียวที่ออกแบบมาให้รองรับแรงรัศมีและแรงแนวแกนระดับต่ำถึงปานกลาง พร้อมความสามารถหมุนด้วยความเร็วรอบสูง เหมาะสำหรับงานทั่วไปทั้งในมอเตอร์ไฟฟ้า เครื่องจักรขนาดเล็ก–กลาง และระบบส่งกำลังต่าง ๆ ด้วยขนาดหลากหลายตั้งแต่รุ่น 6200 ไปจนถึง 6220 ตามมาตรฐานสากล ให้ความทนทาน การสึกหรอที่ดี และความราบรื่นในการหมุนเพื่อตอบโจทย์การใช้งานในหลายอุตสาหกรรมต่าง ๆ

คุณสมบัติ

• ประเภทลูกปืน: ลูกปืนเม็ดกลมร่องลึก แบบชั้นเดียว (Single-Row Deep Groove Ball Bearing) รองรับแรงรัศมีและแรงแนวแกนได้ระดับทั่วไป–ปานกลาง และหมุนรอบสูงได้ดี
• เหมาะกับการใช้งาน: ใช้ในมอเตอร์ขนาดเล็ก–กลาง เครื่องจักรทั่วไป ระบบส่งกำลัง และอุปกรณ์หมุนต่าง ๆ
• ตัวเลือกซีล/ป้องกัน: มีรุ่นแบบเปิด, มีโล่กันฝุ่นโลหะ (ZZ), หรือมีซีลยางสัมผัส (2RS) เพื่อป้องกันสิ่งสกปรกและรักษาจาระบี
• วัสดุ: เหล็กโครเมียมคุณภาพสูง (เช่น 52100 Chrome Steel) สำหรับวงแหวนและเม็ดลูกบอล เพื่อความแข็งแรงและความทนทาน

ข้อมูลจำเพาะ

• โหลดไดนามิกพื้นฐาน (Dynamic Load Rating, Cr): ประมาณ 5.1 kN (5100 N)
• โหลดสแตติกพื้นฐาน (Static Load Rating, Cor): ประมาณ 2.4 kN (2400 N)
• ความเร็วรอบสูงสุด (Grease): ประมาณ 24,000–25,000 rpm
• ความเร็วรอบสูงสุด (Oil): ประมาณ 29,000–30,000 rpm
• เกรดมาตรฐานภายใน: เช่น ABEC-1 (ระบุมาตรฐานความแม่นยำ)
• วัสดุวงแหวนและเม็ดลูกบอล: เหล็กโครเมียม (Chrome Steel)
• ต้องการการ หล่อลื่นด้วยจาระบีหรือจาระบี/น้ำมัน ตามรุ่นและงาน

Bearing NO.	d		D		B		Load Rating (KN)		Steel Ball Parameter		Max Speed (r/min)		Weight (Kg)
	mm	inch	mm	inch	mm	inch	Cr (Dynamic)	Cor (Static)	NO.	Size (mm)	Grease	Oil
6200	10	0.3937	30	1.1811	9	0.3543	5.1	2.39	8	4.76	25000	30000	0.032
6201	12	0.4724	32	1.2598	10	0.3937	6.1	2.75	7	5.95	22000	26000	0.037
6202	15	0.5906	35	1.3779	11	0.4331	7.75	3.6	8	5.95	19000	23000	0.045
6203	17	0.6693	40	1.5748	12	0.4724	9.6	4.6	8	6.75	18000	21000	0.065
6204	20	0.7874	47	1.8504	14	0.5512	12.8	6.65	8	7.94	16000	18000	0.110
6205	25	0.9843	52	2.0472	15	0.5906	14	7.85	9	7.94	13000	15000	0.130
6206	30	1.1811	62	2.4409	16	0.6299	19.5	11.3	9	9.53	11000	13000	0.200
6207	35	1.3779	72	2.8346	17	0.6693	25.7	15.3	9	11.1	9800	11000	0.290
6208	40	1.5748	80	3.1496	18	0.7087	29.1	17.8	9	12.0	8700	10000	0.370
6209	45	1.7716	85	3.3465	19	0.7480	32.5	20.4	10	12.7	7800	9200	0.410
6210	50	1.9685	90	3.5433	20	0.7874	35	23.2	10	12.7	7100	8300	0.460
6211	55	2.1653	100	3.9370	21	0.8268	43.5	29.2	10	14.3	6400	7600	0.610
6212	60	2.3621	110	4.3307	22	0.8661	52.5	36	10	15.1	6000	7000	0.780
6213	65	2.5590	120	4.7244	23	0.9055	57.5	40	10	16.7	5500	6500	0.990
6214	70	2.7559	125	4.9213	24	0.9449	62	44	11	16.7	5100	6000	1.050
6215	75	2.9528	130	5.1181	25	0.9843	66	49.5	11	17.5	4800	5600	1.200
6216	80	3.1496	140	5.7087	26	1.0236	72.5	53	11	18.3	4500	5300	1.400
6217	85	3.3465	150	5.9055	28	1.1024	83.5	64	11	19.8	4200	5000	1.800
6218	90	3.5433	160	6.2992	30	1.1811	96	71.5	10	22.2	4000	4700	2.150
6219	95	3.7402	170	6.6929	32	1.2598	109	82	10	24.0	3700	4400	2.600
6220	100	3.9370	180	7.0866	34	1.3386	122	93	10	25.4	3500	4200	3.150

ข้อมูลทางเทคนิค

• ประเภท: Deep Groove Ball Bearing (ร่องลึกหนึ่งแถว)
• โครงสร้าง: เม็ดลูกบอลหมุนอยู่ในร่องลึกของวงแหวนด้านในและด้านนอก ช่วยลดแรงเสียดทานและรองรับแรงรัศมีโดยหลัก
• การรองรับโหลด: เหมาะสำหรับ แรงรัศมีทุกชนิด และแรงแนวแกนเล็กน้อย ทั้งสองทิศทาง
• ซีล/ปิดผนึกเลือกได้: แบบเปิด (Open), แบบมีโล่โลหะ (ZZ), แบบมีซีลยางสัมผัส (2RS)
• การใช้งานสภาพแวดล้อม: ใช้ได้ทั่วไป บางรุ่นมีตัวเลือกซีลเพื่อป้องกันฝุ่น/สิ่งสกปรกและเพิ่มอายุการใช้งาน
• ช่วงขนาด: ซีรีส์ 6200 มีหลายขนาดจากรูใน 10 mm ไปจนถึงขนาดใหญ่ของซีรีส์ (เช่น 6210, 6212 ฯลฯ) โดยมีสเปคและโหลดรองรับต่างกันตามขนาด
