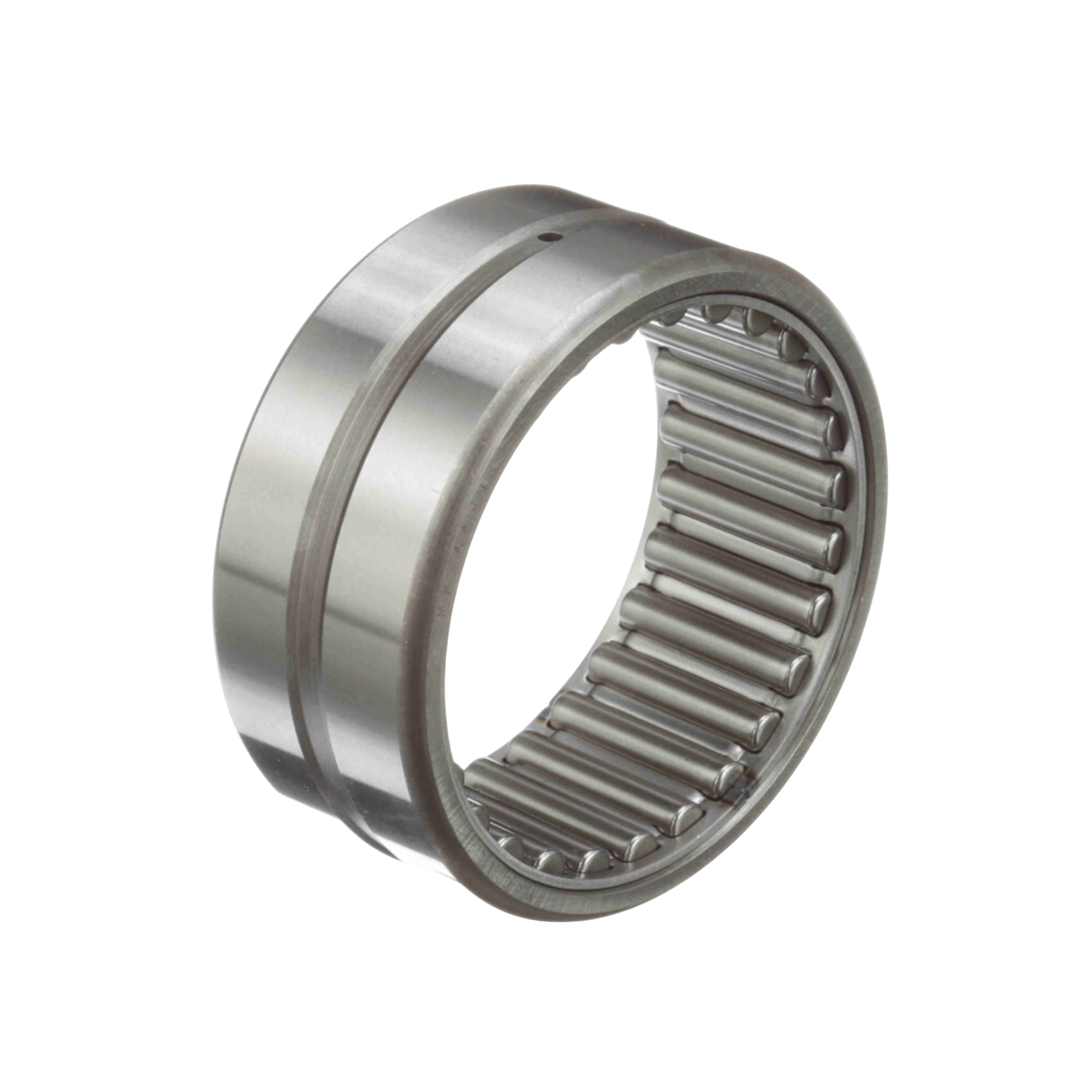

ตลับลูกปืนเม็ดเข็ม INK รหัส BR 223020
ตลับลูกปืนเม็ดเข็ม INK รหัส BR 223020
INK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
935.52 ฿
ราคาปกติ
ราคาโปรโมชัน
935.52 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืนเม็ดเข็ม INK รหัส BR 223020
INK Bearing คือแบรนด์ตลับลูกปืนคุณภาพสูงที่ได้รับความไว้วางใจจากผู้ใช้งานทั้งในประเทศและต่างประเทศ ด้วยมาตรฐานการผลิตจากประเทศญี่ปุ่น (Japan Quality) ที่เน้นความแม่นยำ ความแข็งแรงทนทาน และอายุการใช้งานที่ยาวนาน ตอบโจทย์การใช้งานในหลากหลายอุตสาหกรรม ไม่ว่าจะเป็น อุตสาหกรรมเครื่องจักรกล โรงงานผลิตอาหาร เครื่องจักรอัตโนมัติ งานลำเลียง หรือระบบขับเคลื่อนต่าง ๆ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ตลับลูกปืนเข็ม (Needle Roller Bearing) จาก INK เป็นลูกปืนชนิดที่ใช้ลูกกลิ้งทรงกระบอกยาวและแคบ (needle rollers) ซึ่งมีเส้นผ่านศูนย์กลางเล็กมากเมื่อเทียบกับความยาว เหมาะสำหรับงานที่ต้องการรับแรงรัศมีสูงในพื้นที่จำกัด:
- ลูกกลิ้งเข็ม (Needle rollers) จำนวนมาก ช่วยเพิ่มพื้นที่สัมผัสกับวงแหวน ทำให้รับแรงได้สูง
- ขนาดกะทัดรัดและน้ำหนักเบา เหมาะกับการติดตั้งในพื้นที่จำกัด
- ตัวเรือนและลูกกลิ้งทำจากเหล็กกล้าชุบแข็งคุณภาพสูง เพื่อความทนทานต่อแรงเสียดทานและการสึกหรอ
- มีทั้งแบบที่มีวงแหวนในและไม่มีวงแหวนใน (with/without inner ring) เพื่อความเหมาะสมกับงานแต่ละประเภท
- สามารถรองรับแรงรัศมีในทิศทางเดียว ได้อย่างมีประสิทธิภาพ
- ออกแบบให้มีความแม่นยำสูง เพื่อรองรับความเร็วรอบสูงในบางรุ่น
การติดตั้ง
- เลือกขนาดตลับลูกปืนเข็มให้เหมาะสมกับเพลาและ housing
- ตรวจสอบความสะอาดของเพลาและ housing เพื่อป้องกันฝุ่นหรือสิ่งสกปรกเข้าไปในลูกปืน
- กดหรือตอกลูกปืนเข้า housing อย่างระมัดระวัง โดยใช้เครื่องมือพิเศษ เช่น arbor press หรือเครื่องมือกดลูกปืน หลีกเลี่ยงการเคาะโดยตรงที่ลูกปืน
- เมื่อลูกปืนไม่มีวงแหวนใน ควรตรวจสอบว่าเพล้าและ housing มีขนาดตามมาตรฐานเพื่อความพอดี
- เติมสารหล่อลื่นที่เหมาะสม ตามคำแนะนำของผู้ผลิตก่อนใช้งานและในระหว่างการบำรุงรักษา
การใช้งาน
- ตลับลูกปืนเข็มของ INK เหมาะสำหรับงานที่ต้องการรับแรงรัศมีสูงในพื้นที่แคบและน้ำหนักเบา เช่น:
- ระบบเกียร์ในเครื่องจักรและยานยนต์
- เครื่องมือกลและอุปกรณ์อุตสาหกรรมที่มีการหมุนรอบสูง
- ระบบขับเคลื่อนเพลาลูกเบี้ยว (camshaft) หรือเพลาข้อเหวี่ยง (crankshaft)
- เครื่องจักรกลการเกษตรและเครื่องจักรงานไม้
- อุปกรณ์ไฮดรอลิกและนิวแมติกที่ต้องการความแม่นยำสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Number | BR 223020 |
| Mass (g) | 149 |
| Dimensions (mm/inch) Fw | 34.925 (13/8'') |
| Dimensions (mm/inch) D | 47.625 (17/8'') |
| Dimensions (mm/inch) C | 31.750 (11/4'') |
| Basic dynamic load rating Cr N | 45 315 |
| Basic Static load rating C0 N | 74 955 |
| Allowable rotational speed (rpm) | 10 450 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทตลับลูกปืน | Needle Roller Bearing (ตลับลูกปืนเข็ม) |
| ลักษณะลูกปืน | ลูกกลิ้งทรงกระบอกเรียวยาว (เข็ม) เส้นผ่านศูนย์กลางเล็ก ยาวมากเมื่อเทียบกับเส้นผ่าศูนย์กลาง |
| การรับแรง | รับแรงรัศมีได้ดีมาก แต่รับแรงแกนได้น้อยหรือไม่ได้เลย (ขึ้นอยู่กับแบบ) |
| โครงสร้าง | แบบไม่มีวงแหวนใน (Full complement)แบบมีวงแหวนในและวงแหวนรอบนอกแบบเข็มพร้อมตะแกรงแยกลูกกลิ้ง |
| วัสดุ | เหล็กกล้าชุบแข็งคุณภาพสูง |
| การหล่อลื่น | ต้องการการหล่อลื่นที่ดีเพื่อยืดอายุการใช้งาน (จาระบีหรือน้ำมัน) |
| ความเร็วรอบ | สูงกว่าแบริ่งลูกกลิ้งทรงกระบอกทั่วไป เนื่องจากผิวสัมผัสเล็ก |
| ช่วงขนาด | เส้นผ่านศูนย์กลางรูในตั้งแต่ประมาณ 3 mm ถึง 100 mm หรือมากกว่า |
| อุณหภูมิใช้งาน | ประมาณ -30°C ถึง +120°C ขึ้นอยู่กับวัสดุและการหล่อลื่น |
| การติดตั้ง | ใช้กับเพลาที่มีแรงรัศมีสูงในพื้นที่จำกัด เช่น กลไกเกียร์ ระบบสั่นสะเทือน เครื่องจักรกลหนัก |
| ประเภท | แบบเปิด (Open Type)แบบมีซีลกันฝุ่น (Sealed Type) |
| การใช้งานทั่วไป | ระบบส่งกำลัง, เครื่องมือกล, เครื่องจักรกลหนัก, รถยนต์, ระบบไฮดรอลิก |
