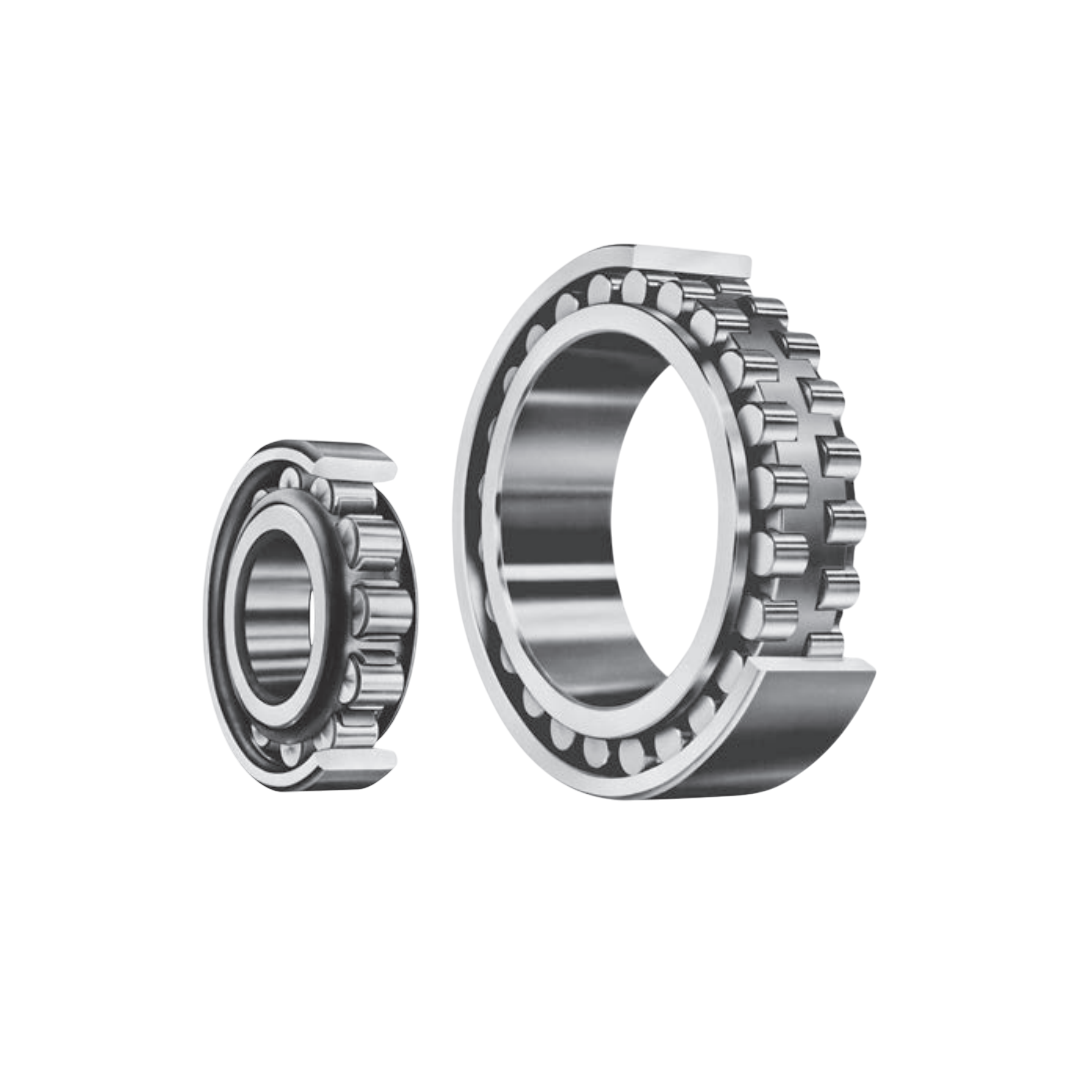

ตลับลูกปืนเม็ดทรงกระบอก (Bearing) KOYO รหัส N407 ขนาด 35×100×25
ตลับลูกปืนเม็ดทรงกระบอก (Bearing) KOYO รหัส N407 ขนาด 35×100×25
KOYO
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืนเม็ดทรงกระบอก (Bearing) KOYO รหัส N407 ขนาด 35×100×25
ตลับลูกปืนเม็ดกลมร่องลึก (Deep Groove Ball Bearings) จากแบรนด์ KOYO ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความนิยมอย่างสูงในอุตสาหกรรมต่างๆ ทั้งด้านเครื่องจักรกลทั่วไป เครื่องใช้ไฟฟ้า ระบบส่งกำลัง ไปจนถึงยานยนต์ เนื่องจากความสามารถในการรับแรงที่ยอดเยี่ยม ความทนทานต่อการใช้งานในระยะยาว และความแม่นยำในการหมุน หนึ่งในจุดเด่นของตลับลูกปืนเม็ดกลมร่องลึก KOYO คือโครงสร้างภายในที่ถูกออกแบบมาให้มีร่องรอบวงแหวนทั้งด้านในและด้านนอก ซึ่งช่วยให้สามารถรองรับแรงในแนวรัศมี (Radial Load) ได้อย่างมีประสิทธิภาพ และยังสามารถรองรับแรงในแนวแกน (Axial Load) ได้ทั้งสองทิศทางอีกด้วย โดยเฉพาะรุ่นที่มีฝาปิดซีลหรือฝาปิดโลหะ จะสามารถป้องกันสิ่งสกปรก ฝุ่น หรือความชื้นเข้าสู่ด้านในของลูกปืนได้ดี จึงช่วยยืดอายุการใช้งานโดยไม่ต้องบำรุงรักษาบ่อยครั้ง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- เป็นตลับลูกปืนลูกกลิ้งทรงกระบอกแถวเดี่ยว (Single Row Cylindrical Roller Bearing) ที่ใช้ลูกกลิ้งทรงกระบอกเพื่อรองรับแรงรัศมีได้สูง
- มีความสามารถรับแรงรัศมีสูงกว่าตลับลูกปืนเม็ดกลมทั่วไป เนื่องจากลูกกลิ้งมีพื้นที่สัมผัสกับรางวิ่งมากกว่า
- โครงสร้างแข็งแรง เหมาะสำหรับงานที่ต้องการรองรับโหลดหนักและความเร็วสูงในระดับปานกลางถึงสูง
- ตัวแหวนวงนอกและวงในแยกออกจากกัน ทำให้ง่ายต่อการติดตั้งและถอดออก
- มีหลายแบบ เช่น แบบที่มีร่องร่องน้ำมัน (lubrication groove) และรูเจาะสำหรับเติมจาระบี
- ใช้วัสดุเหล็กกล้าคุณภาพสูงผ่านการอบชุบแข็งและเจียรผิวเพื่อความแม่นยำ
- สามารถรับแรงในแนวรัศมีเท่านั้น ไม่สามารถรับแรงแกน (Axial load) ได้มากนัก
การติดตั้ง
- ควรติดตั้งบนเพลาที่มีความแม่นยำสูงและมีความเรียบเพื่อป้องกันการเสียรูปของตลับลูกปืน
- การติดตั้งควรใช้เครื่องมือกด (bearing press) เพื่อหลีกเลี่ยงแรงกระแทกที่อาจทำลายวงแหวนหรือลูกกลิ้ง
- ต้องตรวจสอบขนาดและความพอดีของเพลาและตัวเรือนให้เหมาะสม
- ควรเลือกใช้สารหล่อลื่นที่เหมาะสม เช่น น้ำมันหรือจาระบีตามคำแนะนำผู้ผลิต
- เนื่องจากลูกกลิ้งทรงกระบอกมีสัมผัสระนาบกับรางวิ่ง จึงควรหล่อลื่นให้เพียงพอเพื่อป้องกันการสึกหรอเร็ว
การใช้งาน
- ใช้งานในเครื่องจักรอุตสาหกรรมที่ต้องการรองรับแรงรัศมีสูง เช่น:
- มอเตอร์ไฟฟ้า
- เครื่องปั๊ม
- กล่องเกียร์ (gearboxes)
- เครื่องจักรกลหนัก
- เครื่องมือเครื่องจักรต่าง ๆ
- เหมาะกับงานที่ต้องการความทนทานและความแม่นยำในการหมุนที่ความเร็วปานกลางถึงสูง
- นิยมใช้ในอุตสาหกรรมยานยนต์, เหมืองแร่, เครื่องจักรกลการเกษตร และเครื่องจักรโรงงานทั่วไป
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| d (เส้นผ่านศูนย์กลางใน) (มม.) | 35 |
| D (เส้นผ่านศูนย์กลางนอก) (มม.) | 100 |
| B (ความกว้าง) (มม.) | 25 |
| rmin (รัศมีมุมลบขั้นต่ำ) (มม.) | 1.5 |
| r1min (รัศมีมุมลบภายในขั้นต่ำ) (มม.) | 1.5 |
| Fw (ความกว้างร่อง) (มม.) | 53 |
| Ew (ขนาดโดยรวมพิเศษ) (มม.) | 83 |
| Cr (โหลดรัศมี) (กิโลนิวตัน) | 94.1 |
| C0r (โหลดรัศมีสถิต) (กิโลนิวตัน) | 68.9 |
| ขีดจำกัดโหลดเมื่อเมื่อเกิดความล้า (กิโลนิวตัน) Cu | 9.25 |
| ความเร็วรอบสูงสุด (รอบ/นาที) จาระบี (Grease lub.) | 6 600 |
| ความเร็วรอบสูงสุด (รอบ/นาที) น้ำมัน (Oil lub.) | 8 800 |
| หมายเลขลูกปืน N | N407 |
| มิติติดตั้ง (หน่วย มม.) dₐmin | 43 |
| มิติติดตั้ง (หน่วย มม.) dᵦmin | 43 |
| มิติติดตั้ง (หน่วย มม.) dᵦ max | 52 |
| มิติติดตั้ง (หน่วย มม.) d꜀min | 55 |
| มิติติดตั้ง (หน่วย มม.) d𝑑min | 61 |
| มิติติดตั้ง (หน่วย มม.) Dₐ max | 92 |
| มิติติดตั้ง (หน่วย มม.) Dᵦ max | 92 |
| มิติติดตั้ง (หน่วย มม.) Dᵦmin | 84 |
| มิติติดตั้ง (หน่วย มม.) rₐ max | 1.5 |
| มิติติดตั้ง (หน่วย มม.) rᵦ max | 1.5 |
| น้ำหนักอ้างอิง (กก.) NU (N) | 1.02 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| โครงสร้าง | แถวลูกกลิ้งทรงกระบอกแถวเดียว (Single Row) |
| ประเภท | - NU: แหวนในสามารถเลื่อนได้แนวแกน (ไม่มีร่องล็อก)- NJ: แหวนในมีร่องล็อกด้านหนึ่ง- NUP: แหวนในมีร่องล็อกสองด้าน รองรับแรงแกนทั้งสองทิศทาง |
| ขนาดรูใน (Bore Diameter) | ตั้งแต่ประมาณ 10 มม. ถึง 240 มม. (ขึ้นอยู่กับซีรีส์) |
| วัสดุ | เหล็กกล้าคาร์บอนโครเมียมชุบแข็ง (High-Carbon Chromium Steel) |
| รูปแบบซีล | - เปิด (Open)- ฝาปิดโลหะ (ZZ)- ซีลยางสองด้าน (2RS) |
| ความเร็วรอบสูงสุด | ขึ้นอยู่กับขนาดและประเภทซีล (ประมาณ 3,000–20,000 rpm) |
| การใช้งาน | รองรับแรงรัศมีสูง, เหมาะกับมอเตอร์, เครื่องจักรอุตสาหกรรม, เครื่องจักรหนัก |
| รหัสซีรีส์ทั่วไป | NU, NJ, NUP ตามด้วยเลขรุ่น เช่น NU205, NJ306, NUP308 |
