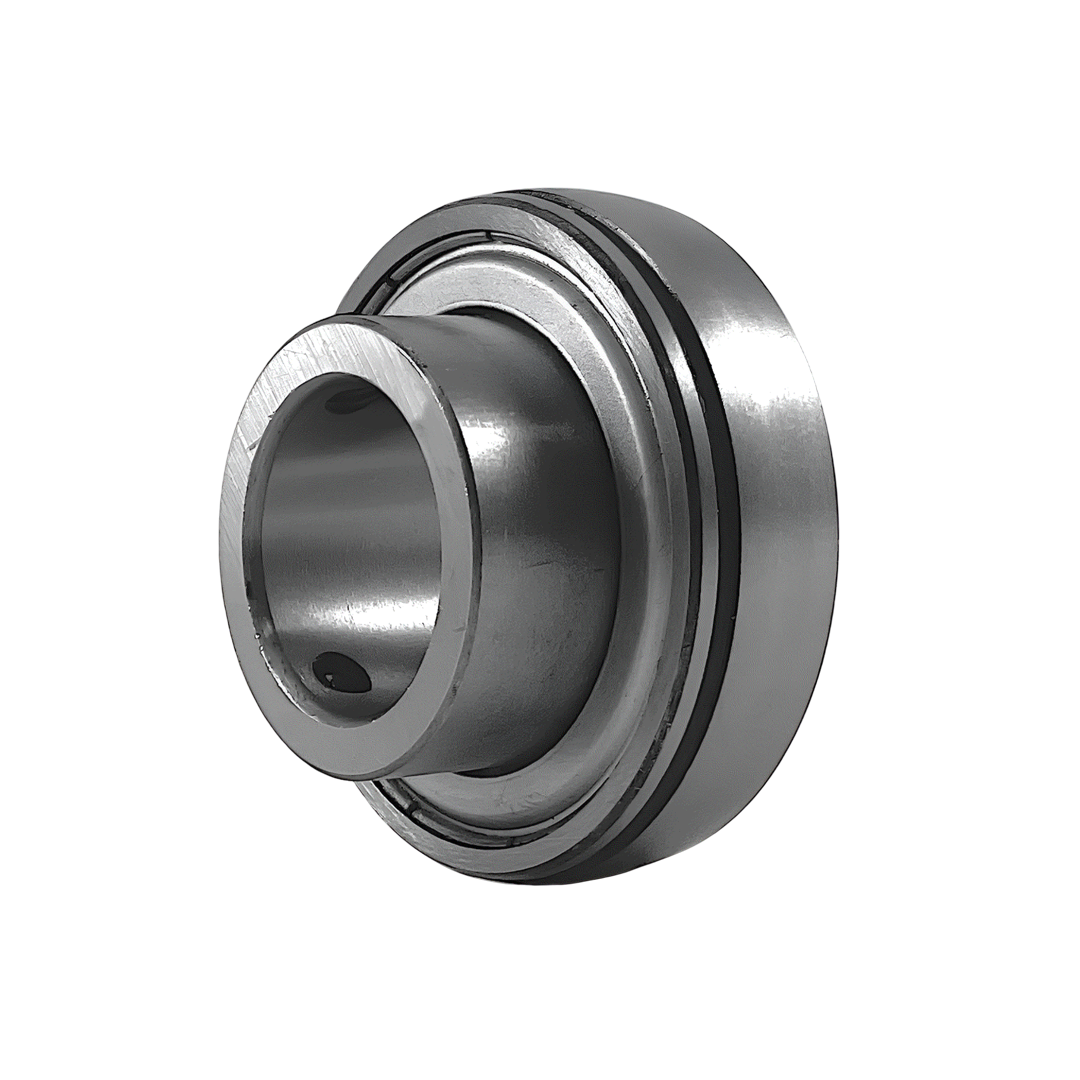

ตลับลูกปืนเม็ดกลม INK รหัส CSA 203-11
ตลับลูกปืนเม็ดกลม INK รหัส CSA 203-11
INK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
1,983.75 ฿
ราคาปกติ
ราคาโปรโมชัน
1,983.75 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืนเม็ดกลม INK รหัส CSA 203-11
INK Bearing คือแบรนด์ตลับลูกปืนคุณภาพสูงที่ได้รับความไว้วางใจจากผู้ใช้งานทั้งในประเทศและต่างประเทศ ด้วยมาตรฐานการผลิตจากประเทศญี่ปุ่น (Japan Quality) ที่เน้นความแม่นยำ ความแข็งแรงทนทาน และอายุการใช้งานที่ยาวนาน ตอบโจทย์การใช้งานในหลากหลายอุตสาหกรรม ไม่ว่าจะเป็น อุตสาหกรรมเครื่องจักรกล โรงงานผลิตอาหาร เครื่องจักรอัตโนมัติ งานลำเลียง หรือระบบขับเคลื่อนต่าง ๆ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ตลับลูกปืนแบบร่องลึกชนิดวงแหวนในยื่นด้านเดียว พร้อมปลอกล็อกแบบเยื้องศูนย์ (Eccentric Locking Collar) จาก INK เป็นรุ่นที่ออกแบบมาให้ล็อกกับเพลาได้มั่นคง เหมาะกับเพลาที่ไม่มีปาดร่องหรือ keyway:
- วงแหวนใน (Inner Ring) ยื่นออกด้านหนึ่ง เพื่อให้มีพื้นที่ยึดกับปลอกล็อก (collar) ได้อย่างแน่นหนา
- ปลอกล็อกเยื้องศูนย์ (Eccentric Collar) ทำหน้าที่บิดล็อกกับเพลาได้แน่นหนาโดยไม่ต้องใช้ร่องเพลา (Keyless shaft fixing)
- โครงสร้างลูกปืนเป็นแบบร่องลึก (Deep Groove Ball Bearing) รับแรงรัศมีและแรงแนวแกนได้ดี
- ซีลกันฝุ่นทั้งสองด้าน (Double Seal) ช่วยป้องกันสิ่งสกปรกและยืดอายุการใช้งาน
- วัสดุผลิตจากเหล็กกล้าชุบแข็ง เพิ่มความแข็งแรงและความทนทานในการใช้งานต่อเนื่อง
การติดตั้ง
- เลือกขนาดให้ตรงกับเพลา โดยไม่จำเป็นต้องมีร่องเพลา
- ใส่ตลับลูกปืนเข้ากับเพลา ให้ตำแหน่งของ eccentric collar อยู่ด้านที่เข้าถึงได้ง่าย
- หมุนปลอกล็อกเยื้องศูนย์ (eccentric collar) ให้แน่นจนล็อกกับเพลา (โดยการหมุนตามเข็มนาฬิกาให้แนบแน่นกับ inner ring)
- ขันสกรูล็อกบนปลอกล็อก ให้แน่นด้วยประแจหกเหลี่ยม
- ตรวจสอบการหมุนของลูกปืน ว่าลื่นไหล ไม่มีการสะดุดหรือหลวม
การใช้งาน
- เหมาะกับงานที่ต้องการความแน่นในการล็อกเพลาโดยไม่ใช้ keyway และเน้นความสะดวกในการติดตั้ง:
- เครื่องจักรเกษตร เช่น รถตัดหญ้า รถเกี่ยว
- ระบบพัดลมหรือโบลเวอร์
- สายพานลำเลียงในโรงงานอุตสาหกรรม
- เครื่องจักรแปรรูปอาหารหรือวัสดุ
- อุปกรณ์โรงสีและระบบล้อหมุน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Bearing No. | CSA 203-11 |
| Shaft Dia d (mm) / (in) | 11/16 |
| Bearing Dimensions (D) | 40 |
| Bearing Dimensions (B) | 19.1 |
| Bearing Dimensions (L) | 28.6 |
| Bearing Dimensions (n) | 6 |
| Bearing Dimensions (B1) | 12 |
| Bearing Dimensions (B3) | 13.5 |
| Bearing Dimensions (d1) | 28.6 |
| Eccentric Collar | A203 |
| Basic dynamic Load ratings (N) | 7 350 |
| Basic static Load ratings (N) | 4 480 |
| weight (kg) | 0.13 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทตลับลูกปืน | Insert Ball Bearing |
| ลักษณะพิเศษ | วงแหวนใน (Inner Ring) ยื่นออกหนึ่งด้าน พร้อมปลอกล็อกแบบเยื้องศูนย์ (Eccentric Collar) |
| ระบบยึดเพลา | ใช้ Eccentric Collar หมุนล็อกกับเพลา โดยไม่ต้องใช้ keyway |
| วัสดุ | แหวนใน / แหวนรอบนอก: เหล็กกล้าชุบแข็งลูกปืน: Chrome Steelซีล: Rubber (2RS) หรือโลหะ (ZZ) |
| ซีลกันฝุ่น (Seal) | ซีลสองด้าน (Double Sealed) เพื่อป้องกันฝุ่นและสิ่งสกปรก |
| มุมสัมผัสการหมุน | เป็นลูกปืนแบบสัมผัสรัศมี (Radial Contact) |
| รูใน (Bore) | รูตรงทรงกระบอก สำหรับสวมกับเพลา |
| วิธีติดตั้ง | สวมเข้ากับเพลา → หมุนปลอกล็อกเยื้องศูนย์ให้แน่น → ขันสกรูล็อก |
| ช่วงขนาดที่มีจำหน่าย | โดยทั่วไปตั้งแต่ 12 mm – 50 mm (หรือ 3/4"–2") |
| แรงรับโหลด | รองรับได้ทั้งโหลดรัศมีและโหลดแนวแกนบางส่วน (ค่าขึ้นกับรุ่น เช่น UC201, UEL205, ฯลฯ) |
| อุณหภูมิใช้งาน | -20°C ถึง +100°C โดยทั่วไป |
| ความเร็วรอบสูงสุด | 2,000 – 6,000 รอบ/นาที (ขึ้นกับรุ่นและขนาด) |
