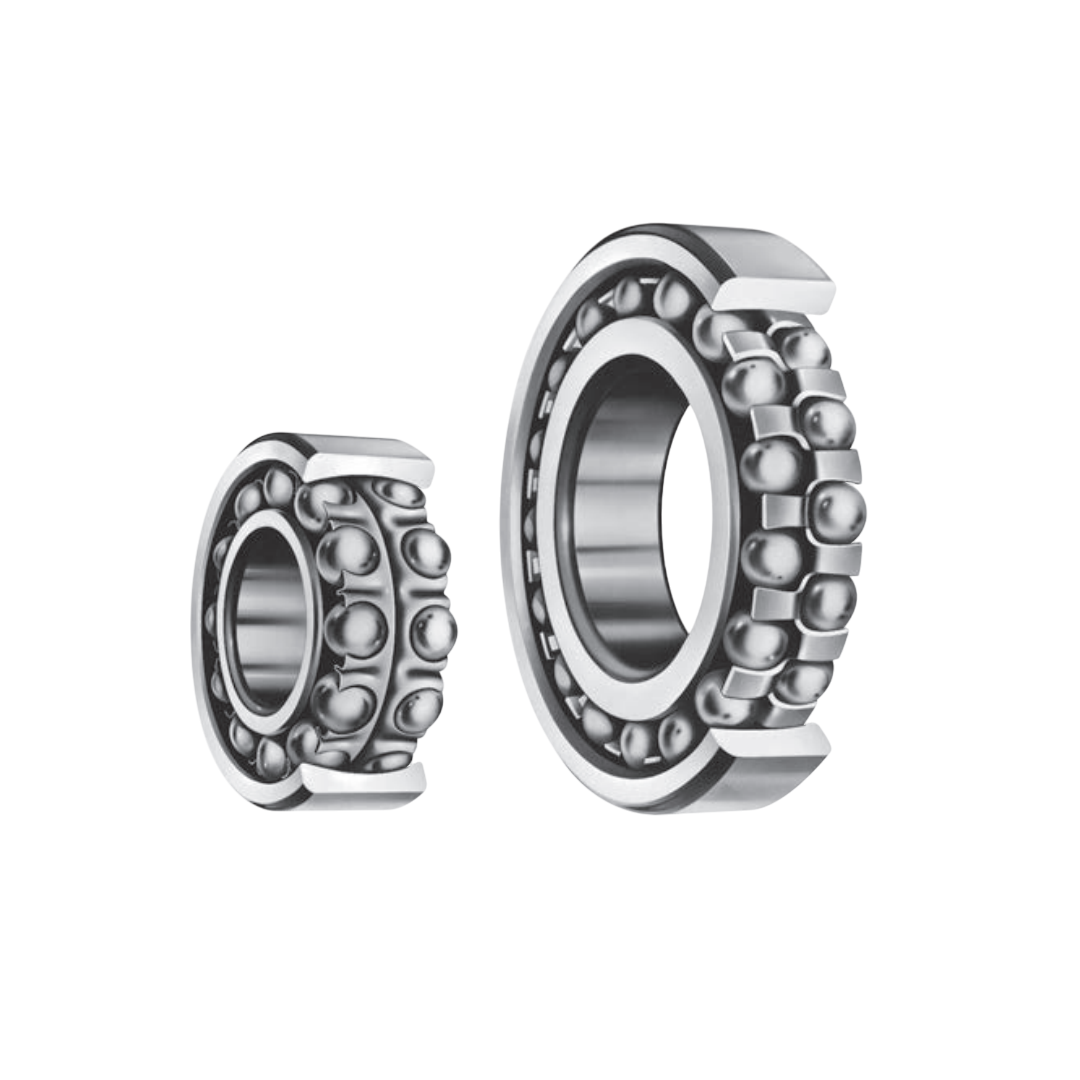

ตลับลูกปืนเม็ดกลมปรับแนวเองได้ (Bearing) KOYO รหัส 11306 ขนาด 30×72×52
ตลับลูกปืนเม็ดกลมปรับแนวเองได้ (Bearing) KOYO รหัส 11306 ขนาด 30×72×52
KOYO
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืนเม็ดกลมปรับแนวเองได้ (Bearing) KOYO รหัส 11306 ขนาด 30×72×52
ตลับลูกปืนเม็ดกลมร่องลึก (Deep Groove Ball Bearings) จากแบรนด์ KOYO ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความนิยมอย่างสูงในอุตสาหกรรมต่างๆ ทั้งด้านเครื่องจักรกลทั่วไป เครื่องใช้ไฟฟ้า ระบบส่งกำลัง ไปจนถึงยานยนต์ เนื่องจากความสามารถในการรับแรงที่ยอดเยี่ยม ความทนทานต่อการใช้งานในระยะยาว และความแม่นยำในการหมุน หนึ่งในจุดเด่นของตลับลูกปืนเม็ดกลมร่องลึก KOYO คือโครงสร้างภายในที่ถูกออกแบบมาให้มีร่องรอบวงแหวนทั้งด้านในและด้านนอก ซึ่งช่วยให้สามารถรองรับแรงในแนวรัศมี (Radial Load) ได้อย่างมีประสิทธิภาพ และยังสามารถรองรับแรงในแนวแกน (Axial Load) ได้ทั้งสองทิศทางอีกด้วย โดยเฉพาะรุ่นที่มีฝาปิดซีลหรือฝาปิดโลหะ จะสามารถป้องกันสิ่งสกปรก ฝุ่น หรือความชื้นเข้าสู่ด้านในของลูกปืนได้ดี จึงช่วยยืดอายุการใช้งานโดยไม่ต้องบำรุงรักษาบ่อยครั้ง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- เป็นตลับลูกปืนเม็ดกลมปรับแนวได้เอง (Self-Aligning Ball Bearing) แบบสองแถว ที่มี วงแหวนใน (Inner Ring) แบบยาวพิเศษ (Extended Inner Ring)
- วงแหวนในแบบยาวช่วยให้มีพื้นที่ติดตั้งแหวนล็อก (Locking Collar) หรือปลอกล็อก (Adapter Sleeve) เพื่อยึดตลับลูกปืนกับเพลาได้แน่นและปลอดภัย
- โครงสร้างรางวิ่งวงแหวนรอบนอกเป็นทรงกลม ทำให้สามารถปรับแนวของลูกปืนได้เองเมื่อเกิดการเยื้องศูนย์ของเพลาหรือชุดติดตั้ง
- รองรับแรงรัศมีได้สูง และรับแรงแนวแกนได้เล็กน้อย
- เหมาะสำหรับงานที่ต้องการความแข็งแรงของการยึดติดกับเพลาสูงกว่ารุ่นปกติ
- ผลิตจากวัสดุเหล็กกล้าชุบแข็งคุณภาพสูง แข็งแรงทนทาน และมีความแม่นยำสูง
- มีทั้งแบบเปิดและแบบซีล (Sealed) ให้เลือกตามลักษณะการใช้งาน
การติดตั้ง
- วงแหวนในแบบยาวช่วยให้ติดตั้งกับปลอกล็อกหรือแหวนล็อกได้ง่ายและแน่นหนา โดยไม่จำเป็นต้องพึ่งพาการพอดีแน่นบนเพลาเพียงอย่างเดียว
- สามารถใช้แหวนล็อกหรือปลอกล็อกเพื่อปรับความแน่นและตำแหน่งของตลับลูกปืนบนเพลาได้ตามต้องการ
- ต้องระวังไม่ให้แรงกระแทกโดยตรงกับวงแหวนรอบในหรือรอบนอกขณะติดตั้ง เพื่อป้องกันความเสียหาย
- ควรตรวจสอบความสะอาดของเพลาและตัวเรือนก่อนติดตั้ง
- ใช้เครื่องมือกดติดตั้งที่เหมาะสมเพื่อรักษาคุณภาพของตลับลูกปืน
- หากเป็นรุ่นซีล ควรระวังเรื่องความสะอาดและหล่อลื่นที่เหมาะสม
การใช้งาน
- เหมาะสำหรับงานที่ต้องการความแข็งแรงและความแม่นยำในการยึดตลับลูกปืนกับเพลา เช่น:
- เครื่องจักรกลหนัก
- ระบบขับเคลื่อนที่ต้องรองรับแรงบิดสูง
- เครื่องมือกลที่ต้องการความแม่นยำในการจัดตำแหน่งแกนหมุน
- เครื่องจักรที่มีโอกาสเกิดการเยื้องศูนย์ของเพลา
- ใช้ในอุตสาหกรรมยานยนต์, เครื่องจักรกล, เครื่องมือเครื่องจักร และอุตสาหกรรมทั่วไปที่ต้องการความแข็งแรงและความทนทานสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ขนาดขอบเขต (มม.) d | 30 |
| ขนาดขอบเขต (มม.) D | 72 |
| ขนาดขอบเขต (มม.) B | 52 |
| ขนาดขอบเขต (มม.) C | 19 |
| ขนาดขอบเขต (มม.) F | 45 |
| ขนาดขอบเขต (มม.) r min. | 1.1 |
| ค่าพิกัดโหลดพื้นฐาน (กิโลนิวตัน) Cr ค่าพิกัดโหลดรัศมี | 26.6 |
| ค่าพิกัดโหลดพื้นฐาน (กิโลนิวตัน) C0r ค่าพิกัดโหลดรัศมีคงที่ | 6.3 |
| ขีดจำกัดโหลดล้า (กิโลนิวตัน) Cu | 0.4 |
| ความเร็วสูงสุด (รอบ/นาที) เมื่อใช้จาระบีหล่อลื่น | 8 700 |
| ความเร็วสูงสุด (รอบ/นาที) เมื่อใช้ใช้น้ำมันหล่อลื่น | 11 000 |
| หมายเลขตลับลูกปืน | 11306 |
| ขนาดติดตั้ง (มม.) Da max | 65.5 |
| ขนาดติดตั้ง (มม.) ra max | 1 |
| ค่าคงที่ e | 0.26 |
| ปัจจัยโหลดแนวแกน Y1 | 2.4 |
| ปัจจัยโหลดแนวแกน Y2 | 3.72 |
| ปัจจัยโหลดแนวแกน Y0 | 2.52 |
| (อ้างอิง) น้ำหนัก (กก.) | 0.614 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| โครงสร้าง | ลูกปืนเม็ดกลมปรับแนวได้เอง 2 แถว พร้อมแหวนในยาวพิเศษ (Extended Inner Ring) |
| คุณสมบัติพิเศษ | - แหวนในยาวกว่าปกติ เพื่อเพิ่มพื้นที่สัมผัสและการยึดเพลา- ปรับแนวได้อัตโนมัติเมื่อเพลาหรือที่นั่งเยื้องแนว- รองรับโหลดรัศมี และโหลดแนวแกนได้เล็กน้อย |
| ช่วงขนาดรูใน | ตั้งแต่ประมาณ 12 มม. ขึ้นไป (ขึ้นอยู่กับรุ่น) |
| ประเภทรูใน | รูทรงกระบอก (Cylindrical Bore) |
| ซีรีส์ | โดยทั่วไปอยู่ในซีรีส์ 1200, 1300, 2200, 2300 ที่มีรุ่น Extended Inner Ring |
| รูปแบบซีล | มีทั้งแบบเปิด (Open) และแบบซีลยาง (2RS) |
| มุมสัมผัส (Contact Angle) | ~0° (ไม่ใช่แบบสัมผัสเชิงมุม เนื่องจากเป็นแบบปรับแนวได้เอง) |
| วัสดุ | เหล็กกล้าชุบแข็ง (High-Carbon Chromium Steel) |
| ความเร็วรอบสูงสุด | ขึ้นอยู่กับขนาดและชนิดซีล (ประมาณ 5,000–15,000 rpm) |
| การใช้งาน | เหมาะสำหรับงานที่ต้องการตำแหน่งเพลาที่มั่นคง เช่น มอเตอร์, ระบบลำเลียง, เครื่องจักรทั่วไป |
