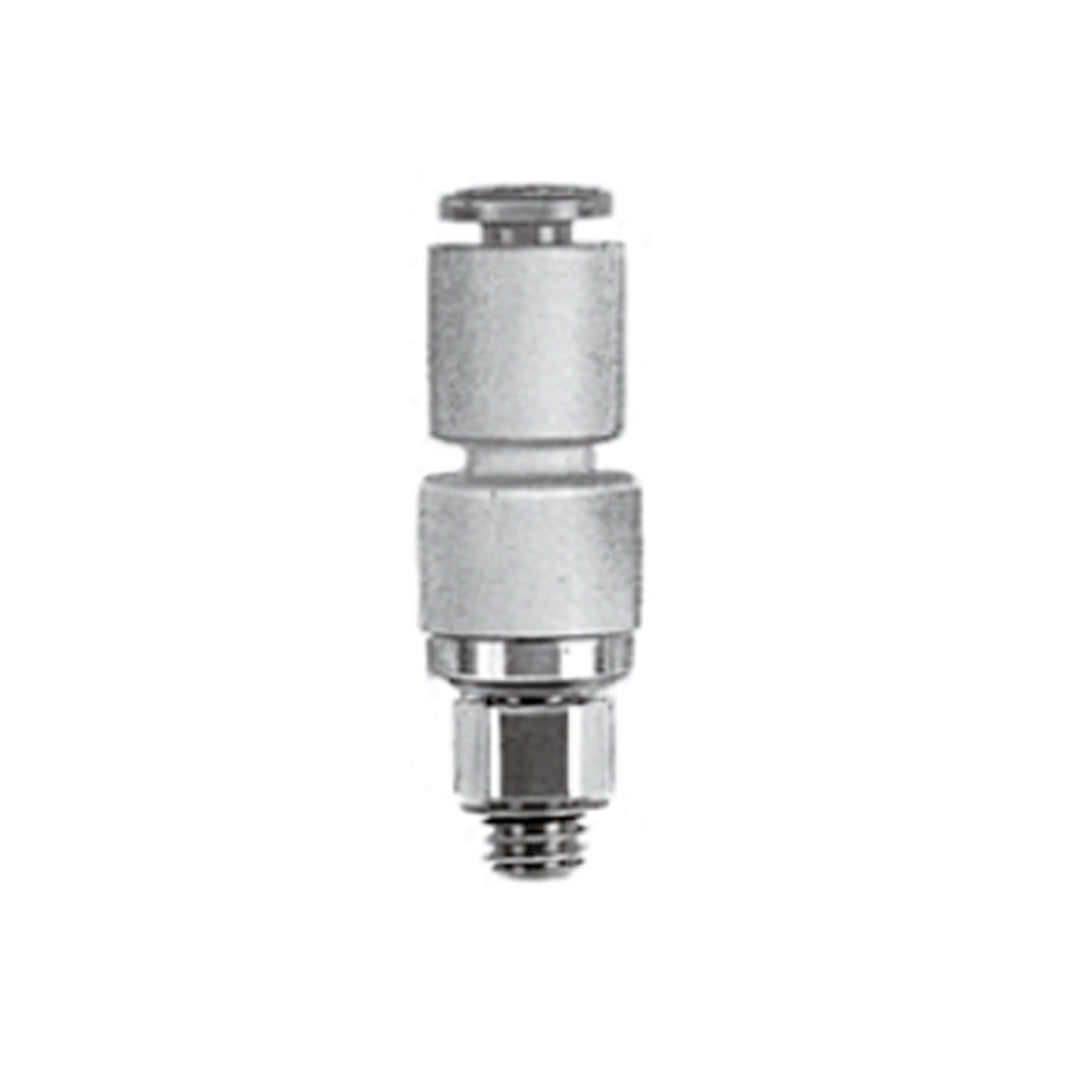

ข้อต่อลม Fittings SMC One-touch code KSH12-04S

ข้อต่อหมุนแบบวันทัช SMC Series KS/KX ออกแบบสำหรับงานที่ต้องการการหมุนหรือตำแหน่งที่เปลี่ยนทิศทางได้อย่างอิสระ เช่น ในหุ่นยนต์หรือระบบที่มีการแกว่งตัว ช่วยลดแรงบิดและแรงเสียดทานด้วยโครงสร้างตลับลูกปืนและซีลหมุนพิเศษ ชิ้นส่วนทองเหลืองเคลือบนิกเกิลแบบไม่ใช้ไฟฟ้า ป้องกันการเกิดสนิมและให้ความทนทานสูง มีทั้งรุ่นมาตรฐาน (KS Series) และรุ่นความเร็วสูง (KX Series) ติดตั้งง่ายแบบ One-touch พร้อมซีลเกลียวในตัวเพื่อป้องกันการรั่วซึม เหมาะสำหรับท่อไนลอน โพลียูรีเทน หรือ FEP/PFA

คุณสมบัติ

• หมุนลื่นและทนทาน ด้วยตลับลูกปืนและซีลหมุนพิเศษ
• ลดแรงบิด (Low Torque) เหมาะกับชิ้นส่วนที่มีการหมุนต่อเนื่อง
• วัสดุแข็งแรง ตัวเรือน PBT, สแตนเลส 304, ทองเหลืองเคลือบนิกเกิล
• มีซีลเกลียวในตัว พร้อมสารเคลือบป้องกันการรั่วซึม (R thread only)
• ทนต่ออุณหภูมิ −5 ถึง 60°C
• รองรับแรงดัน การทำงาน −100 kPa ถึง 1 MPa / แรงดันทดสอบ 3 MPa
• รองรับท่อหลากหลายขนาด Ø4, Ø6, Ø8, Ø10, Ø12 มม.
• รุ่น KS (มาตรฐาน) สีฟ้า / รุ่น KX (ความเร็วสูง) สีเทาอ่อน

ข้อมูลจำเพาะ

• ของไหลที่ใช้ได้ อากาศ (Air)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ (Proof pressure) 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (ห้ามเกิดน้ำแข็ง)
• เกลียวที่ใช้ได้ JIS B0203 (Taper), JIS B0205 (Metric)
• วัสดุหลัก PBT, ทองเหลืองชุบนิกเกิล, สแตนเลส 304, โพลีอะซีทัล
• ซีลและโอริง NBR, FKM
• ท่อที่ใช้ได้ FEP, PFA, Nylon, Soft Nylon, Polyurethane
• ขนาดท่อภายนอก (O.D.) Ø4, Ø6, Ø8, Ø10, Ø12 มม.

Applicable tubing O.D. (mm)	Connection thread R, M	Model	H (Width across flats)	D1	D2	L	A*	M	Min. port size	Effective area (mm²)		Weight (g)
										Nylon	Urethane
4	M5 x 0.8	KSH04-M5	8	10.4	12	36.5	33	16	2.5	4.0	4.0	9
	M6 x 1	KSH04-M6				37	34					14
	1/8	KSH04-01S	12			37.1	34		3	4.0	4.0	14
	1/4	KSH04-02S				40.1	37					20
6	M5 x 0.8	KSH06-M5	8	12.8	14	37.5	33.5	17	2.5	5.6	5.6	12
	M6 x 1	KSH06-M6				38	34					14
	1/8	KSH06-01S	14			38.6	35.5		4	10.4	10.4	17
	1/4	KSH06-02S				42	36.5					23
8	1/8	KSH08-01S	17	15.2	17	43.1	40	18.5	6	26.1	18.0	23
	1/4	KSH08-02S				46.5	41					29
	3/8	KSH08-03S				46.9	41.5					37
10	1/4	KSH10-02S	22	18.5	22	53.5	48	21	7	36.3	29.5	55
	3/8	KSH10-03S				53.9	48.5					63
	1/2	KSH10-04S				56.6	49.5					81
12	3/8	KSH12-03S	24	20.9	24	55.9	50.5	22	8	46.1	46.1	75
	1/2	KSH12-04S				59.1	52					92

ข้อมูลทางเทคนิค

Fluid	Air
Operating pressure range (1)	-100 kPa to 1 MPa
Proof pressure	3 MPa
Ambient and fluid temperature	-5 to 60 °C (No freezing)
Thread	JIS B 0203 (Taper thread for piping), JIS B 0205 (Metric coarse thread)
Seal on the threads (Standard)	With thread sealant
Brass parts surface treatment (Standard)	Electroless nickel plated

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KSH12-04S Data sheet
