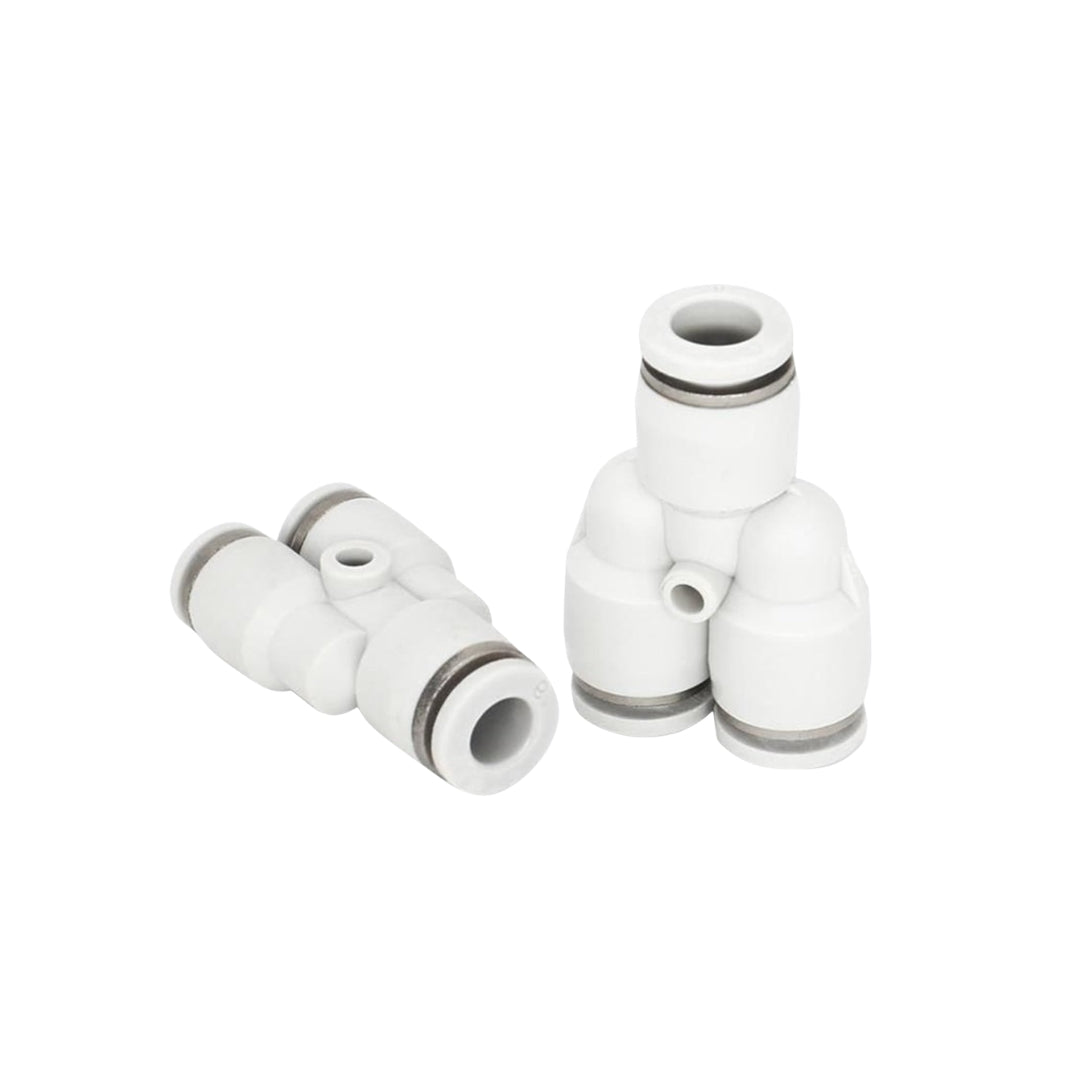

ข้อต่อฟิตติ้ง Fitting Pisco code APY10

ข้อต่อฟิตติ้ง Fitting Pisco code APY10 ยกระดับประสิทธิภาพการส่งถ่ายมอบพลังงานลมสำหรับท่อขนาด 10 มิลลิเมตรด้วยข้อต่อคุณภาพสูงที่ออกแบบตามหลักสรีรศาสตร์และอากาศพลศาสตร์ Pisco ให้ความสำคัญกับรายละเอียดเชิงลึก เช่น องศาการแยกของข้อต่อตัววายที่ถูกคำนวณมาเพื่อลดการเกิดกระแสวน (Turbulence) ภายในท่อ ช่วยรักษาระดับอัตราการไหลของอากาศให้คงที่แม้จะมีการแยกสายลมไปยังอุปกรณ์ขนาดใหญ่หลายจุดพร้อมกัน นอกจากนี้ยังมีคุณสมบัติทนทานต่อน้ำมันและสารเคมีบางชนิดที่พบได้ทั่วไปในไลน์ประกอบชิ้นส่วนอัตโนมัติ การลงทุนในฟิตติ้งที่มีเทคโนโลยีการผลิตขั้นสูงนี้คือการรับประกันว่าเครื่องจักรจะทำงานได้อย่างต่อเนื่องไร้ปัญหาการหยุดชะงัก ช่วยลดเสียงรบกวนจากการรั่วซึมและลดภาระการทำงานของเครื่องอัดลมได้อย่างเห็นผลในระยะยาว

คุณสมบัติ

• วัสดุโครงสร้าง ผลิตจากเรซินชนิดพิเศษ PPS (Polyphenylene Sulfide) ทั้งชิ้น มอบความแข็งแกร่งทนทานในระดับสูง
• ความทนทานต่อสภาพแวดล้อม ทนความร้อน รองรับการใช้งานในสภาวะอุณหภูมิสูงได้เป็นอย่างดี ทนไฟ ได้รับมาตรฐาน UL94 V-0 ปลอดภัยจากการติดไฟ ทนต่อสารเคมี เหมาะสำหรับการใช้งานในสภาวะที่มีการกัดกร่อนสูง
• ความปลอดภัยต่อผลิตภัณฑ์ ไร้สนิมและปราศจากโลหะ หมดปัญหาเรื่องการปนเปื้อนของไอออนโลหะ (Metal Ion Free) สะอาดปราศจากน้ำมัน (Oil-Free) เหมาะสำหรับกระบวนการผลิตที่เข้มงวด
• ขอบเขตการใช้งานที่เหมาะสม อุตสาหกรรมเฉพาะทาง รองรับงานในกลุ่ม อุตสาหกรรมเคมี, การแพทย์, เภสัชกรรม และ อุตสาหกรรมอาหาร ซึ่งต้องการมาตรฐานความสะอาดและความปลอดภัยสูงสุด
• วัสดุซีลยาง มีตัวเลือกซีลให้เหมาะสมกับประเภทสารเคมีที่ใช้ ได้แก่ FKM วัสดุมาตรฐาน (แนะนำสำหรับงานมาตรฐานอาหาร) NBR สำหรับงานทั่วไป EPDM สำหรับการใช้งานเฉพาะทาง

ข้อมูลจำเพาะ

• ตัวกลางที่รองรับ (Fluid) ประเภท อากาศ, น้ำ (คำเตือน โปรดระมัดระวังแรงดันกระชาก/Water Hammer), และสารเคมีอื่นๆ
• ขีดจำกัดด้านแรงดัน (Pressure Limits) แรงดันใช้งานสูงสุด 0.9 MPa แรงดันสูญญากาศสูงสุด -100 kPa
• ช่วงอุณหภูมิใช้งาน (Temperature Range)อุณหภูมิมาตรฐาน 0 ถึง 80°C กรณีใช้ซีลยาง NBR 0 ถึง 60°C ข้อควรระวัง ห้ามใช้งานในสภาวะที่เกิดน้ำแข็งเกาะ (Must be free from freezing)

Model code	Tube O.D. øD	Tube end C	J	B	øP1	øP2	ød	F	T	Effective area (mm²)	Weight (g)	CAD file name
APY4 ④⑥	4	18.9	11	40.2	10.5	10.5	3.2	16.9	11	3.5	4.6	APY4
APY6 ④⑥	6	20.8	13	46	12.5	12.5	3.2	19.3	13	9	6.7	APY6
APY8 ④⑥	8	22.3	14	50	14.5	14.5	4.2	21.3	15	16	8.8	APY8
APY10 ④⑥	10	25	18	56.5	17.8	17.8	4.2	23.5	19	28	19	APY10
APY12 ④⑥	12	28.4	21	65.3	22	22	4.2	26.4	23	39	27	APY12

ข้อมูลทางเทคนิค

• การติดตั้งท่อ ต้องสอดท่อเข้าไปจนสุดถึงปลายด้านในของข้อต่อ เพื่อป้องกันการรั่วซึม
• การขันเกลียวควรขันด้วยมือจนแน่นแล้วใช้ประแจขันเพิ่มอีกประมาณ 2-3 รอบ ห้ามขันแน่นเกินไปเพราะอาจทำให้เกลียวพลาสติกเสียหายได้ หากใช้เทปพันเกลียว ให้เว้นปลายเกลียวไว้ 1.5 - 2 เกลียว
• ข้อควรระวังพิเศษ วัสดุ PPS อาจมีการเปลี่ยนสีได้เมื่อถูกแสงแดดหรือหลอดไฟเป็นเวลานาน แต่ไม่มีผลต่อประสิทธิภาพการทำงาน ควรตรวจสอบความทนทานต่อสารเคมีก่อนการใช้งานจริง ห้ามใช้ในสภาพแวดล้อมที่มีการสั่นสะเทือนหรือแรงกระแทกทางกายภาพ หากใช้กับน้ำหรือของเหลว ควรใช้วงแหวนเสริม (Insert Ring) ที่ปลายท่อเพื่อป้องกันท่อหลุด

เอกสารข้อมูล

ข้อต่อฟิตติ้ง Fitting Pisco code APY10 Data Sheet
