ข้อต่อฟิตติ้ง Fitting Pisco code APL10-02

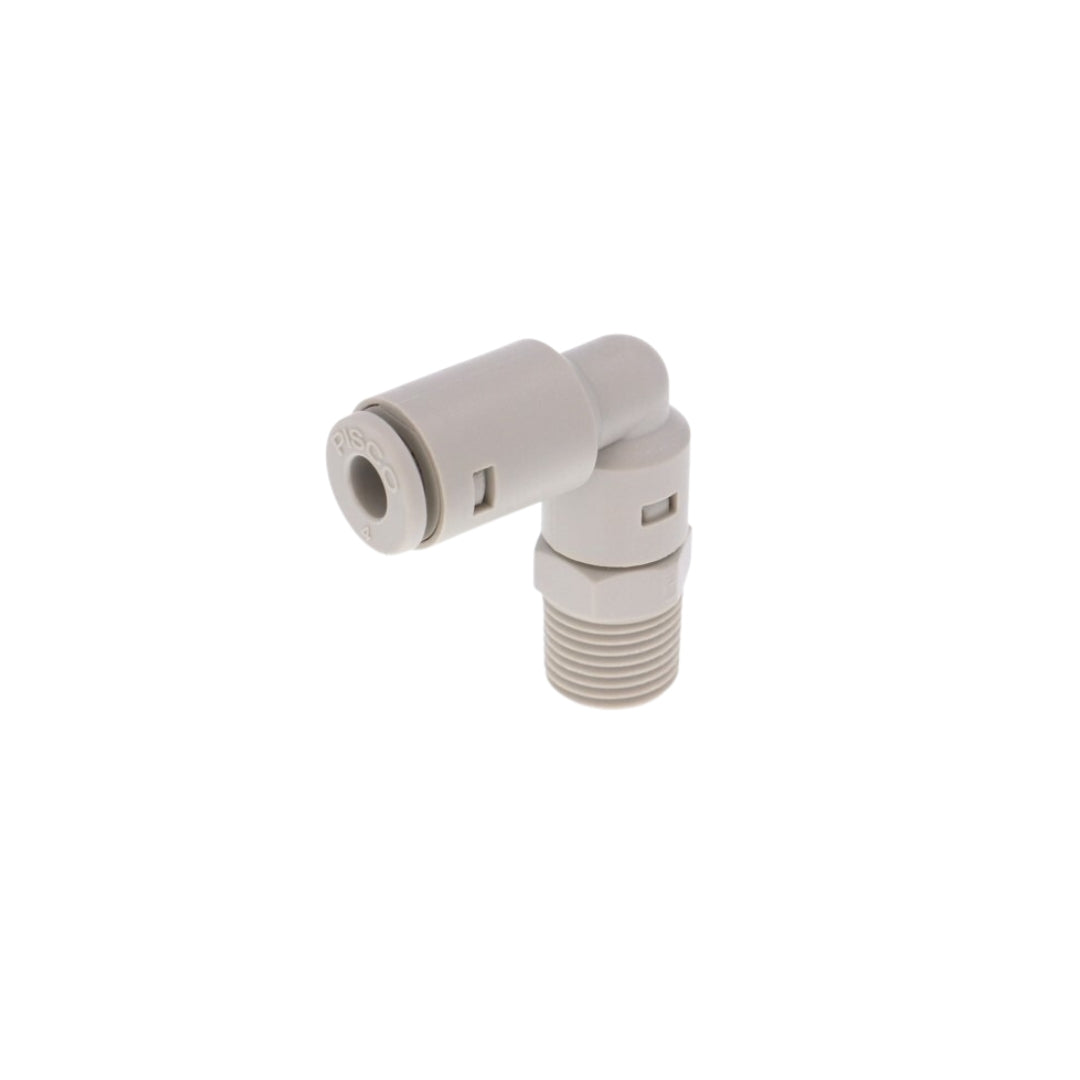

ข้อต่อฟิตติ้ง Fitting Pisco code APL10-02 : ศึกษาเทคโนโลยีขั้นสูงในข้อต่อลมงอ Pisco สำหรับท่อขนาดใหญ่ 10 มิลลิเมตรและฐานเกลียว R1/4 นิ้ว อุปกรณ์ที่ช่วยให้การหักมุมท่อลมขนาดใหญ่ในพื้นที่แคบเป็นไปได้จริงโดยไม่ทำให้สายลมเกิดการหักพับ นวัตกรรมซีลแบบขยายตัวตามแรงดัน (Pressure-activated Seal) ช่วยสร้างความแนบสนิทแบบทวีคูณเมื่อระบบเริ่มทำงาน เป็นการรับประกันการซีลป้องกันลมรั่วที่สมบูรณ์แบบแม้ในสภาพแวดล้อมที่มีการสั่นสะเทือนจากการปั๊มขึ้นรูปหรือเครื่องจักรกลหนัก

คุณสมบัติ

• วัสดุโครงสร้าง ผลิตจากเรซินชนิดพิเศษ PPS (Polyphenylene Sulfide) ทั้งชิ้น มอบความแข็งแกร่งทนทานในระดับสูง
• ความทนทานต่อสภาพแวดล้อม ทนความร้อน รองรับการใช้งานในสภาวะอุณหภูมิสูงได้เป็นอย่างดี ทนไฟ ได้รับมาตรฐาน UL94 V-0 ปลอดภัยจากการติดไฟ ทนต่อสารเคมี เหมาะสำหรับการใช้งานในสภาวะที่มีการกัดกร่อนสูง
• ความปลอดภัยต่อผลิตภัณฑ์ ไร้สนิมและปราศจากโลหะ หมดปัญหาเรื่องการปนเปื้อนของไอออนโลหะ (Metal Ion Free) สะอาดปราศจากน้ำมัน (Oil-Free) เหมาะสำหรับกระบวนการผลิตที่เข้มงวด
• ขอบเขตการใช้งานที่เหมาะสม อุตสาหกรรมเฉพาะทาง รองรับงานในกลุ่ม อุตสาหกรรมเคมี, การแพทย์, เภสัชกรรม และ อุตสาหกรรมอาหาร ซึ่งต้องการมาตรฐานความสะอาดและความปลอดภัยสูงสุด
• วัสดุซีลยาง มีตัวเลือกซีลให้เหมาะสมกับประเภทสารเคมีที่ใช้ ได้แก่ FKM วัสดุมาตรฐาน (แนะนำสำหรับงานมาตรฐานอาหาร) NBR สำหรับงานทั่วไป EPDM สำหรับการใช้งานเฉพาะทาง

ข้อมูลจำเพาะ

• ตัวกลางที่รองรับ (Fluid) ประเภท อากาศ, น้ำ (คำเตือน โปรดระมัดระวังแรงดันกระชาก/Water Hammer), และสารเคมีอื่นๆ
• ขีดจำกัดด้านแรงดัน (Pressure Limits) แรงดันใช้งานสูงสุด 0.9 MPa แรงดันสูญญากาศสูงสุด -100 kPa
• ช่วงอุณหภูมิใช้งาน (Temperature Range)อุณหภูมิมาตรฐาน 0 ถึง 80°C กรณีใช้ซีลยาง NBR 0 ถึง 60°C ข้อควรระวัง ห้ามใช้งานในสภาวะที่เกิดน้ำแข็งเกาะ (Must be free from freezing)

Model code	Tube O.D. øD	R	A	B	L	Tube end C	øP	E	Hex. H	Effective area (mm²)	Weight (g)	CAD file name
APL4-01 ④⑤⑥	4	R1/8	8	23	24.3	18.9	10.5	22.2	10	4.5	3.4	APL4-01
APL6-01 ④⑤⑥	6	R1/8	8	25.5	27.8	20.8	12.5	24.8	12	10	5.2	APL6-01
APL6-02 ④⑤⑥		R1/4	11	29.5	29.7				14		6.4	APL6-02
APL6-03 ④⑤⑥		R3/8	12	31.5	31.4				17		7.7	APL6-03
APL8-01 ④⑤⑥	8	R1/8	8	27.5	30.8	22.3	14.5	27.3	14	20	6.7	APL8-01
APL8-02 ④⑤⑥		R1/4	11	31.5	32.7					20	7.7	APL8-02
APL8-03 ④⑤⑥		R3/8	12	33.5	34.4				17	20	9.1	APL8-03
APL10-02 ④⑤⑥	10	R1/4	11	33.5	36.4	25	17.8	31	17	34	11	APL10-02
APL10-03 ④⑤⑥		R3/8	12	35.5	38.1						13	APL10-03
APL12-02 ④⑤⑥	12	R1/4	11	37.5	42.5	28.4	22	35.9	22	38	18	APL12-02
APL12-03 ④⑤⑥		R3/8	12	39.5	44.2					45	19	APL12-03
APL12-04 ④⑤⑥		R1/2	15	42.5	45.3						21	APL12-04

ข้อมูลทางเทคนิค

• การติดตั้งท่อ ต้องสอดท่อเข้าไปจนสุดถึงปลายด้านในของข้อต่อ เพื่อป้องกันการรั่วซึม
• การขันเกลียวควรขันด้วยมือจนแน่นแล้วใช้ประแจขันเพิ่มอีกประมาณ 2-3 รอบ ห้ามขันแน่นเกินไปเพราะอาจทำให้เกลียวพลาสติกเสียหายได้ หากใช้เทปพันเกลียว ให้เว้นปลายเกลียวไว้ 1.5 - 2 เกลียว
• ข้อควรระวังพิเศษ วัสดุ PPS อาจมีการเปลี่ยนสีได้เมื่อถูกแสงแดดหรือหลอดไฟเป็นเวลานาน แต่ไม่มีผลต่อประสิทธิภาพการทำงาน ควรตรวจสอบความทนทานต่อสารเคมีก่อนการใช้งานจริง ห้ามใช้ในสภาพแวดล้อมที่มีการสั่นสะเทือนหรือแรงกระแทกทางกายภาพ หากใช้กับน้ำหรือของเหลว ควรใช้วงแหวนเสริม (Insert Ring) ที่ปลายท่อเพื่อป้องกันท่อหลุด

เอกสารข้อมูล

ข้อต่อฟิตติ้ง Fitting Pisco code APL10-02 Data Sheet
