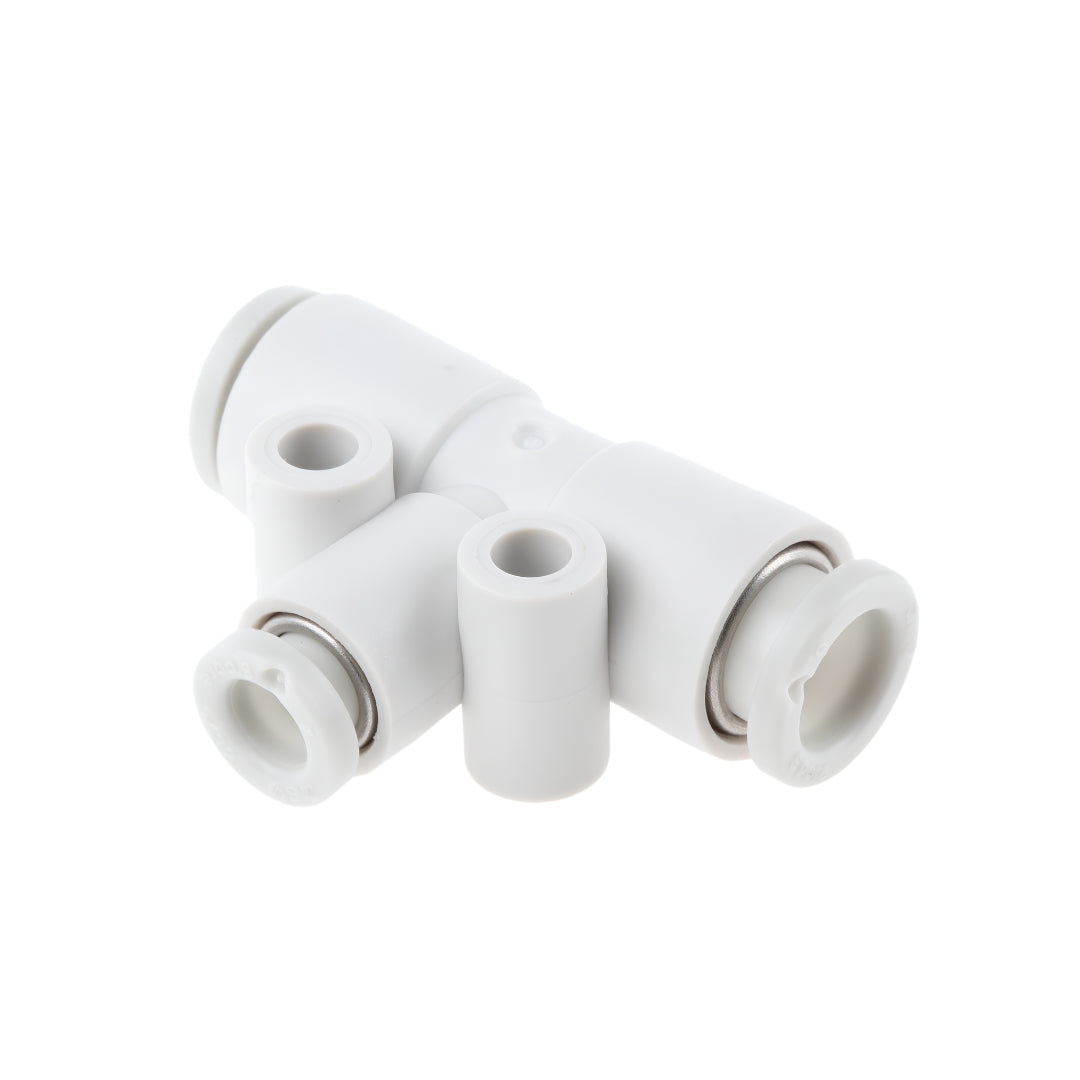

ข้อต่อฟิตติ้ง Fitting Pisco code APE4

ข้อต่อฟิตติ้ง Fitting Pisco code APE4 นวัตกรรมข้อต่อลมคุณภาพสูงจากประเทศญี่ปุ่นที่ออกแบบมาสำหรับท่อขนาด 4 มิลลิเมตรโดยเฉพาะ โดดเด่นด้วยเทคโนโลยีการซีลที่ป้องกันการรั่วซึมของลมได้อย่างสมบูรณ์แบบ แบรนด์ Pisco ได้รับการยอมรับในวงการอุตสาหกรรมทั่วโลกว่ามีความแม่นยำสูง ช่วยรักษาระดับแรงดันในระบบนิวเมติกส์ให้คงที่ การเลือกใช้ข้อต่อรหัส APE4 จึงเหมาะอย่างยิ่งสำหรับเครื่องจักรขนาดเล็กหรือระบบหุ่นยนต์ที่ต้องการความเสถียรของระบบลมสูงสุด วัสดุที่ใช้ผลิตมีความทนทานต่อการกัดกร่อนและอุณหภูมิที่เปลี่ยนแปลง ช่วยยืดอายุการใช้งานและลดปัญหาจุกจิกในการบำรุงรักษา ถือเป็นการลงทุนด้านวิศวกรรมที่คุ้มค่าสำหรับงานที่ต้องการมาตรฐานระดับสากล

คุณสมบัติ

• วัสดุโครงสร้าง ผลิตจากเรซินชนิดพิเศษ PPS (Polyphenylene Sulfide) ทั้งชิ้น มอบความแข็งแกร่งทนทานในระดับสูง
• ความทนทานต่อสภาพแวดล้อม ทนความร้อน รองรับการใช้งานในสภาวะอุณหภูมิสูงได้เป็นอย่างดี ทนไฟ ได้รับมาตรฐาน UL94 V-0 ปลอดภัยจากการติดไฟ ทนต่อสารเคมี เหมาะสำหรับการใช้งานในสภาวะที่มีการกัดกร่อนสูง
• ความปลอดภัยต่อผลิตภัณฑ์ ไร้สนิมและปราศจากโลหะ หมดปัญหาเรื่องการปนเปื้อนของไอออนโลหะ (Metal Ion Free) สะอาดปราศจากน้ำมัน (Oil-Free) เหมาะสำหรับกระบวนการผลิตที่เข้มงวด
• ขอบเขตการใช้งานที่เหมาะสม อุตสาหกรรมเฉพาะทาง รองรับงานในกลุ่ม อุตสาหกรรมเคมี, การแพทย์, เภสัชกรรม และ อุตสาหกรรมอาหาร ซึ่งต้องการมาตรฐานความสะอาดและความปลอดภัยสูงสุด
• วัสดุซีลยาง มีตัวเลือกซีลให้เหมาะสมกับประเภทสารเคมีที่ใช้ ได้แก่ FKM วัสดุมาตรฐาน (แนะนำสำหรับงานมาตรฐานอาหาร) NBR สำหรับงานทั่วไป EPDM สำหรับการใช้งานเฉพาะทาง

ข้อมูลจำเพาะ

• ตัวกลางที่รองรับ (Fluid) ประเภท อากาศ, น้ำ (คำเตือน โปรดระมัดระวังแรงดันกระชาก/Water Hammer), และสารเคมีอื่นๆ
• ขีดจำกัดด้านแรงดัน (Pressure Limits) แรงดันใช้งานสูงสุด 0.9 MPa แรงดันสูญญากาศสูงสุด -100 kPa
• ช่วงอุณหภูมิใช้งาน (Temperature Range)อุณหภูมิมาตรฐาน 0 ถึง 80°C กรณีใช้ซีลยาง NBR 0 ถึง 60°C ข้อควรระวัง ห้ามใช้งานในสภาวะที่เกิดน้ำแข็งเกาะ (Must be free from freezing)

Model code	Tube O.D. øD	Tube end C	E	B	øP	ød	F1	F2	T	Effective area (mm²)	Weight (g)	CAD file name
APE4 ④⑥	4	18.9	21.65	21.7	10.5	3.2	7	14	11	3.8	5.3	APE4
APE6 ④⑥	6	20.8	24.25	24.3	12.5	3.2	8	16	13	9	7.4	APE6
APE8 ④⑥	8	22.3	26.75	26.8	14.5	4.2	9.5	19	15	19	9	APE8
APE10 ④⑥	10	25	30.5	30.5	17.8	4.2	11	22	18	32	14	APE10
APE12 ④⑥	12	28.4	35.4	35.4	22	4.2	12.5	25	22.5	43	27	APE12

ข้อมูลทางเทคนิค

• การติดตั้งท่อ ต้องสอดท่อเข้าไปจนสุดถึงปลายด้านในของข้อต่อ เพื่อป้องกันการรั่วซึม
• การขันเกลียวควรขันด้วยมือจนแน่นแล้วใช้ประแจขันเพิ่มอีกประมาณ 2-3 รอบ ห้ามขันแน่นเกินไปเพราะอาจทำให้เกลียวพลาสติกเสียหายได้ หากใช้เทปพันเกลียว ให้เว้นปลายเกลียวไว้ 1.5 - 2 เกลียว
• ข้อควรระวังพิเศษ วัสดุ PPS อาจมีการเปลี่ยนสีได้เมื่อถูกแสงแดดหรือหลอดไฟเป็นเวลานาน แต่ไม่มีผลต่อประสิทธิภาพการทำงาน ควรตรวจสอบความทนทานต่อสารเคมีก่อนการใช้งานจริง ห้ามใช้ในสภาพแวดล้อมที่มีการสั่นสะเทือนหรือแรงกระแทกทางกายภาพ หากใช้กับน้ำหรือของเหลว ควรใช้วงแหวนเสริม (Insert Ring) ที่ปลายท่อเพื่อป้องกันท่อหลุด

เอกสารข้อมูล

ข้อต่อฟิตติ้ง Fitting Pisco code APE4 Data Sheet
